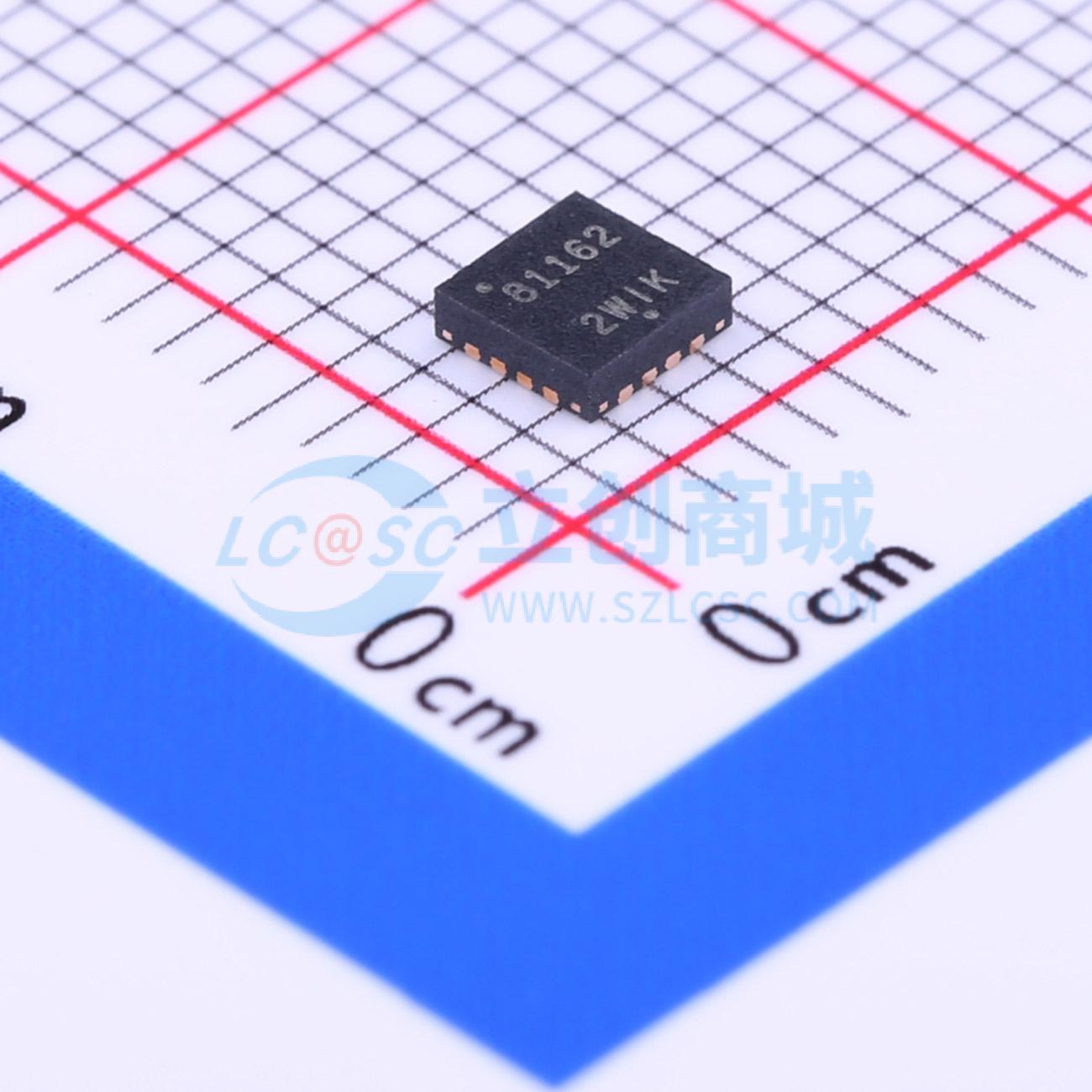

NCP81162MNR2G

NCP81162 是一种电流平衡、3级PWM输入的相位倍增器。该部件旨在将由具有3级PWM输出信号的安森美半导体PWM控制器直接控制的相位数量翻倍。NCP81162 监测两个相位的电流，以确定这两个相位中的哪一个应该接收控制器发送的下一个PWM脉冲输出。这即使在输出动态负载期间也能保持有效的电流平衡。

NCP81162 会将来自控制器的输入PWM脉冲导向电流较低的相位，以维持电流平衡。在稳态负载期间，通常每第二个输入脉冲会被分配给两个倍增器PWM输出中的同一个。这种交替分配是通过监测两个电感器的瞬时电流，并在PWM输入上升时在具有较低电流的PWM输出处重现整个PWM输入脉冲来实现的。如果在下一个PWM输入脉冲到达时，接收到上一个脉冲的相位的电流仍然低于另一个相位的电流，则停止交替PWM输出脉冲，以便交换相位顺序。无论是在稳态还是动态负载期间，电流都会在每个脉冲的基础上得到平衡。

• 适用于具有3级PWM输出的控制器
• 向驱动器再现3级PWM信号
• 延迟极短
• 将单相加倍为2相
• 多个倍增器可以将N相加倍为2 x N相
• 这些设备无铅、无卤素/无BFR，并符合RoHS标准

• 高电流多相应用
• 将双路控制器的单相电源扩展为2相
