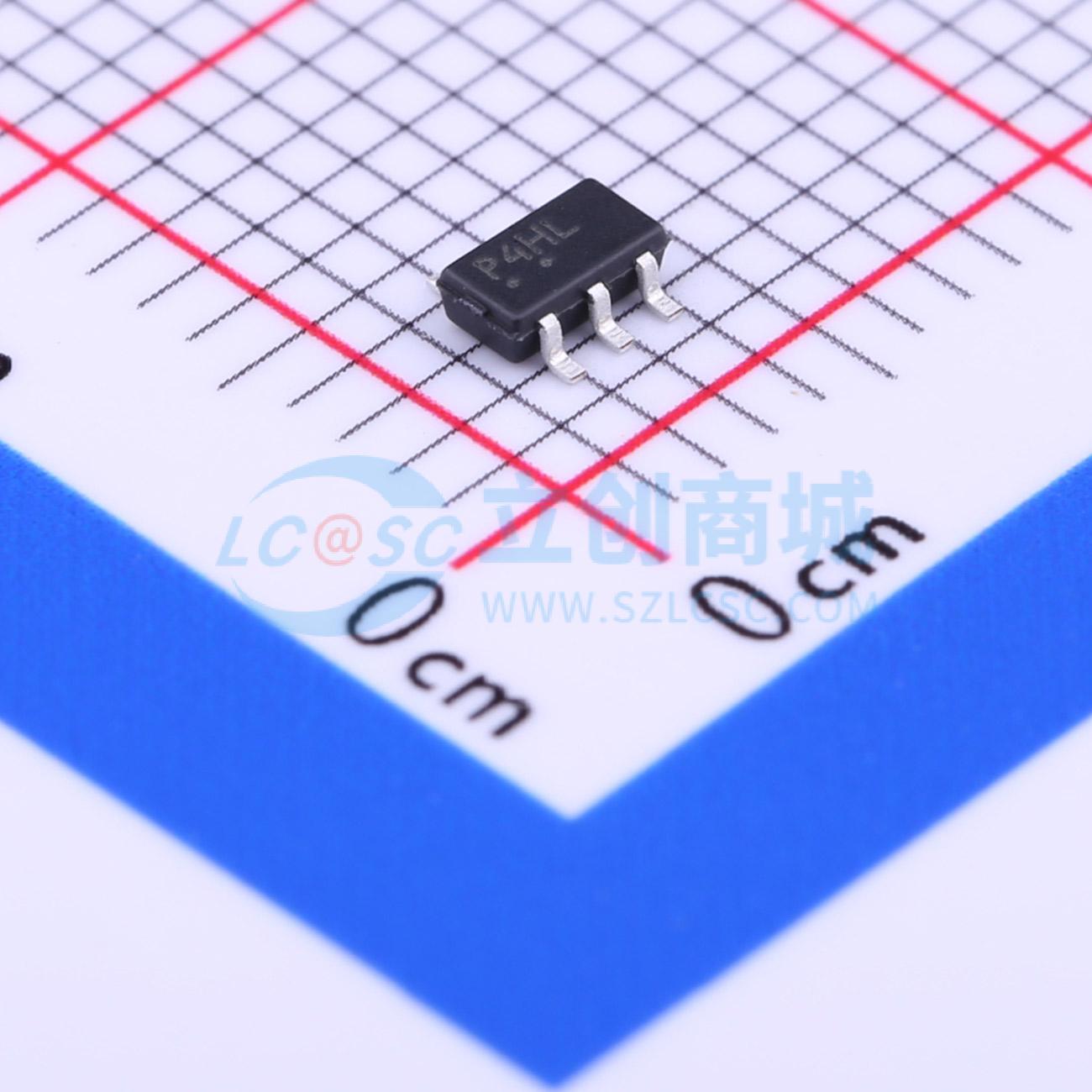

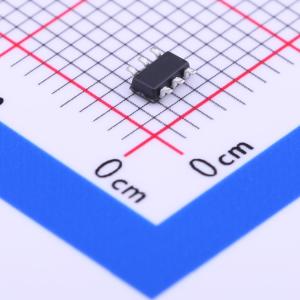

NUP4114HMR6T1G

ESD 5.5V截止峰值浪涌电流：12A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NUP4114 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和高级别的ESD保护使这些器件非常适合用于USB 2.0高速应用。新型NUP4114是一款低电容ESD二极管阵列，旨在保护通信系统、计算机和计算机外设等敏感电子设备，使其免受ESD事件或瞬态过压情况造成的损坏。由于其电容较低，可用于高速I/O数据线。NUP4114的集成设计在单个封装（TSOP - 6）中集成了低电容转向二极管和ESD二极管。该器件可保护电源线免受过压情况影响，避免损坏电源和任何下游组件。
品牌名称: onsemi(安森美)
商品型号: NUP4114HMR6T1G
商品编号: C260431
商品封装: TSOP-6
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

NUP4114 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和高级别的ESD保护使这些器件非常适合用于USB 2.0高速应用。新型NUP4114是一款低电容ESD二极管阵列，旨在保护通信系统、计算机和计算机外设等敏感电子设备，使其免受ESD事件或瞬态过压情况造成的损坏。由于其电容较低，可用于高速I/O数据线。NUP4114的集成设计在单个封装（TSOP - 6）中集成了低电容转向二极管和ESD二极管。该器件可保护电源线免受过压情况影响，避免损坏电源和任何下游组件。

商品特性

低钳位电压
低电容（典型值0.6 pF，I/O到地）
低泄漏电流
典型响应时间<1.0 ns
IEC61000 - 4 - 2 4级ESD保护
适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤/无溴化阻燃剂（BFR），并符合RoHS标准

应用领域

低压差分信号（LVDS）
USB 2.0高速数据线和电源线保护
数字视频接口（DVI）和高清多媒体接口（HDMI）
千兆以太网
显示器和平板显示器
笔记本电脑
通信系统
计算机
计算机外设
高速I/O数据线

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交52单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	12A@8/20us
	击穿电压	5.5V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF
