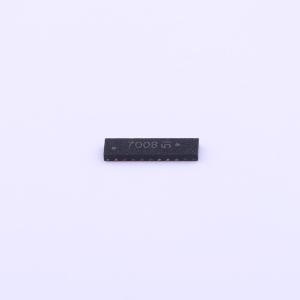

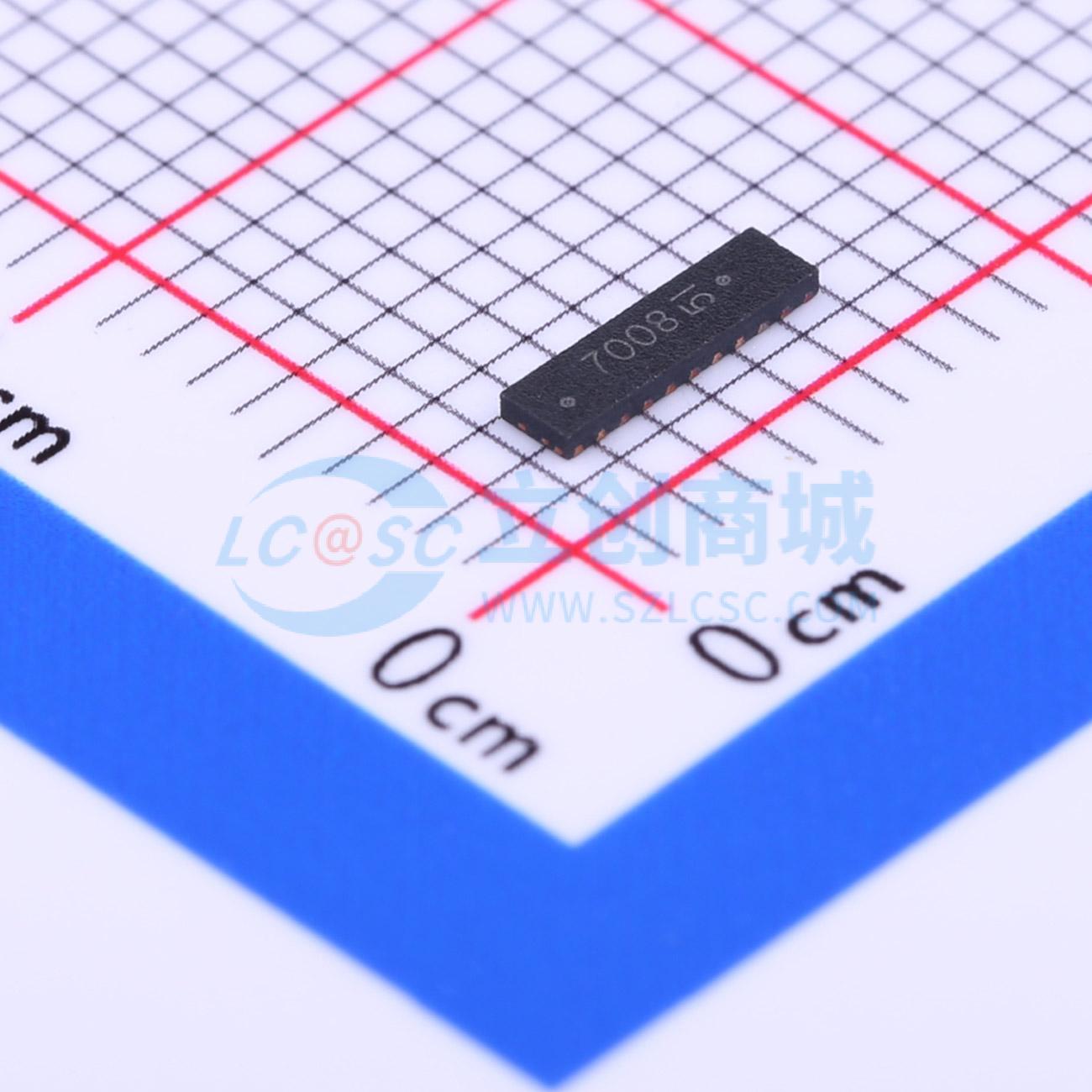

ESD7008MUTAG
ESD 5V截止
- 描述
- ESD7008静电放电（ESD）保护二极管专为保护四对高速差分线而设计。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想选择。直插式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速线路的阻抗一致性至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7008MUTAG
- 商品编号
- C260424
- 商品封装
- UDFN-18(1.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.093克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.12pF |
商品概述
ESD7008静电放电（ESD）保护二极管专为保护四对高速差分线而设计。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想选择。直插式封装便于PCB布局，并能实现匹配的走线长度，这对于保持高速线路的阻抗一致性至关重要。
商品特性
- 集成4对（8线）高速数据
- 单连接、直插式布线
- 低电容（典型值0.12 pF，I/O到地）
- 符合以下IEC标准的保护：IEC 61000 - 4 - 2 4级
- UL阻燃等级94 V - 0
- 汽车及其他需要特定产地和控制变更要求的应用采用SZ前缀；符合AEC - Q101标准且支持生产件批准程序（PPAP）
- 这是一款无铅器件
应用领域
- V - by - One HS
- Thunderbolt（Light Peak）
- USB 3.0
- HDMI
- Display Port
- LVDS
