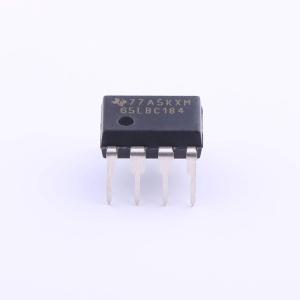

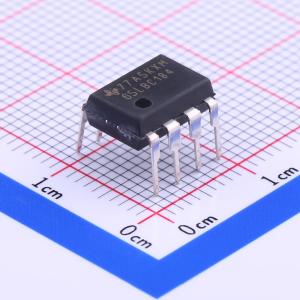

SN65LBC184P

差分收发器带瞬态电压抑制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65LBC184 和 SN75LBC184 是具有内置保护功能的差分数据线收发器，可以提高抗噪声瞬变的能力。适用于工业网络、电表和电机控制等应用。
品牌名称: TI(德州仪器)
商品型号: SN65LBC184P
商品编号: C24425
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

SN75LBC184和SN65LBC184是差分数据线收发器，采用SN75176的行业标准封装，内置针对高能噪声瞬变的保护功能。与大多数现有器件相比，此特性显著提高了可靠性，增强了对耦合到数据电缆的噪声瞬变的抗扰能力。使用这些电路可提供可靠、低成本的直接耦合（无需隔离变压器）数据线接口，且无需任何外部组件。 SN75LBC184和SN65LBC184能够承受400 W峰值（典型值）的过电压瞬变。IEC 61000 - 4 - 5中规定的常规组合波模拟过电压瞬变，并对由开关操作和二次雷击瞬变引起的过电压导致的单向浪涌进行建模。该器件还具备其他适用于电气噪声环境应用（包括工业过程控制）中的总线型数据线的理想特性。差分驱动器设计采用了压摆率控制输出，足以传输高达250 kbps的数据。与无控制且电压转换更快的情况相比，压摆率控制允许更长的未端接电缆长度和从主干线引出的更长分支长度。独特的接收器设计在输入悬空（开路）时提供高电平的故障安全输出。SN75LBC184和SN65LBC184接收器还具有相当于四分之一单位负载的高输入电阻，允许在总线上连接多达128个类似器件。 SN75LBC184的工作温度范围为0℃至70℃，SN65LBC184的工作温度范围为 - 40℃至85℃。

商品特性

集成瞬态电压抑制功能
总线端子的ESD保护超过：±30 kV IEC 61000 - 4 - 2接触放电；±15 kV IEC 61000 - 4 - 2气隙放电；±15 kV EIA/JEDEC人体模型
符合IEC 61000 - 4 - 5标准的400 W峰值（典型值）电路损坏保护
受控的驱动器输出电压压摆率允许更长的电缆分支长度
在电气噪声环境中可达250 kbps
开路故障安全接收器设计
四分之一单位负载允许总线上连接128个器件
热关断保护
上电/掉电毛刺保护
每个收发器均符合或超过TIA/EIA - 485（RS - 485）和ISO/IEC 8482:1993(E)标准的要求
禁用状态下的最大电源电流为300 μA
引脚与SN75176兼容

应用领域

工业网络
公用事业仪表
电机控制

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	250Kbps
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	25mA
