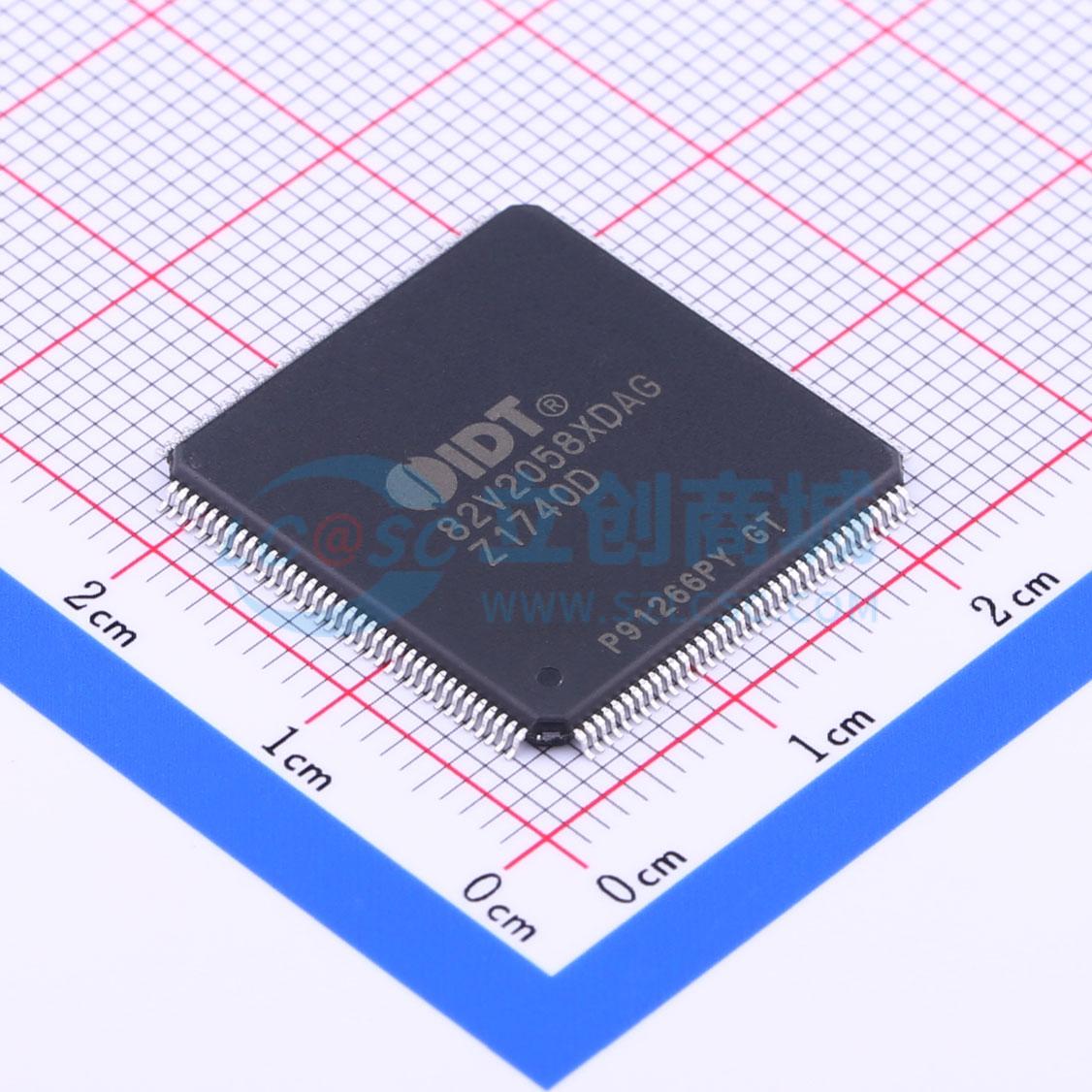

温馨提醒：图片仅供参考，商品以实物为准
82V2058XDAG
82V2058XDAG
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 82V2058XDAG
- 商品编号
- C258000
- 商品封装
- TQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电信接口IC | |
| 类型 | 线路接口单元(LIU) | |
| 工作电压 | 3.13V~3.47V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 60mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款单芯片 8 通道 E1 短距离 PCM 收发器，参考时钟为 2.048 MHz。它包含 8 个发送器和 8 个接收器。 所有接收器和发送器均可编程为单轨模式或双轨模式。在单轨模式下，可选择 HDB3 或 AMI 编码器/解码器。当设备配置为双轨模式时，可接受 NRZ 格式的预编码发送数据。接收器使用集成数字锁相环进行时钟和数据恢复。可选地，原始切片数据（无重定时）可在接收数据引脚上输出。发送均衡通过低阻抗输出驱动器实现，该驱动器为变压器提供整形波形，确保符合模板要求。 集成了抖动衰减器，可切换到所有通道的发送路径或接收路径。抖动衰减性能符合 ETSI CTR12/13、ITU G.736、G.742 和 G.823 规范。
商品特性
- 完全集成的八路 E1 短距离线路接口，支持 120 Ω E1 双绞线和 75 Ω E1 同轴应用
- 可选单轨模式或双轨模式以及 AMI 或 HDB3 编码器/解码器
- 内置发送预均衡符合 G.703
- 可选的发送/接收抖动衰减器符合 ETSI CTR12/13、ITU G.736、G.742 和 G.823 规范
- SONET/SDH 优化的抖动衰减器符合 ITU G.783 映射抖动规范
- 数字/模拟 LOS 检测器符合 ITU G.775 和 ETS 300 233
- ITU G.772 非侵入式监测，用于通道 1 至通道 7 中任一通道的在线测试
- 带高阻抗的低阻抗发送驱动器
- 可选的硬件和并行/串行主机接口
- 本地和远程环回测试功能
- 无需继电器的 1:1 保护无中断保护切换（HPS）
- 用于电路板测试的 JTAG 边界扫描
- 3.3 V 电源，I/O 支持 5 V 耐压
- 低功耗
- 工作温度范围：-40°C 至 85°C
- 提供 144 引脚薄型四方扁平封装（TQFP）和 160 引脚塑料球栅阵列（PBGA）封装
- 提供环保封装选项
应用领域
- SDH/SONET 复用器
- 中心局或 PBX
- 数字接入交叉连接设备
- 数字无线电基站
- 远程无线模块
- 微波传输系统
