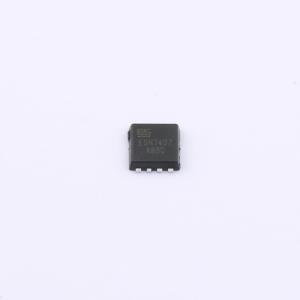

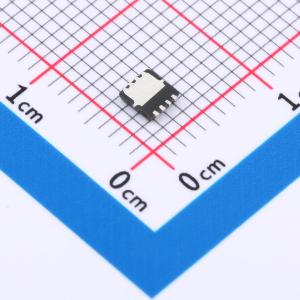

温馨提醒：图片仅供参考，商品以实物为准
FDMC510P-ES
P沟道,电流:-42A,耐压:-20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-20V，-42A，8mΩ@-4.5V,-14A，-0.65V@-250μA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- FDMC510P-ES
- 商品编号
- C23376492
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0624克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 42A | |
| 导通电阻(RDS(on)) | 8mΩ@4.5V；11mΩ@2.5V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 650mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@4.5V | |
| 输入电容(Ciss) | 3.5nF | |
| 反向传输电容(Crss) | 440pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 540pF |
商品概述
FDMC510P-ES是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下，提供出色的漏源导通电阻（RDS(ON)）。该器件适用于DC-DC转换、电源开关和充电电路。标准产品FDMC510P-ES为无铅产品。
商品特性
- -20V，在栅源电压（VGS） = -4.5V时，漏源导通电阻（RDS(ON)） = 8mΩ（典型值）
- 在栅源电压（VGS） = -2.5V时，漏源导通电阻（RDS(ON)） = 11mΩ（典型值）
- 快速开关
- 采用高密度单元设计，实现低漏源导通电阻（RDS(on)）
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
