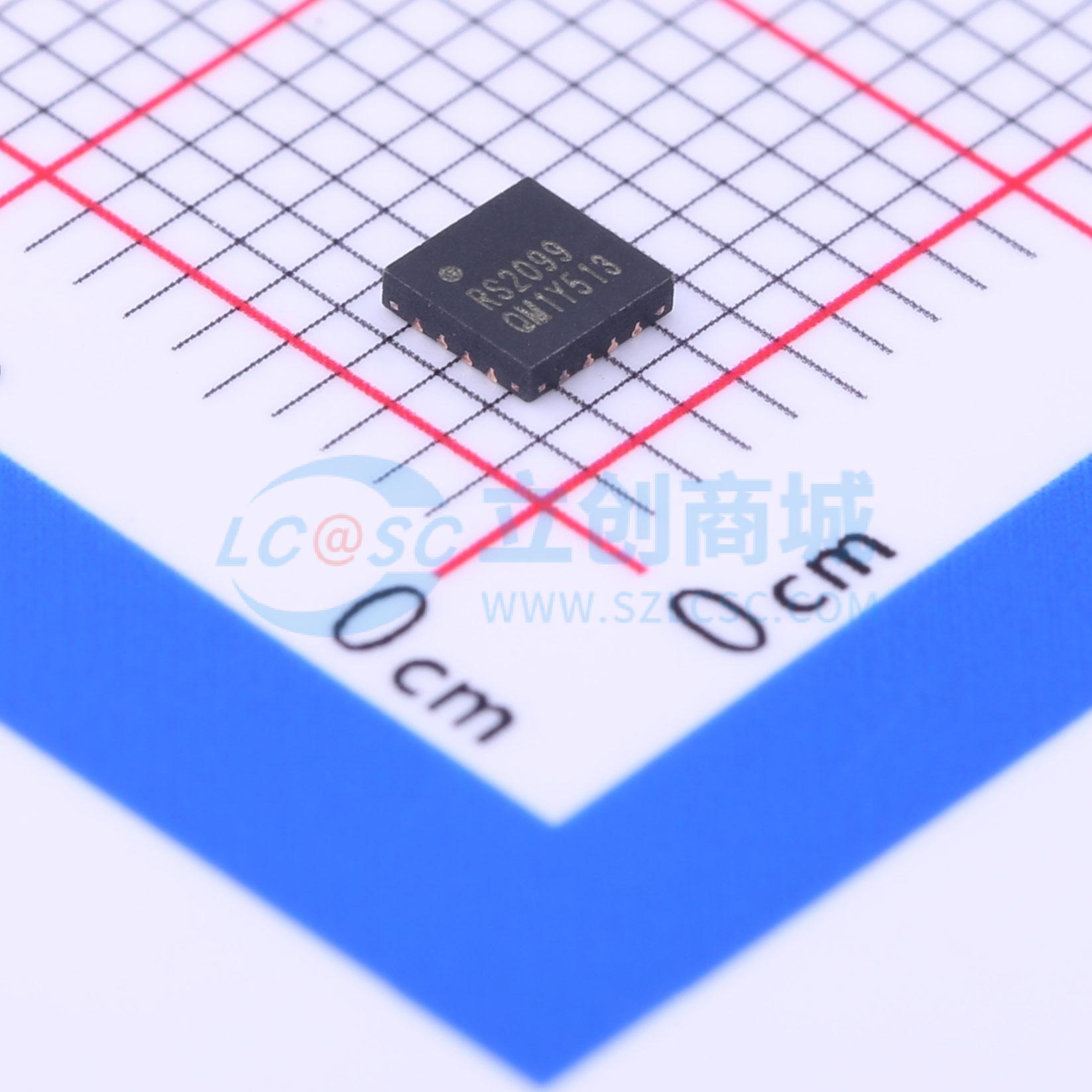

温馨提醒：图片仅供参考，商品以实物为准
RS2099XTQC16
0.6Ω 四路单刀双掷（SPDT）模拟开关，带双控制端的四通道 2 1 多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS2099是一款双向4通道单刀双掷（SPDT）模拟开关，有两个控制输入，设计工作电压范围为1.8V至5.5V。该器件也可配置为2通道双刀双掷（DPDT）。RS2099器件既能处理模拟信号，也能处理数字信号
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2099XTQC16
- 商品编号
- C255477
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 50ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 600mΩ | |
| 关闭时间(toff) | 15ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 350pF | |
| 带宽 | 30MHz |
商品概述
RS2099是一款双向4通道单刀双掷（SPDT）模拟开关，具有两个控制输入，设计工作电压范围为1.8V至5.5V。该器件也可配置为2通道双刀双掷（DPDT）。 RS2099器件可处理模拟和数字信号，具有30MHz带宽和低导通电阻（典型值0.6Ω）的特点。 应用包括信号选通、斩波、调制或解调（调制解调器），以及用于模数和数模转换系统的信号复用。
商品特性
- 带宽：30MHz高速，典型值50ns
- 电源范围：+1.8V至+5.5V
- 低导通电阻，典型值0.6Ω
- 先断后通切换
- 轨到轨操作，与TTL/CMOS兼容
- 扩展工业温度范围：-40℃至+125℃
应用领域
- 视频切换
- 继电器替代
- USB切换
- 电池供电设备
- 手机
