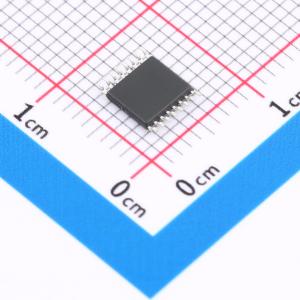

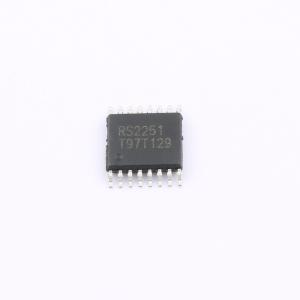

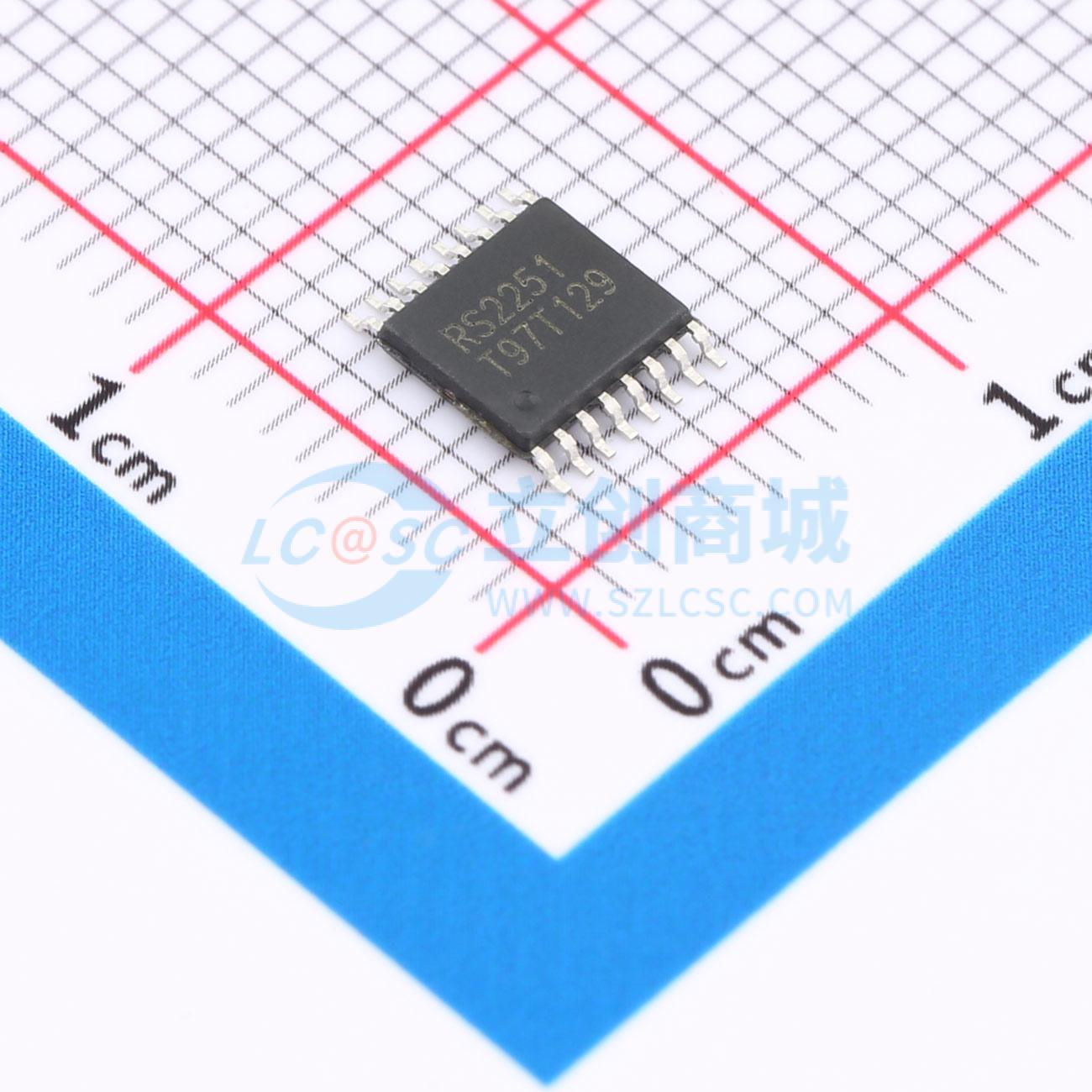

RS2251XTSS16
CMOS单路8通道模拟多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是CMOS模拟IC，配置为8通道多路复用器。该CMOS器件可在2.5V至5.5V电压下工作。是数字控制的模拟开关，具有低导通电阻（典型值48Ω）和极低的关断泄漏电流（典型值1nA）。采用环保SOIC-16、SSOP16、TSSOP-16和QFN-3×3-16L封装，工作环境温度范围为-40°C至+125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2251XTSS16
- 商品编号
- C255480
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 工作电压 | 2.5V~5.5V | |
| 导通时间(ton) | 65ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 48Ω | |
| 关闭时间(toff) | 60ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 16pF | |
| 带宽 | 180MHz |
商品概述
RS2251是一款配置为8通道多路复用器的CMOS模拟IC。该CMOS器件的工作电压范围为2.5 V至5.5 V。 RS2251器件是数字控制的模拟开关。它具有低导通电阻（典型值48Ω）和极低的关断泄漏电流（典型值1nA）。 RS2251提供绿色SOIC - 16、SSOP16、TSSOP - 16和QFN - 3x3 - 16L封装。其工作环境温度范围为 - 40℃至 + 125℃。
商品特性
- 3dB带宽：180MHz
- 单电源供电：+2.5V至+5.5V
- 低导通电阻，5V供电时典型值为48Ω
- 高关断隔离度：-83dB（RL = 50Ω，f = 1MHz）
- 先断后通切换
- 片上二进制地址解码
- 工作温度范围：-40℃至+125℃
- 封装：SOIC - 16（SOP16）、SSOP - 16、TSSOP - 16和QFN - 3x3 - 16L
应用领域
- 传感器
- 模拟和数字复用与解复用
- A/D和D/A转换
- 信号选通
- 电池供电设备
- 工厂自动化
- 家用电器
- 通信电路
