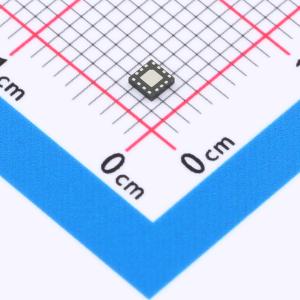

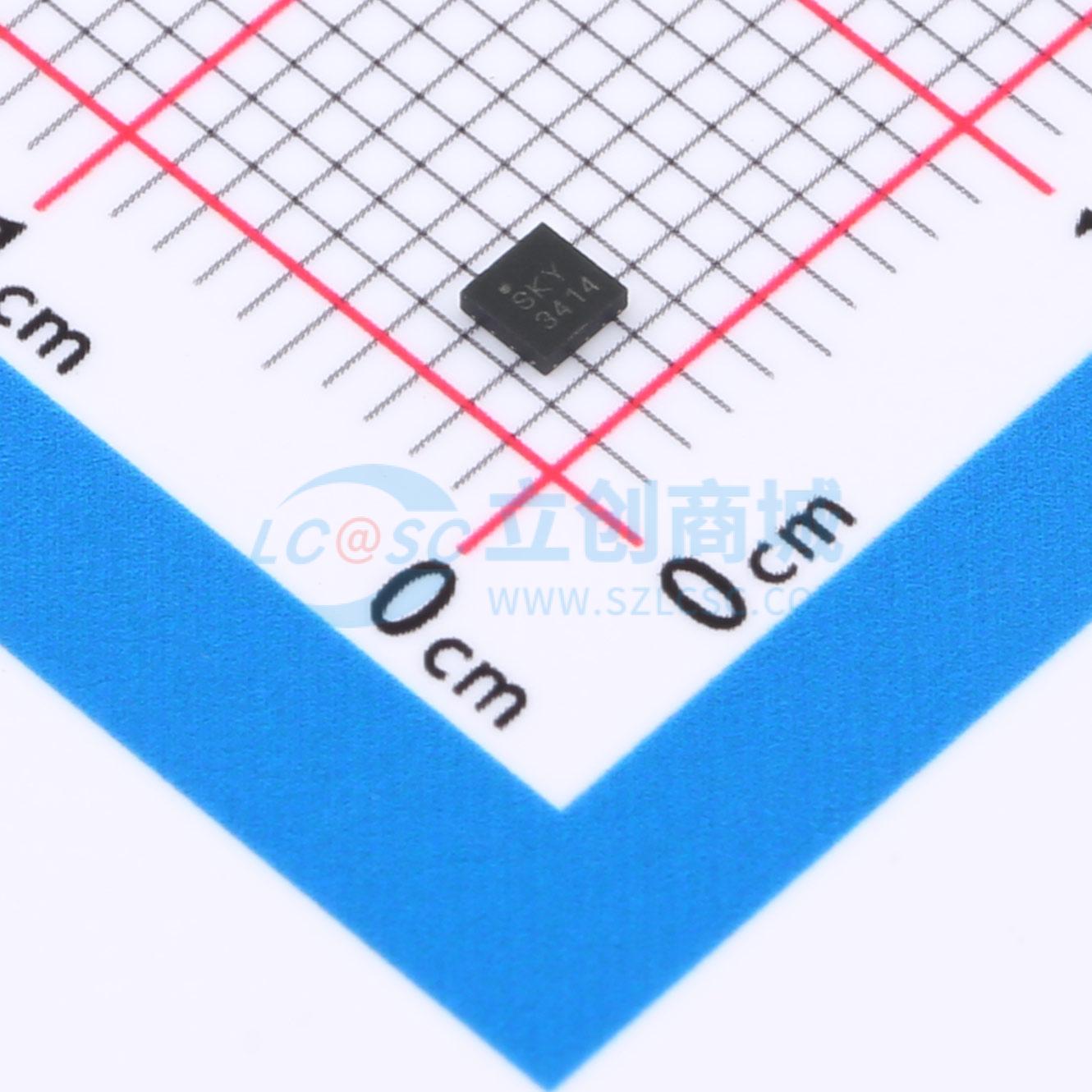

SKY13414-485LF
0.1至3.8GHzSP4T天线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单刀四掷(SP4T)天线开关，适用于2G/3G/4G天线分集或LTE(TDD/FDD)发射/接收系统，不包括GSM发射。具有内部50欧姆端口，用于控制分集天线阻抗。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13414-485LF
- 商品编号
- C255353
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3.8GHz | |
| 隔离度 | 31dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.45dB | |
| 工作电压 | 2.5V~5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽带频率范围：0.1至3.8 GHz
- 低插入损耗：2.7 GHz时典型值为0.45 dB
- 高隔离度：2.7 GHz时大于31 dB
- 内置50 Ω端口，用于在设备不使用时控制分集天线阻抗
- 集成逻辑
- 小型QFN（14引脚，2.0 x 2.0 mm）封装（MSL1，260 ℃ 符合JEDEC J-STD-020标准）
应用领域
- 2G/3G/4G天线分集或LTE（TDD/FDD）收发系统，其中不需要GSM发射功能
