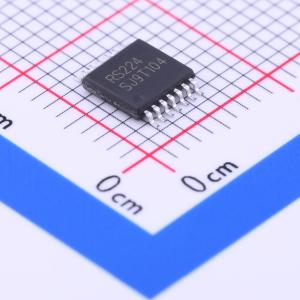

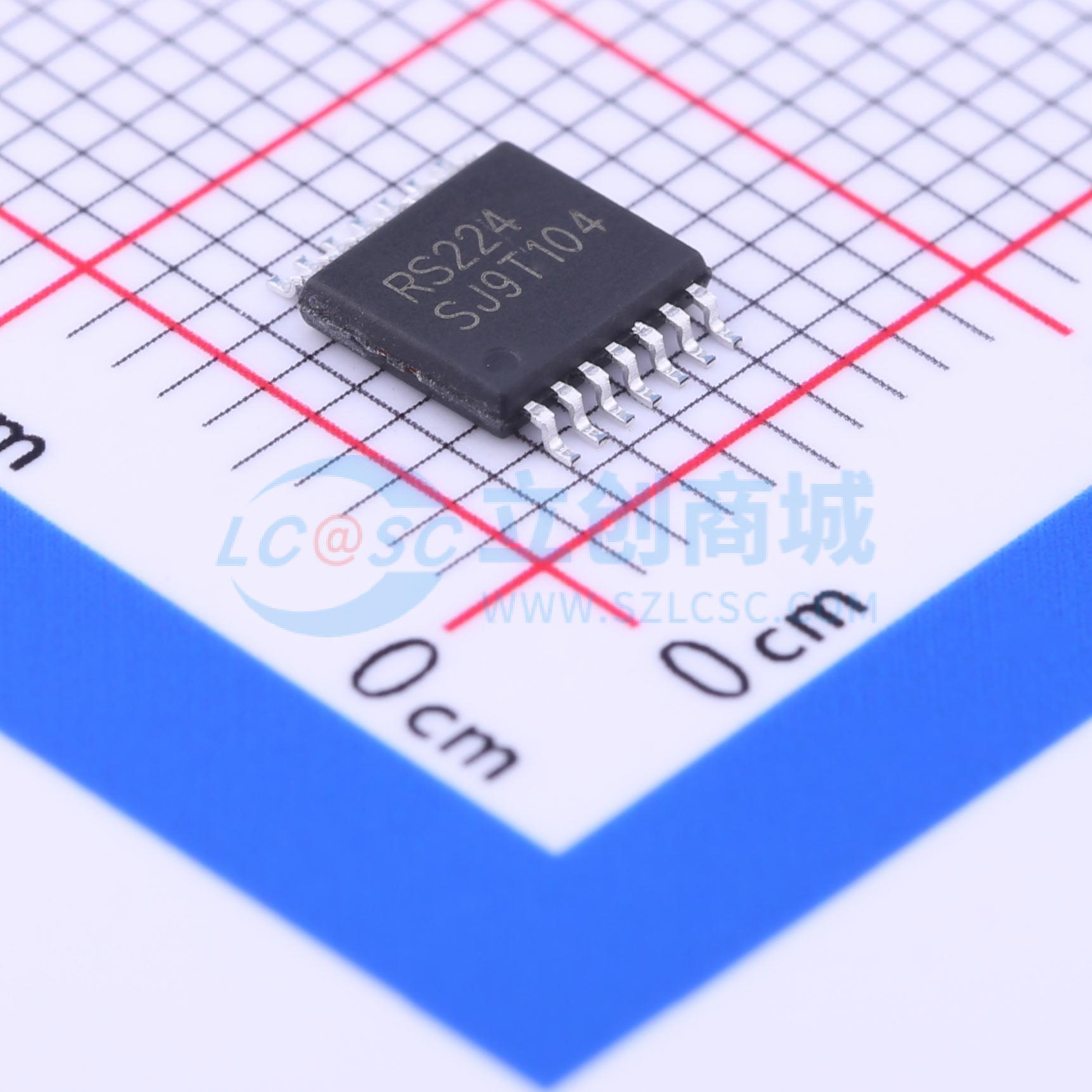

RS224XQ
通用运放RS224XQ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.8mV Vos,500KHz,4通道运放
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS224XQ
- 商品编号
- C255463
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 500kHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2.9uV/℃ | |
| 压摆率(SR) | 180V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 77nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 18uA | |
| 输出电流 | 27mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品特性
- GAIN BANDWIDTH: 500kHz
- RAIL-TO-RAIL INPUT AND OUTPUT
- 0.8mv Typical Vos
- INPUT VOLTAGE RANGE: -0.1V to +5.68 with VS = 5.5V
- SUPPLY RANGE: +2.5V to +5.5V
- SHUTDOWN: RS221S/RS222S
- SPECIFIED UP TO +125°C
- MicroSIZE PACKAGES: SOT23-5, SOT23-6
- 低电压操作
- 轨到轨输入和输出
- 出色的速度/功耗比
- 提供出色的带宽（500kHz）和0.18V/us的压摆率
- 单位增益稳定
- 超低输入偏置电流
- RS221S、RS222S包括关断模式
- 在单电源或双电源2.5V至5.5V、-40°C至+125°C的全温度范围内指定
应用领域
- 传感器
- 光电二极管放大
- 有源滤波器
- 测试设备
- 驱动A/D转换器
这些设备非常适合传感器接口、有源滤波器和便携式应用。RS221S和RS222S型号还包括一个关断模式，在逻辑控制下，放大器可以从正常工作模式切换到待机电流小于1uA的模式。
