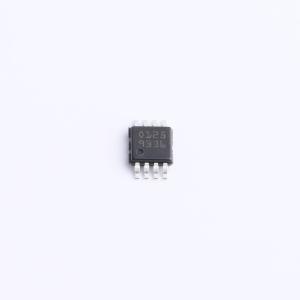

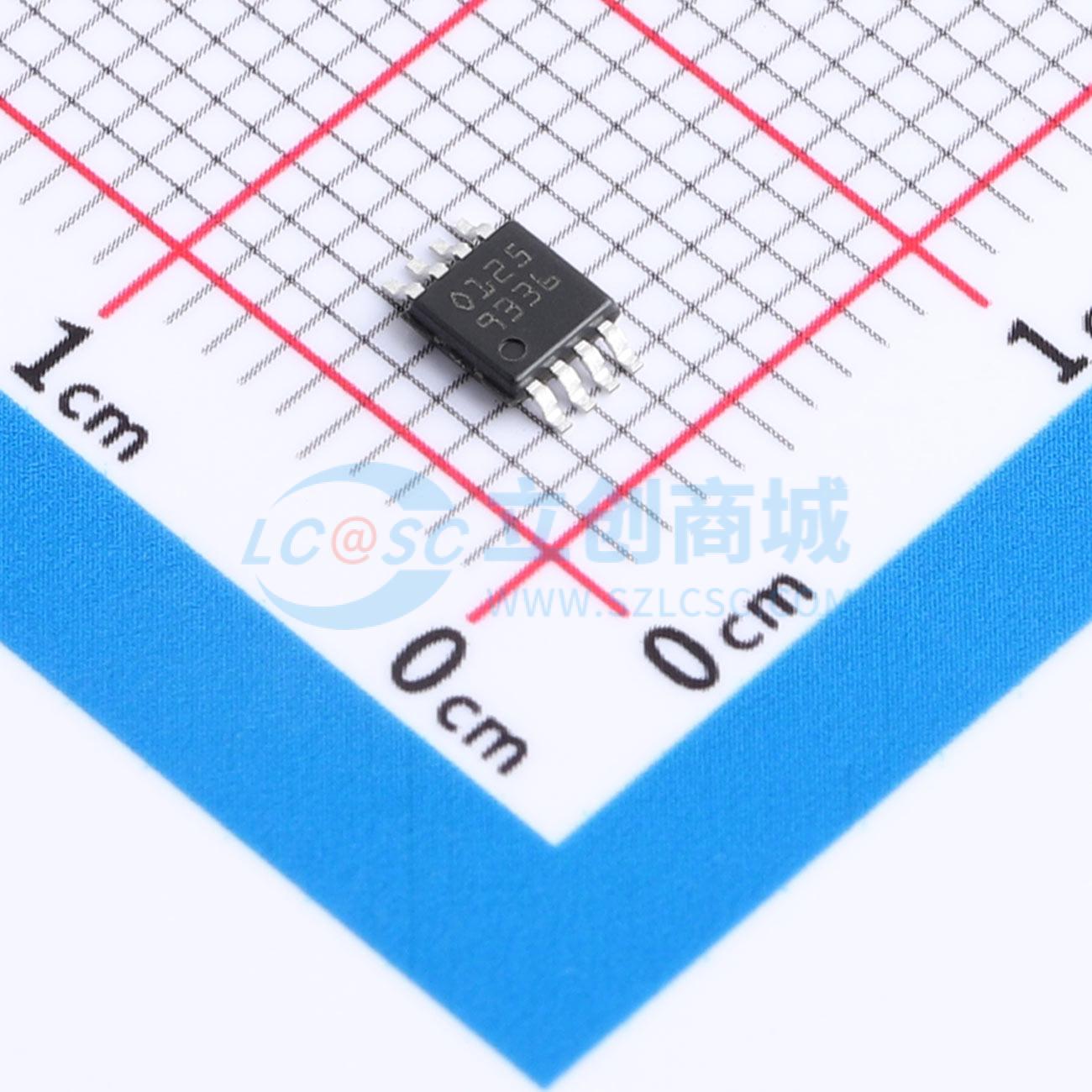

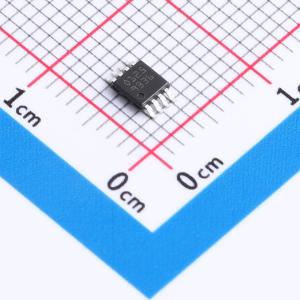

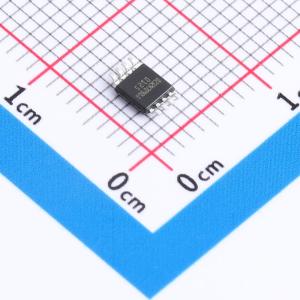

TSC202IST
高压电流检测放大器，带漏极开路比较器和参考电压
- 描述
- 是高侧电流检测放大器，可提供模拟电压输出。可通过分流电阻在 -16 至 +80 V 的宽共模电压范围内检测电流，与电源电压无关。有 20 V/V、50 V/V 和 100 V/V 三种放大增益可选。集成了带输出锁存功能的开漏比较器和内部 0.6 V 电压基准，并连接到其输入。外部电阻分压器可设置开关阈值。可在 2.7 至 18 V 的宽电源电压范围和 -40 至 +125 °C 的汽车温度范围内完全工作。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC202IST
- 商品编号
- C23182041
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -16V~80V | |
| 增益 | 100V/V | |
| 带宽 | 300kHz | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - | |
| 单电源电压 | 2.7V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 840uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 7V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 噪声密度(eN) | 55nV/√Hz@100kHz | |
| 功能特性 | 输入滤波器；内置比较器；高边检测；低边检测 |
商品概述
TSC200、TSC201和TSC202是高端电流检测放大器，可提供模拟电压输出。无论电源电压如何，它们都能通过一个分流电阻在-16至+80 V的宽共模电压范围内检测电流。TSC200的放大增益为20V/V，TSC201为50V/V，TSC202为100V/V。TSC200、TSC201和TSC202集成了一个带输出锁存功能的开漏比较器和一个连接到其输入的内部0.6V电压基准。然后可以通过外部电阻分压器设置开关阈值。这些器件在2.7至18V的宽电源电压范围和-40至+125°C的汽车温度范围内能完全正常工作。
商品特性
- 通过AEC - Q100认证
- 宽共模电压：-16至80V
- 2.7至18V电源电压
- 放大增益：TSC200为20V/V；TSC201为50V/V；TSC202为100V/V
- 0.6V内部基准
- 内部开漏比较器
- 比较器具有锁存功能
- 高精度：相对于温度最大误差3.5%
- 带宽：1MHz（TSC200）
- 静态电流：最大1.8mA
- SO8和MiniSO8封装
应用领域
- 高端电流检测
- 低端电流检测
- 过流保护
- 汽车电流检测
- 电信设备
