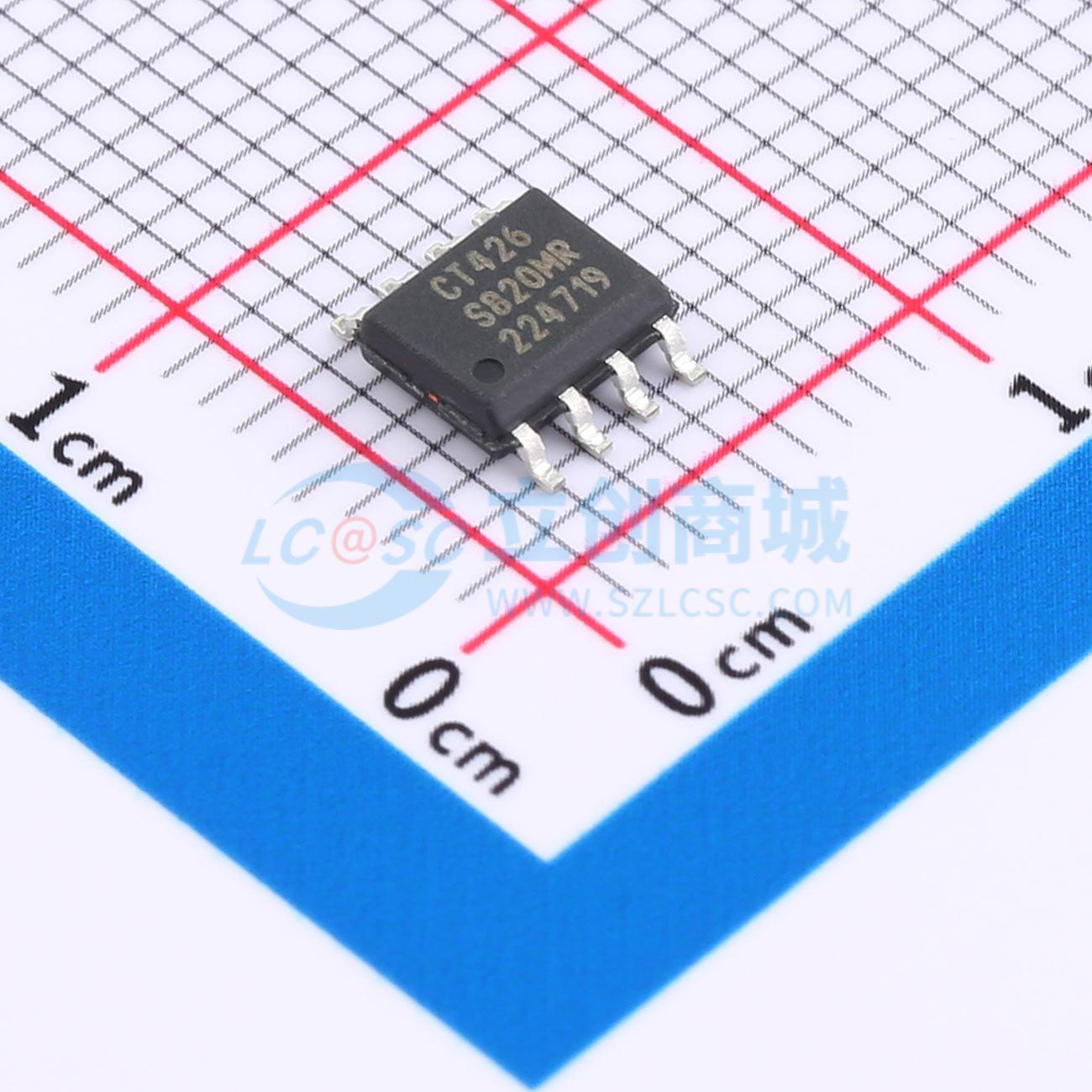

温馨提醒：图片仅供参考，商品以实物为准
CT426-HSN820MR
XtremeSense TMR电流传感器，超低噪声且总误差小于1%
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高带宽、超低噪声的集成式接触电流传感器，采用专利XtremeSense™ TMR技术，可实现高精度电流测量，适用于许多工业、消费和汽车应用。支持八种电流范围，集成载流导体（CCC）可处理高达65A的电流，并将电流测量结果作为线性模拟输出电压。总输出误差小于±1.0%满量程（FS）。输出响应时间约为300 ns，电流消耗约为6.0 mA，并且抗共模场干扰。具有滤波功能，可降低输出引脚的噪声。采用行业标准的8引脚SOIC封装，环保且符合RoHS标准。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT426-HSN820MR
- 商品编号
- C23184728
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 20A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 3500Vrms | |
| 灵敏度 | 50mV/A | |
| 待机电流 | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 1MHz | |
| 电流端电阻 | 1mΩ | |
| 响应时间(tr) | 300ns | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测；上电复位；TMR技术；欠压锁定 |
商品概述
CT426 是一款高带宽、超低噪声的集成式接触式电流传感器，采用 XtremeSense TMR 技术，可为多种工业、消费类和汽车应用提供高精度电流测量。该器件支持八个电流量程，其集成载流导体可处理高达 65 A 的电流，并产生一个线性模拟输出电压作为电流测量值。该器件实现了小于 ±1.0% 满量程的总输出误差。该器件具有约 300 ns 的输出响应时间，电流消耗约为 6.0 mA，并且对共模磁场具有抗扰性。CT426 具有滤波功能，可降低输出引脚上的噪声。CT426 采用符合绿色环保和 RoHS 标准的行业通用 8 引脚 SOIC 封装。
商品特性
- 集成式接触式电流传感，适用于中低电流范围：0 至 20 A、0 至 50 A、±20 A、±50 A、0 至 30 A、0 至 65 A、±30 A、±65 A
- 集成载流导体
- 线性模拟输出电压
- 总输出误差 ≤ ±1.0% 满量程
- 1 MHz 带宽
- 响应时间：~300 ns
- 通过 UL/IEC 62368-1 和 UL1577 认证
- 额定隔离电压：3.5 kVRMS
- 基本隔离工作电压：560 VRMS
- 增强型隔离工作电压：280 VRMS
- 低噪声：9.5 至 19.0 mARMS @ fBW = 100 kHz
- 电源电压：3.0 至 3.6 V
- 滤波功能，可降低输出引脚噪声
- 共模磁场抗扰度：-54 dB
- 符合 AEC-Q100 1 级标准
- 8 引脚 SOIC 封装
应用领域
- 太阳能/电力逆变器
- 不间断电源、开关电源和电信电源
- 电机控制
- 电力公用事业电表
- 过流故障保护
