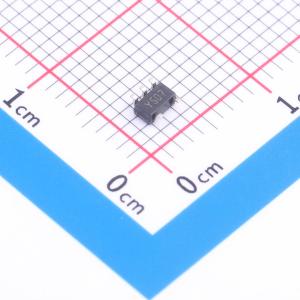

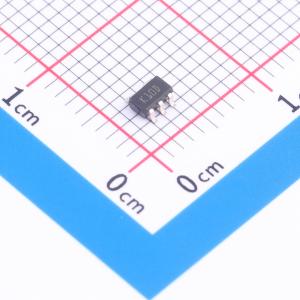

TSV781ILT
高带宽低失调轨到轨5V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款30 MHz带宽的单位增益稳定放大器。轨到轨输入级和20V/μs的压摆率使其非常适合低端电流测量。可在2.0V至5.5V单电源下工作，并且在47pF负载下进行了全面规格设计，因此可轻松用作A/D转换器的输入缓冲器。具有轨到轨输入和输出、出色的速度/功耗比和30 MHz的增益带宽积，在5V时仅消耗3.3mA电流。具有超低输入偏置电流，能够连接到光电二极管和其他以电流为关键测量值的传感器。这些特性使其非常适合高精度、高带宽的传感器接口。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV781ILT
- 商品编号
- C23182957
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - |
商品概述
TSV78x 是一款带宽为 30 MHz 的单位增益稳定放大器。其轨到轨输入级和 20 V/μs 的压摆率使其成为低侧电流测量的理想选择。TSV78x 可在 2.0 V 至 5.5 V 单电源下工作，并在 47 pF 负载下完全规定性能，因此便于用作模数转换器的输入缓冲器。TSV78x 系列提供轨到轨输入和输出、优异的功耗比以及 30 MHz 的增益带宽积，同时在 5 V 电源下仅消耗 3.3 mA 电流。该器件还具有超低输入偏置电流，可实现与光电二极管及其他以电流为关键测量值的传感器的连接。这些特性使 TSV78x 系列成为高精度、高带宽传感器接口的理想选择。
商品特性
- 增益带宽积 30 MHz，单位增益稳定
- 压摆率 20 V/μs
- 低输入偏置电流：典型值 2 pA
- 低输入电压噪声密度：10 kHz 时 7 nV/√Hz
- 宽电源电压范围：2.0 V 至 5.5 V
- 轨到轨输入和输出
- 扩展温度范围：-40 °C 至 +125 °C
- 提供汽车级版本
- 测量精度几乎不受噪声或输入偏置电流影响
- 适用于高频信号调理
应用领域
- 高带宽低侧和高侧电流检测
- 光电二极管跨阻放大
- 模数转换器输入缓冲器
- 太阳能系统电源管理
- 混合动力及电动汽车电源管理
