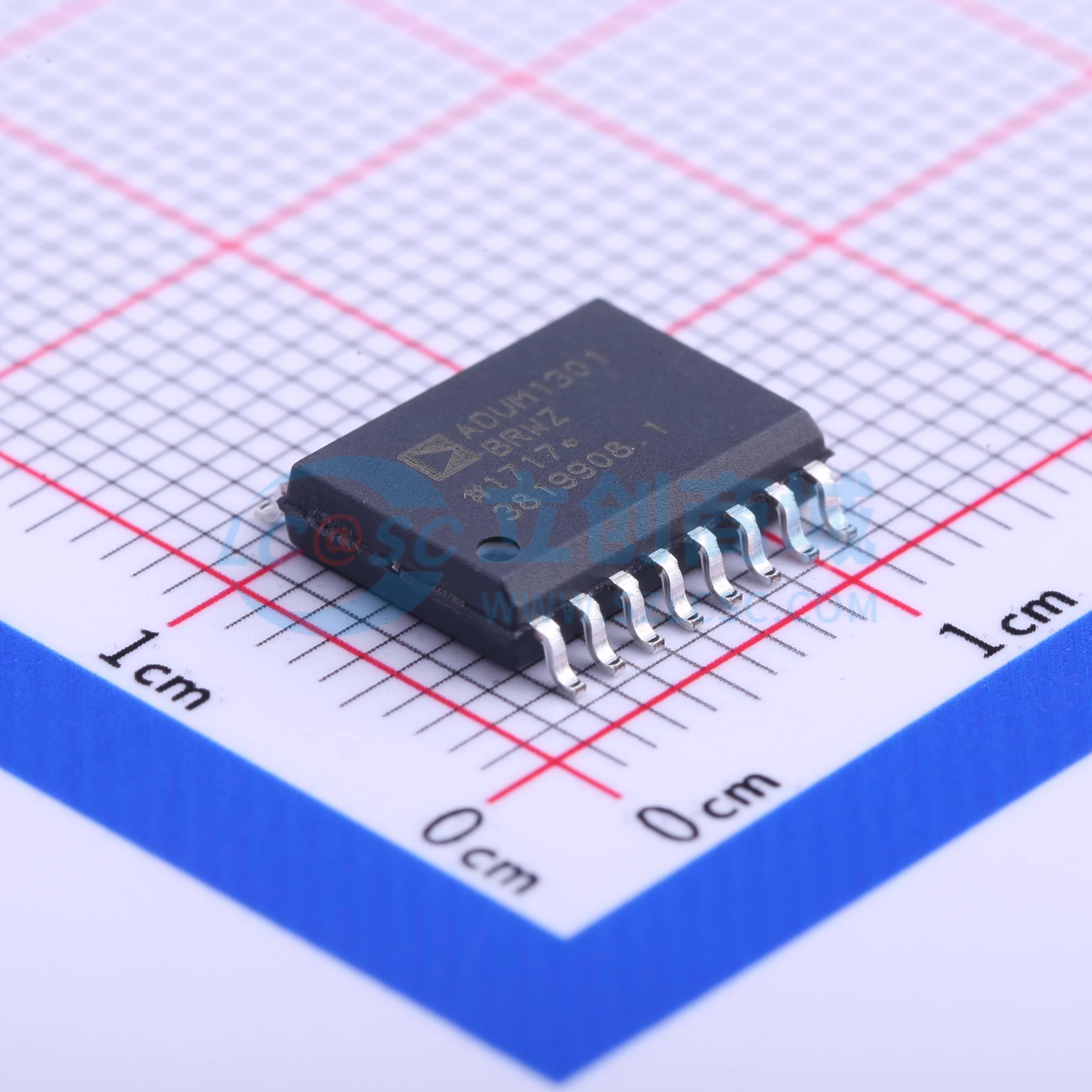

ADUM1301BRWZ-RL

ADuM1300/ADuM1301是基于iCoupler技术的三通道数字隔离器。这些隔离组件结合了高速CMOS和单片变压器技术，具有优于光耦合器等替代产品的出色性能特点。 通过避免使用LED和光电二极管，iCoupler器件消除了与光耦合器相关的常见设计难题。iCoupler简单的数字接口和稳定的性能特点消除了典型光耦合器在电流传输比不确定、传输函数非线性以及温度和寿命影响方面的问题。这些iCoupler产品无需外部驱动器和其他分立元件。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一至六分之一。 ADuM1300/ADuM1301隔离器以多种通道配置和数据速率提供三个独立的隔离通道。两种型号的两侧电源电压范围均为2.7 V至5.5 V，既与低电压系统兼容，又能实现跨隔离屏障的电压转换功能。此外，ADuM1300/ADuM1301具有低脉冲宽度失真（CRW等级小于2 ns）和紧密的通道间匹配（CRW等级小于等于2 ns）。与其他光耦合器替代产品不同，ADuM1300/ADuM1301隔离器具有专利刷新功能，可确保在输入逻辑无转换以及一侧电源未供电时的直流正确性。

• 符合汽车应用要求
• 低功耗运行：5 V供电时，在0 Mbps至2 Mbps下每通道最大电流为1.2 mA，在10 Mbps下每通道最大电流为3.5 mA，在90 Mbps下每通道最大电流为32 mA；3 V供电时，在0 Mbps至2 Mbps下每通道最大电流为0.8 mA，在10 Mbps下每通道最大电流为2.2 mA，在90 Mbps下每通道最大电流为20 mA
• 双向通信
• 3 V/5 V电平转换
• 高温运行：125℃
• 高数据速率：直流至90 Mbps（NRZ）
• 精确的时序特性：最大脉冲宽度失真2 ns，最大通道间匹配2 ns
• 高共模瞬态抗扰度：>25 kV/μs
• 输出使能功能
• 16引脚宽体SOIC封装
• 提供符合RoHS标准的型号
• 安全和法规认证：UL认证：根据UL 1577标准，2500 V rms持续1分钟；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，V10RM = 560 V峰值；TÜV认证：IEC/EN/UL/CSA 61010 - 1

• 通用多通道隔离
• SPI接口/数据转换器隔离
• RS - 232/RS - 422/RS - 485收发器
• 工业现场总线隔离
• 汽车系统
