商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压 | - | |
| 开关频率 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 调光 | - | |
| 特性 | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW9110B是一款具有I2C接口的10通道LED控制器。每个通道可以用作GPIO。结合LED调光与扩展的GPIO功能，可以充分发挥单芯片的应用价值。
AW9110B通过I2C接口配置电流水平以实现256级线性调光。默认的最大电流IMAX为37mA。AW9110B增强了低6通道LED驱动器的压降性能，仅需60mV的电流源压降即可提供20mA的LED电流，这使得它更适合于LCD背光驱动。
当OUTx（x=0~9）工作在GPIO输入模式时，AW9110B检测到输入状态并通过内部8μs去抖动产生中断。
AW9110B支持两种智能呼吸模式：BLINK模式和SMART-FADE模式。BLINK模式允许LED根据设定的时间参数周期性自动闪烁。OUT0~OUT5支持智能呼吸模式。

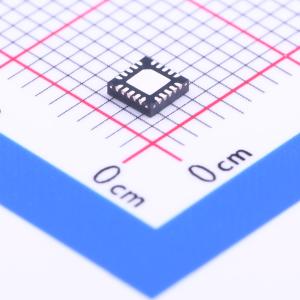

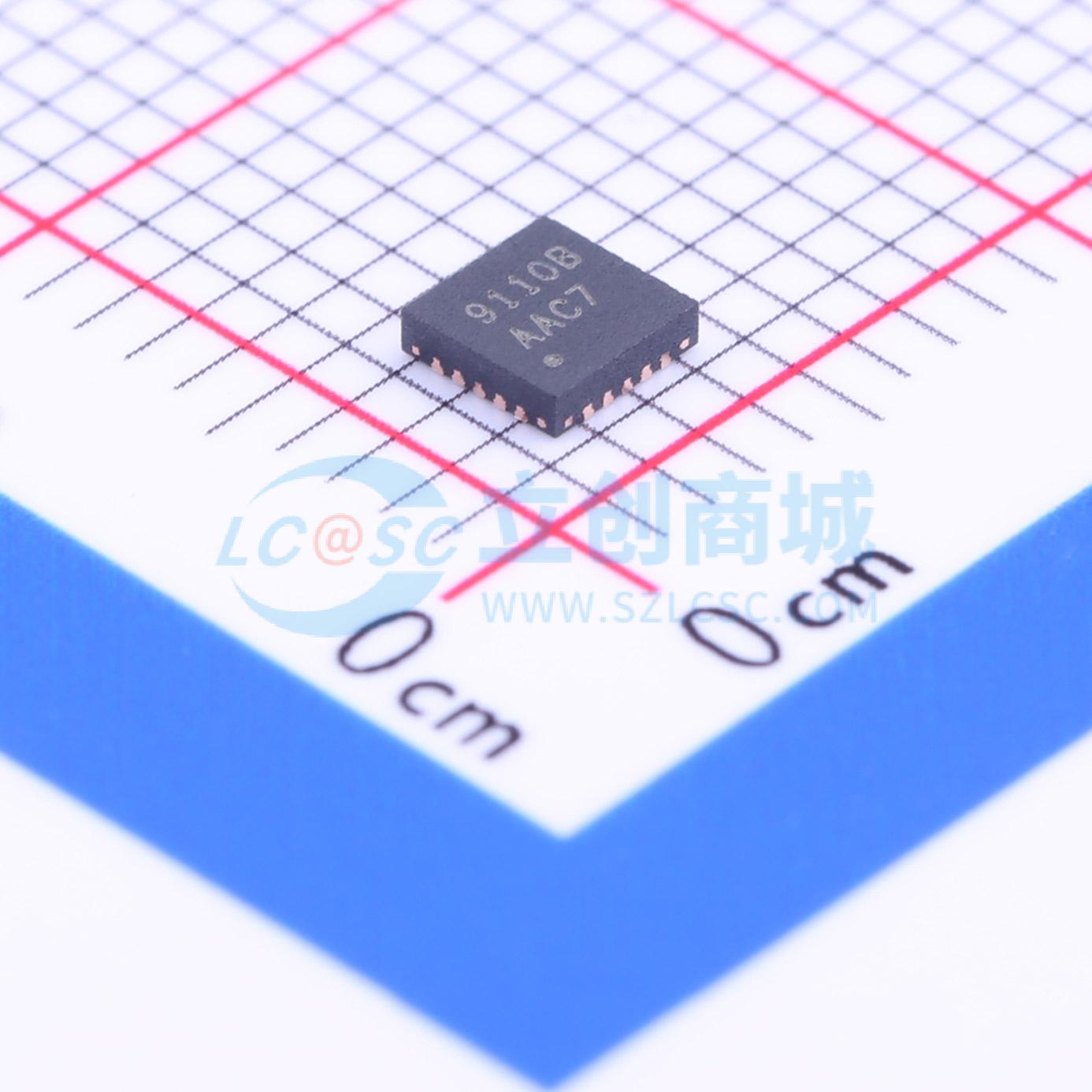

AW9110B采用TQFN3X3-20L封装。工作电压范围为2.5V~5.5V。
商品特性
- 10通道LED恒流驱动，每个通道可用作GPIO
- OUT0~OUT5支持2种智能呼吸模式：BLINK和SMART-FADE，呼吸时间可调
- 支持256级线性调光，IMAX为37mA
- GPIO输入模式，内部8μs去抖
- 标准二进制补码接口
- 二进制补码接口和GPIO可在1.8V下工作
- 支持关断功能，低电平有效
- 简单电压范围VCC：2.5V~5.5V
- TQFN 3mmX3mmX0.75mm-20L 封装
应用领域
- 手机
- 移动媒体播放器
- 家用电器
