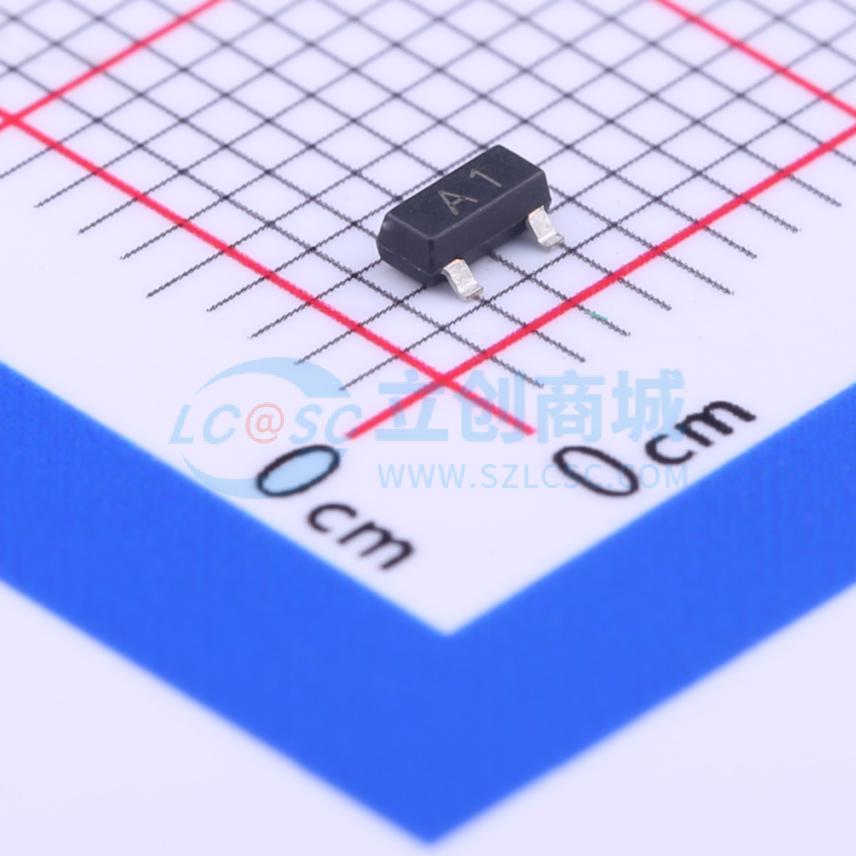

温馨提醒：图片仅供参考，商品以实物为准
SL2301
1个P沟道 耐压:20V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 P VDSS(V) -20 ID@TC=27?C(A) -2.4 PD@TC=27?C(W) 0.9 VGS(V) ±8 RDS(on)(m?)Max.@TC= 25?C VGS=4.7V 140
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL2301
- 商品编号
- C251149
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 112mΩ@4.5V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 405pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 75pF |
商品特性
- VDS = -20V，ID = -2.8A
- 当VGS = -2.5V时，RDS(ON) < 142 mΩ
- 当VGS = -4.5V时，RDS(ON) < 112 mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- DC/DC转换器
- 负载开关
