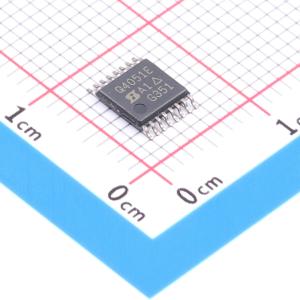

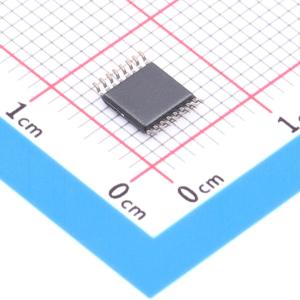

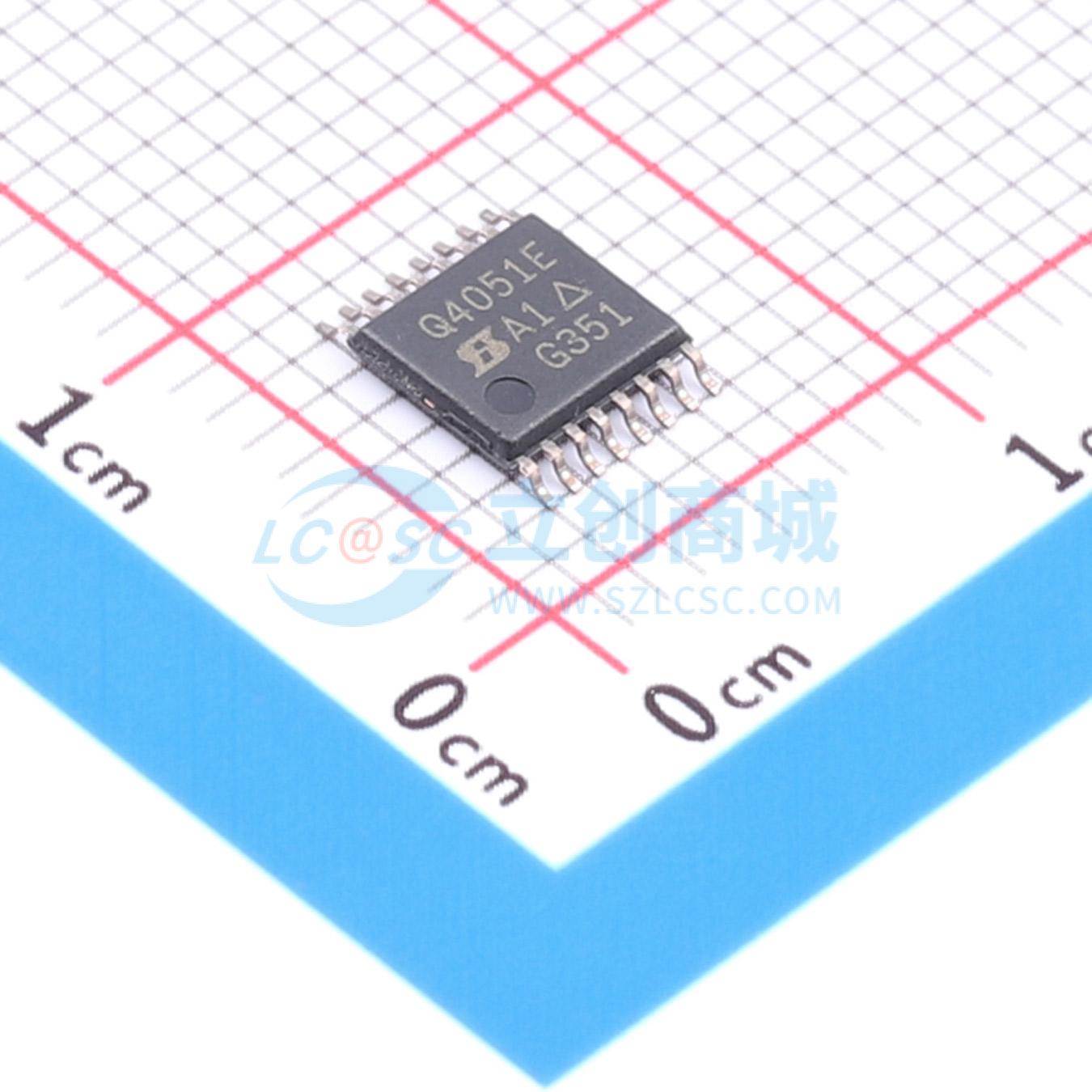

DGQ4051EEQ-T1-GE4
低电容、低电荷注入的4/8通道、三刀单掷模拟多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- DGQ4051EEQ-T1-GE4
- 商品编号
- C22955376
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 176Ω@5V | |
| 工作电压 | 3V~16V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 117ns | |
| 关闭时间(toff) | 110ns | |
| 带宽 | 308MHz | |
| 工作温度 | -40℃~+85℃；-40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 |
商品概述
DGQ4051E、DGQ4052E和DGQ4053E是高精度CMOS模拟多路复用器。DGQ4051E是一个8通道多路复用器，DGQ4052E是一个双4通道多路复用器，DGQ4053E是一个三2通道多路复用器或三单刀双掷开关。 DGQ4051E、DGQ4052E和DGQ4053E具有低漏电、寄生电容和在全电压范围内0.3 pC的低电荷注入特性。这些器件非常适合高精度信号切换和多路复用。 DGQ4051E、DGQ4052E和DGQ4053E设计为可在3 V至16 V单电源或±3 V至±8 V双电源下工作，在3 V、5 V、12 V和±5 V下进行了全面规格测试。当使用5 V或±5 V电源时，所有控制逻辑输入保证有2 V的逻辑高电平限制；当使用3 V电源时，为1.4 V。 所有开关在两个方向上的导通性能相同，提供轨到轨模拟信号切换功能，既可以用作多路复用器，也可以用作解复用器。 DGQ4051E、DGQ4052E和DGQ4053E的工作温度范围为 -40°C至 +125°C，采用16引脚TSSOP封装。
商品特性
- 符合汽车产品AEC - Q100标准（1级）
- 指定工作温度范围为 -40°C至 +85°C和 -40°C至 +125°C
- 可在3 V至16 V单电源或±3 V至±8 V双电源下工作
- 低寄生电容：导通电容CD(ON)：典型值8.5 pF（DGQ4053E）；关断电容CS(OFF)：典型值2.0 pF（DGQ4053E）
- 在全信号摆幅范围内电荷注入小于0.3 pC
- 低漏电：典型值 < 50 pA
- 快速切换：开通时间tON典型值35 ns
- 控制信号与3 V逻辑兼容
- 双向轨到轨信号切换
- 材料分类：有关合规性定义，请参见www.vishay.com/doc?99912
应用领域
- 汽车电池管理系统
- 汽车信息娱乐和远程信息处理系统
- 汽车模拟和数字信号多路复用/解复用
