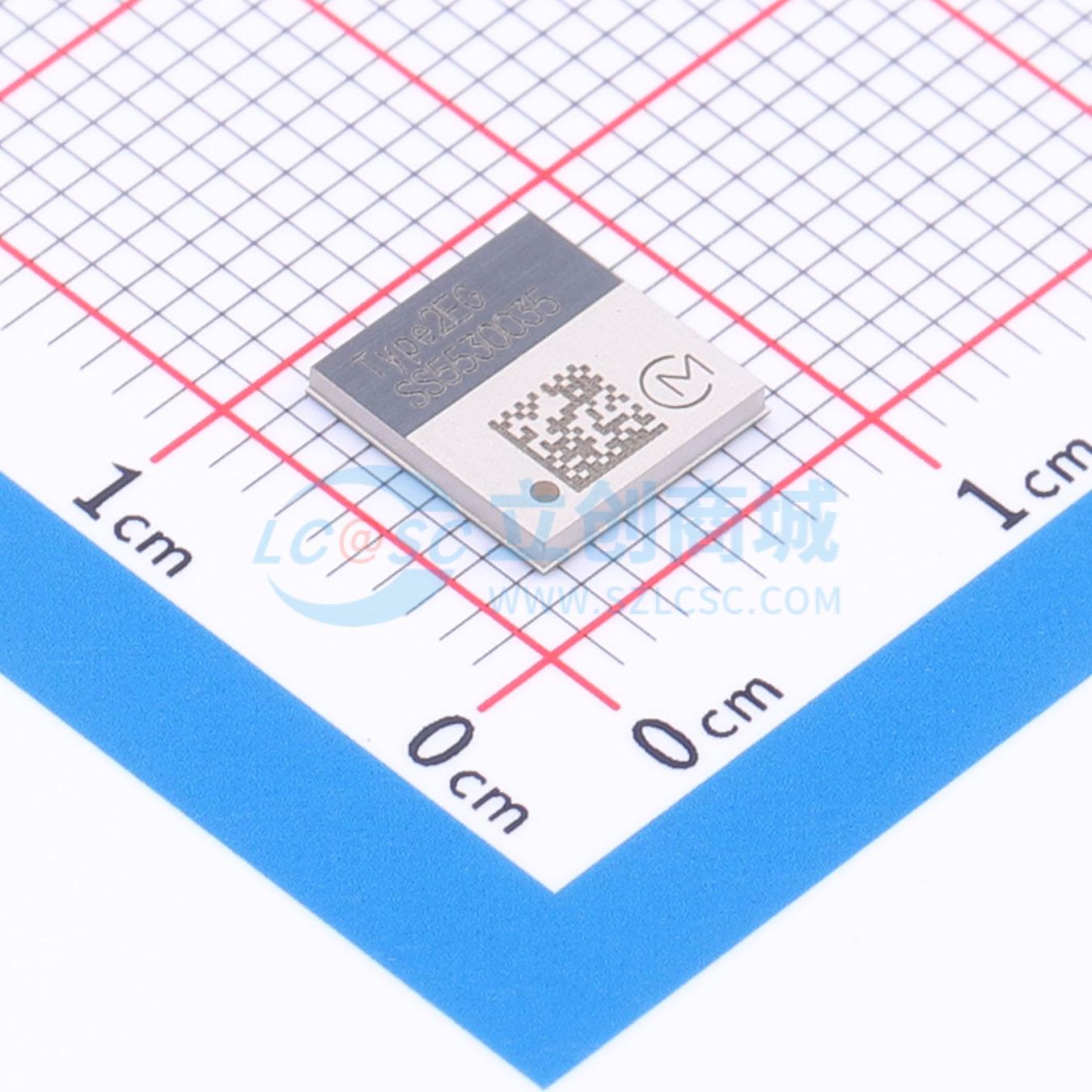

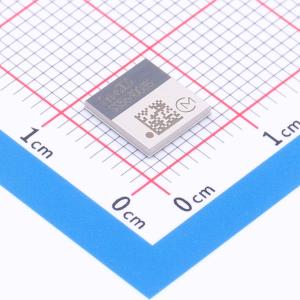

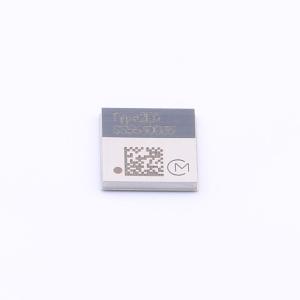

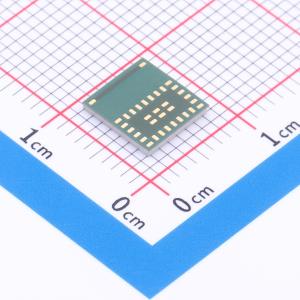

LBCA1HN2EG-917
蓝牙5.2无线模块，具备高吞吐量、广播容量大、改进的信道共存算法、长距离、近距离感应功能，采用内置ARM Cortex M33核心，支持内置PCB天线和可选外部天线，超低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- LBCA1HN2EG-917
- 商品编号
- C22958425
- 商品封装
- LGA-34(7.4x7)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | RSL15 | |
| 接口类型 | I2C；UART；SPI；PWM；GPIO | |
| 支持协议 | 蓝牙5.2 | |
| 发射功率 | 6dBm | |
| 工作电压 | 1.2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 板载PCB天线 | |
| 接收电流 | 2.7mA；5.8mA | |
| 发送电流 | 11.4mA；24.1mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
本数据手册总结了村田2EG型产品的性能和其他特性。本规格适用于2EG型蓝牙5.2模块。
商品特性
- 蓝牙 v5.2
- 高吞吐量
- 增加的广播容量
- 改进的信道共存算法 (SCA)
- 长距离
- 邻近
- 基于 onsemi RSL15 系统级芯片
- 内置 ARM Cortex M33 内核，具有 80kB RAM（包括 64kB 用户 RAM）和 512kB Flash
- 尺寸 7.4 mm x 7.0 mm x 1.0 mm（最大）
- 封装：LGA
- 天线配置：内置 PCB 天线；可选外部天线
- 最大发射功率：6 dBm
- 接收灵敏度：-96 dBm @ 1Mbps
- 超低功耗：发射 4.3 mA @ 0dBm；接收 2.7 mA @ 1Mbps；睡眠模式 36nA @3V VBAT
- 主机接口：UART, SPI
- 外设接口：15个 GPIO、模数转换器、数模转换器、脉宽调制、I2C、UART、SPI (QSPI)、PCM 和调试 SWD
- 工作温度范围：-40°C 至 85°C
- 符合 RoHS 标准
- 湿度敏感等级 3，符合 JEDEC J-STD-020 标准
- 法规认证：FCC、ISED、ETSI、TELEC
