商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 12V | |
| 输出电压 | 1.8V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.2V@(1A) | |
| 噪声 | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述

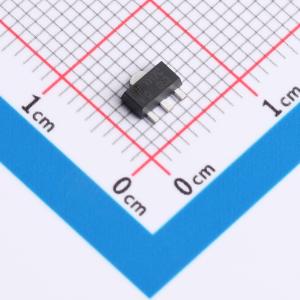

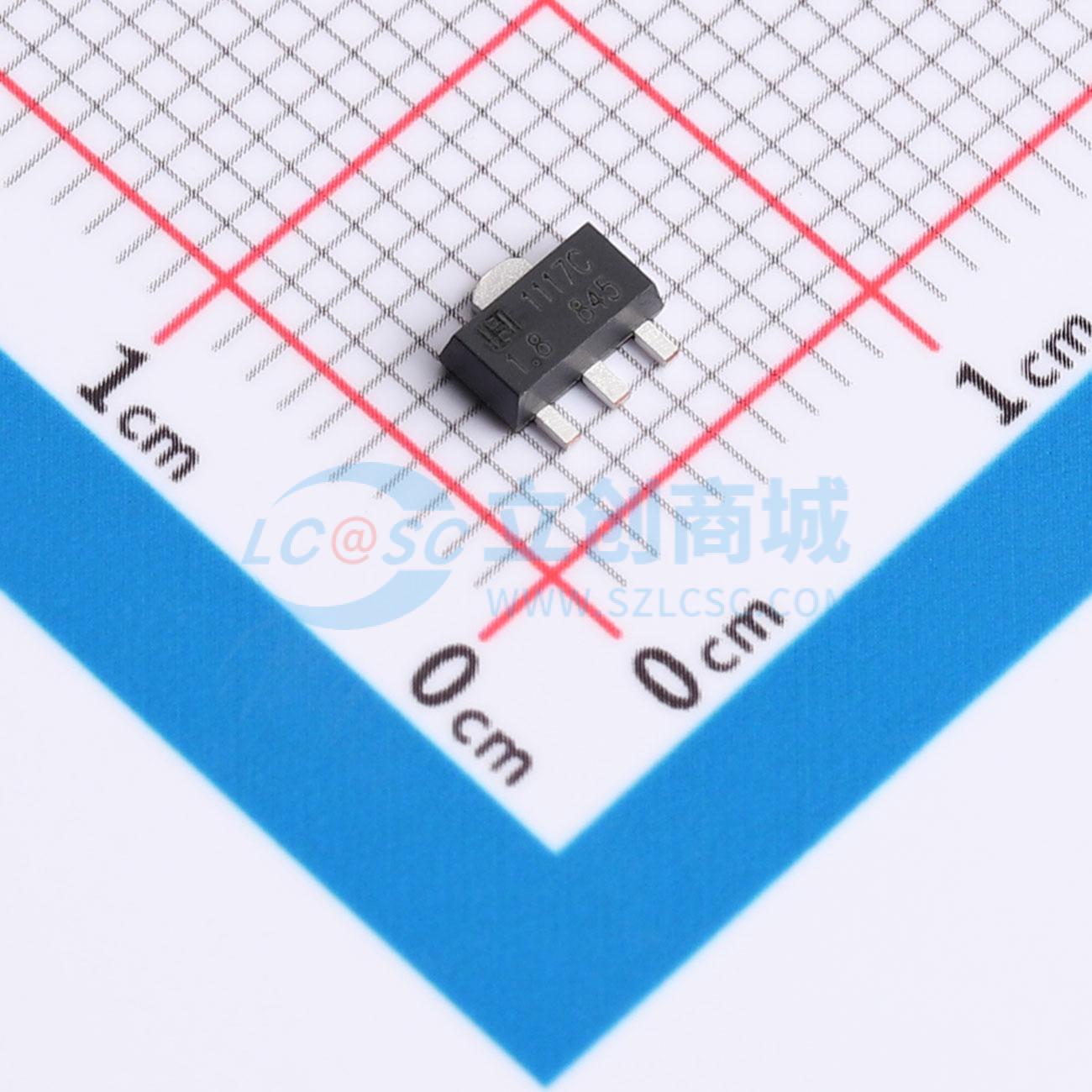

LM1117是一款低功耗正电压稳压器，设计用于满足1A输出电流需求。该器件是电池供电应用、SCSI总线有源终端和便携计算机的绝佳选择。LM1117具有极低的静态电流和极低的压差电压，满载时为1.2V，且随输出电流降低而减小。LM1117提供可调或固定的1.2V、1.5V、1.8V、2.5V、3.3V和5.0V输出电压。该器件采用3引脚表面贴装封装SOT-223、TO-252和SOT-89。与其他大多数稳压器电路一样，LM1117需要10µF或更大的输出电容器以确保输出稳定性。
商品特性
- 输出电流高达1.0A
- 满载1.0A输出电流时低压差电压为1.2V
- 三端可调或固定输出电压1.2V、1.5V、1.8V、2.5V、3.3V和5.0V
- 线性调整率典型值为0.1%
- 负载调整率典型值为0.2%
- 内部电流和热保护
- 最大输入电压20V
- 表面贴装封装SOT-223、TO-252和SOT-89
- 湿度敏感等级3
应用领域
- 有源SCSI终端
- 便携/笔记本电脑
- 高效线性稳压器
- 开关电源后级稳压器
- 主板时钟电源
