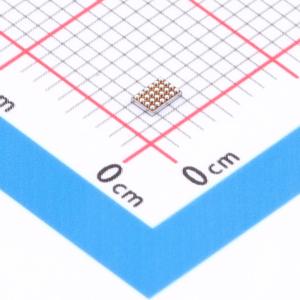

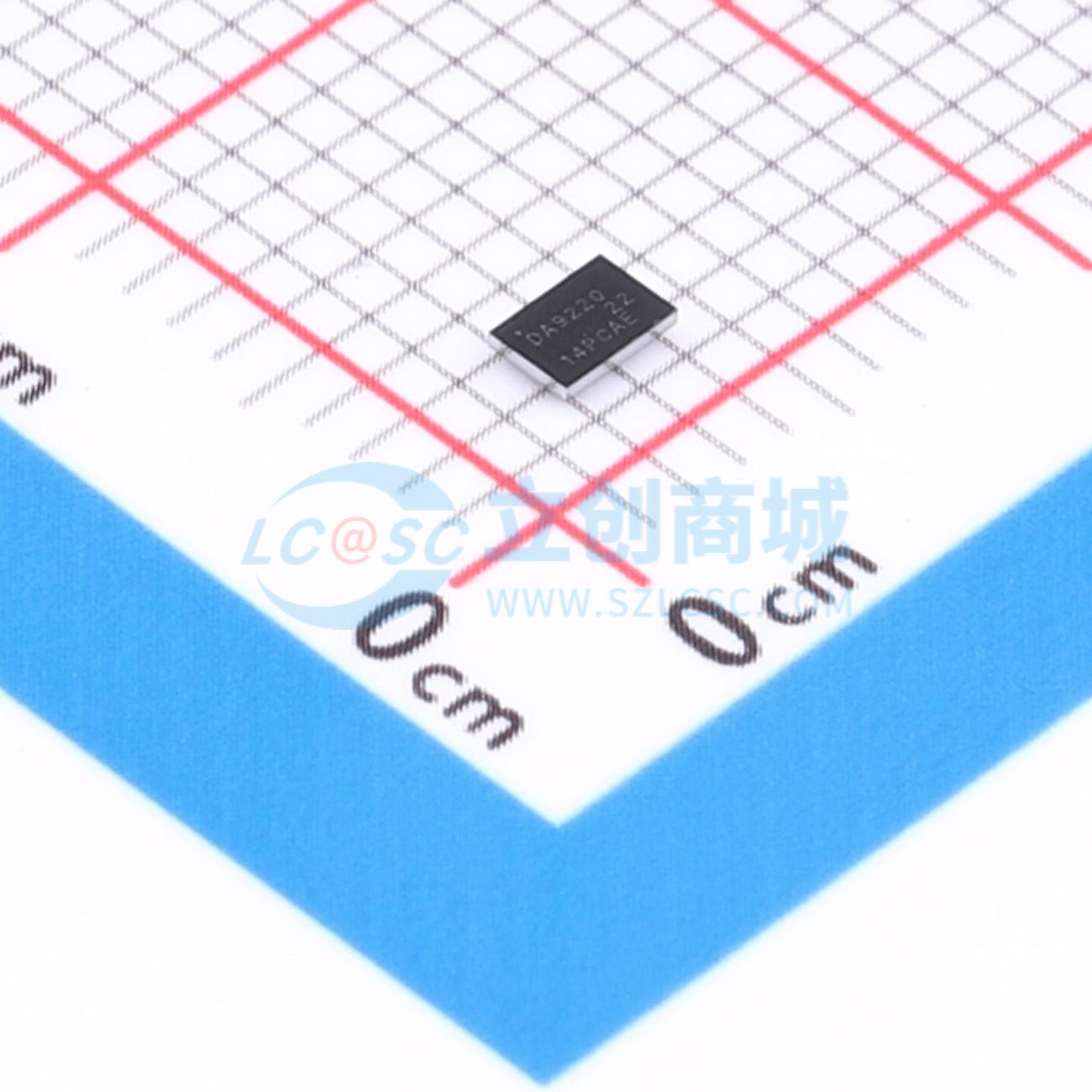

温馨提醒：图片仅供参考，商品以实物为准
DA9220-70V72
降压型 3A 2.5V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于为单排引脚封装（SIPP）模块、智能手机、平板电脑和其他手持应用中的CPU、GPU、DDR内存轨供电。集成两个单相降压转换器，每相需要一个小的外部0.10μH电感器。每个降压转换器能够在0.3V至1.9V的输出电压范围内提供高达3A的输出电流。2.5V至5.5V的输入电压范围适用于各种低压系统，包括但不限于所有锂离子电池供电的应用
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DA9220-70V72
- 商品编号
- C22953459
- 商品封装
- WLCSP-24(1.7x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 300mV~1.9V | |
| 输出电流 | 3A | |
| 开关频率 | 4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 88uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 输出电压差分采样；轻载高效模式；动态电压调节；可调软启动；过流保护；工作状态指示；可调限流 |
商品概述
DA9220是一款适用于单列直插引脚封装模块、智能手机、平板电脑及其他手持设备中为CPU、GPU、DDR内存供电轨供电的电源管理单元。该器件集成了两个单相降压转换器，每个相位仅需一个0.10 µH的小型外部电感。每个降压转换器能够在0.3 V至1.9 V的输出电压范围内提供高达3 A的输出电流。2.5 V至5.5 V的输入电压范围适用于多种低压系统，包括但不限于所有采用锂离子电池供电的应用。通过远端检测功能，DA9220可确保最高精度，并支持多种PCB布线方案而不会损失性能。功率开关管完全集成，无需外部FET或肖特基二极管。可编程软启动功能可限制来自输入节点的浪涌电流，并确保斜率受控的电源轨上电。动态电压控制功能支持根据处理器负载自适应调整供电电压，可通过兼容I²C的通信接口直接写入寄存器或通过可编程输入引脚实现。可配置的通用输入引脚允许在同一应用中使用多个DA9220时进行多路I²C地址选择。DA9220集成了过温和过流保护功能，无需外部检测元件即可提高系统可靠性。
商品特性
- 2.5 V至5.5 V输入电压
- 0.3 V至1.9 V输出电压
- 标称开关频率4 MHz
- 静态精度±1%
- 动态精度±5%
- 兼容I²C接口（FM+）
- 可编程通用输入/输出引脚
- 可编程软启动
- 电压、电流和温度监控
- 环境温度范围-40℃至+85℃
- 封装：24WLCSP，尺寸2.5 mm × 1.7 mm（引脚间距0.4 mm）
应用领域
- 单列直插引脚封装模块
- 智能手机
- 平板电脑
- 信息娱乐系统
- 超极本
- Wi-Fi模块
- 游戏机
