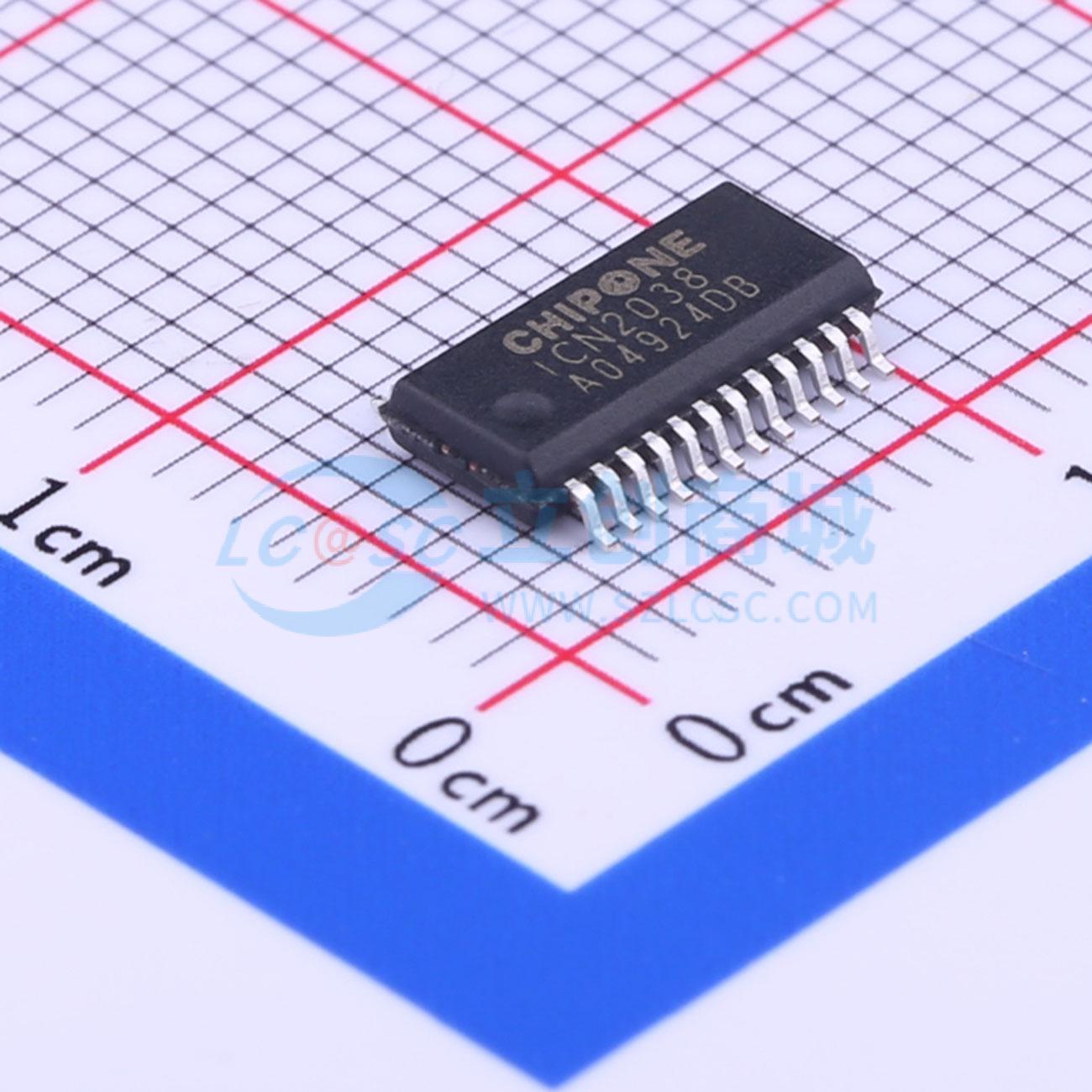

ICN2038
- 5+: ¥0.531271 / 个
- 50+: ¥0.436511 / 个
- 150+: ¥0.389131 / 个
- 500+: ¥0.353596 / 个 (折合1圆盘883.99元)
- 10000+: ¥0.307401 / 个 (折合1圆盘768.5元)
- 20000+: ¥0.305032 / 个 (折合1圆盘762.58元)
5+: |
¥0.531271 / 个 |
50+: |
¥0.436511 / 个 |
150+: |
¥0.389131 / 个 |
500+: |
¥0.353596 / 个 (折合1圆盘883.99元) |
10000+: |
¥0.307401 / 个 (折合1圆盘768.5元) |
20000+: |
¥0.305032 / 个 (折合1圆盘762.58元) |
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | LED驱动 |
ICN2038
16 路双锁存恒流输出 LED 驱动芯片
概述
ICN2038 是一款专为 LED 显示屏设计的驱动 IC,采用 16 路恒流灌电流输出。ICN2038 集成了“Noise FreeTM”技术,具有极佳的抗干扰特性,使恒流及低灰效果,不受 PCB 板的影响。并可选用不同的外挂电阻对输出级 电流大小进行调节,精确控制 LED 的发光亮度。同时通 过电流精确控制技术,可使片间误差低于±1.5%,通道间误差低于±1.5%。
ICN2038 集成了双锁存寄存器,在显示寄存器中 16bit 数据同时,还可以再继续存入 16bit 串行数据, 相比通用恒流源芯片,刷新率可以提高 50%以上。
特性
? 16 路恒流灌电流输出
? 输出电流范围:
0.5~45mA@VDD=5V
0.5~30mA@VDD=3.3V
? 电流精度
通道之间:±0.7%(典型值) ±1.5%(最大值)
芯片之间:±1.1%(典型值) ±1.5%(最大值)
? 快速输出电流响应 OE (最小值):40ns@VDD=5V
? I/O 施密特触发器输入
? 最大数据传输频率: 30MHz
? ESD HBM ~ 8KV
? 芯片工作电压:VDD=3.3~6V
? 工作温度范围: -40~85℃
? 具有改善灯珠损坏功能
? 具有消影功能
? 具有极佳的抗干扰能力和低灰度效果
? 改善因灯珠损坏产生的毛毛虫现象
? 双锁存,刷新率比通用恒流芯片提高 50%以上
封装
