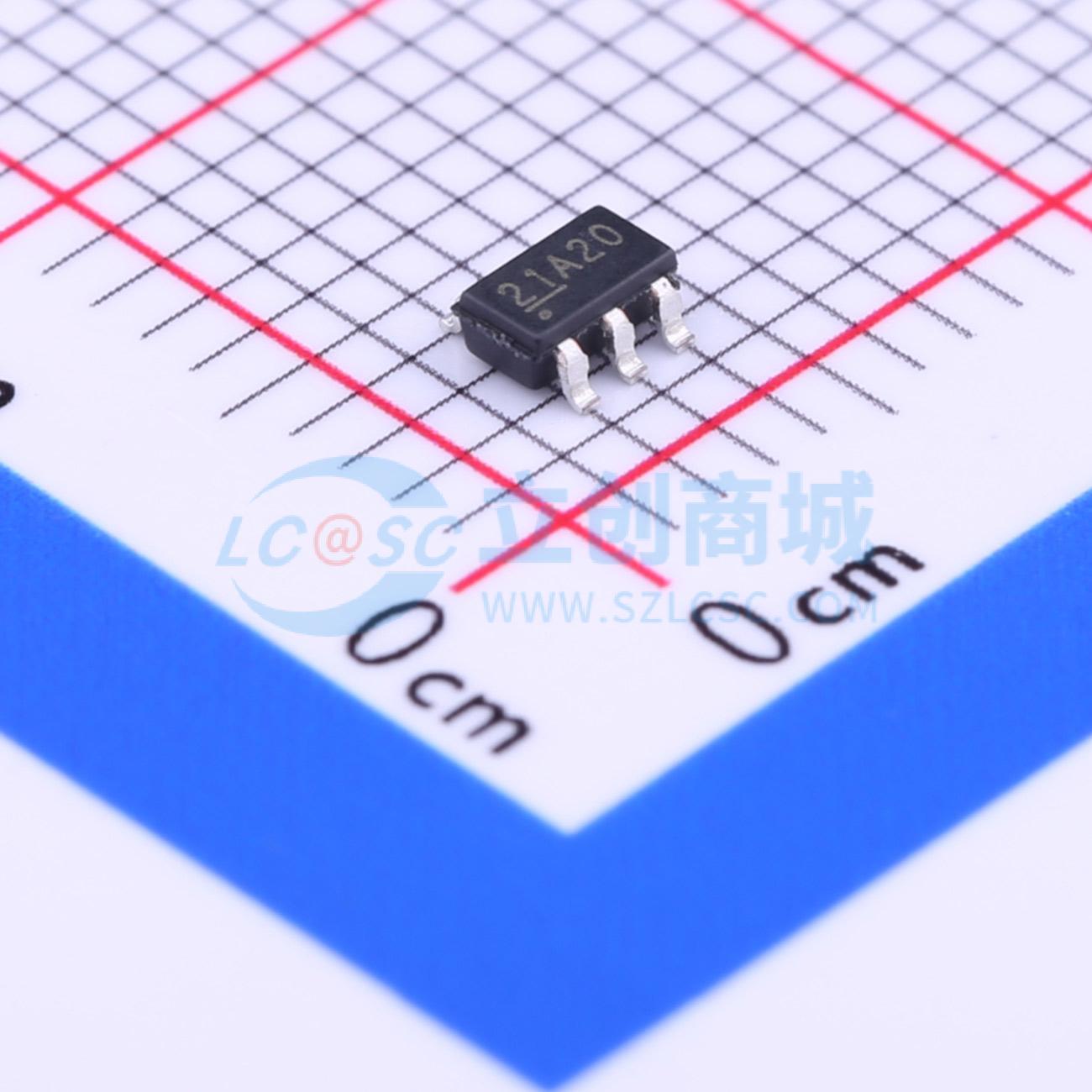

温馨提醒：图片仅供参考，商品以实物为准
NCT3521U
高端功率分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCT3521电源开关是一款集成式80mΩ电源开关IC，专为高端负载开关应用而设计。NCT3521电源开关的输入电压范围为3.0至5.5V，非常适合3V和5V系统。NCT3521电源开关还具备欠压锁定功能，当输入电压出现欠压情况时，会将开关关闭
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NCT3521U
- 商品编号
- C249427
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 80mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
NCT3521电源开关是一种集成的80mΩ电源开关IC，专为高侧负载切换应用设计。NCT3521电源开关的工作输入电压范围为3.0至5.5V，使其适用于3V和5V系统。NCT3521电源开关还具有欠压锁定功能，在输入电压低于设定值时会关闭开关。NCT3521还具备多种保护功能，包括限流和热关断，以防止在连续重载或短路情况下因功率耗散增加而导致的开关灾难性故障。内置的电荷泵用于驱动无寄生体二极管的N沟道MOSFET，以消除开关断电时的反向电流流动。NCT3521具有关断放电功能和软启动功能，这使得NCT3521具有缓慢开启和快速关闭的特点。其低静态电流和小封装特别适合电池供电设备。在关断模式下，静态电流降至小于1uA。
商品特性
- 80mΩ 高边MOSFET
- 持续电流高达2A，电流跳闸阈值2.5A
- 工作电压范围2.7至5.5V
- 典型VOUT开启上升时间1.9ms
- 欠压闭锁
- 70uA静态电源电流
- 1uA关断电流
- 高电平有效使能引脚
- 过流保护快速响应时间
- 反向输入-输出电压保护
- 可调关断放电
- 缓慢开启和快速关断
- SOT-23-5无铅（符合RoHS标准）且无卤素封装
- UL认证文件号：E346668
应用领域
- 受保护的高边电源开关
- 热插拔供电集线器
- 电池充电电路
