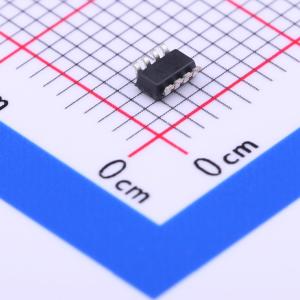

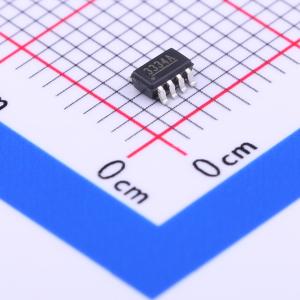

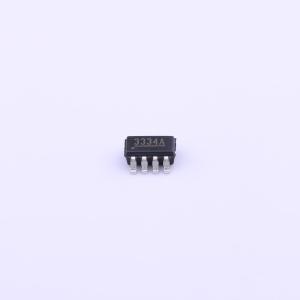

温馨提醒：图片仅供参考，商品以实物为准
NCT3933U
3通道、SMBus、7位灌/拉电流DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包括三个可调电流DAC，每个都能通过SMBus接口吸收和提供电流。每个输出有128个吸收和提供设置，由SMBus接口编程。输出电流也可分别编程实现两倍吸收/提供增加。具有步速控制功能，可轻松与通用DC/DC转换器接口进行电压调节。还提供节能功能，当系统进入待机模式时可降低60%的功耗。采用SOT23-8封装。
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NCT3933U
- 商品编号
- C249428
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 7位 | |
| 通道数 | 3 | |
| 接口类型 | 串行 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电流-非缓冲 | |
| 工作温度 | -20℃~+125℃ | |
| 上电复位 | 内置 | |
| 静态电流 | 1.5mA |
商品概述
NCT3933U包含三个可调电流DAC，每个DAC都能通过SMBus接口吸入和输出电流。每个输出端有128级吸入和输出电流设置，可通过SMBus接口进行编程。输出电流也可分别编程实现两倍吸入/输出电流增加。NCT3933U具备步进速度控制功能，可轻松与通用DC/DC转换器连接以进行电压调节。NCT3933U还提供节能功能，当系统进入待机模式时可降低60%的功耗。NCT3933U采用SOT23 - 8封装。
商品特性
- 3通道电流DAC
- 可编程128级吸入和输出电流
- 满量程电流0至±1270uA
- 可编程实现两倍输出电流
- 5%输出精度
- 接口：SMBus串行接口
- 兼容SMBus 2.0
- 接口地址选择引脚允许在同一SMBus上连接六个设备
- 3V至5.5V工作范围
- 节能功能
- 看门狗定时器
- 可编程步进速度控制
- 外部元件数量少
- 低成本且易于使用
- -20℃至125℃温度范围
- SOT23 - 8环保封装（无铅无卤）
应用领域
- 主板和显卡的电源调节
- 电源裕度调整
- 可调电流吸收或源
- LCD亮度和对比度调节
