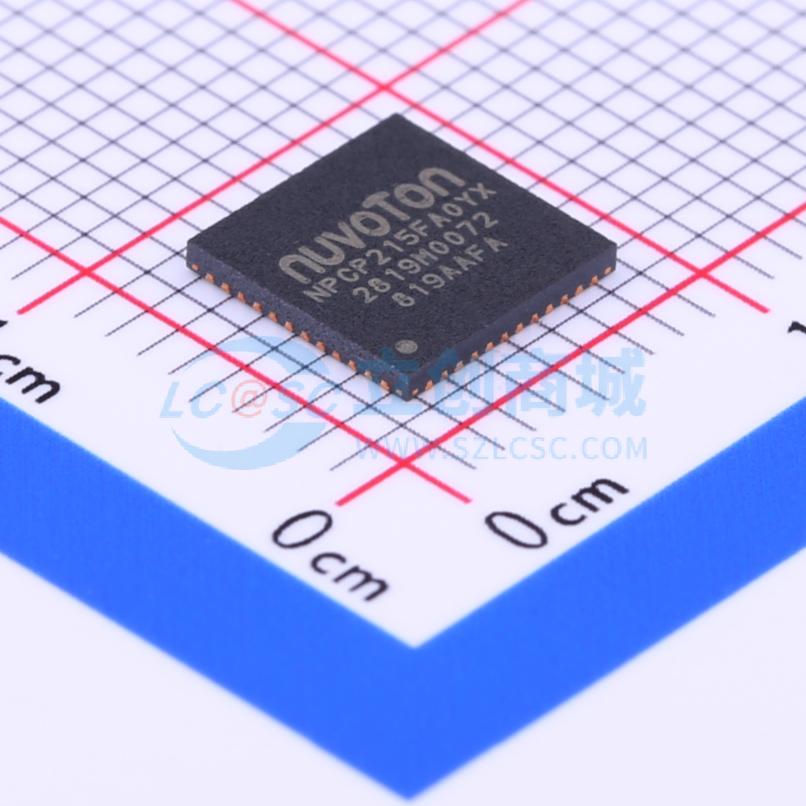

温馨提醒：图片仅供参考，商品以实物为准
NPCP215FA0YX
20W立体声D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NPCP215x 器件是新唐音频增强系列产品的一员，专为消费电子应用而优化。NPCP215x 集成了 Waves 公司设计的音频增强算法套件 MaxxAudio-3。
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NPCP215FA0YX
- 商品编号
- C249433
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.258克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 20Wx2@8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9V~26.4V | |
| 信噪比 | 100dB | |
| 效率 | 90% |
商品概述
新唐科技的NPCP215x器件是新唐音频增强系列产品的一员，专为消费电子应用而优化。 NPCP215x集成了由Waves公司设计的音频增强算法套件MaxxAudio - 3。 该算法套件采用基于心理声学的先进方法，即使使用超薄扬声器、功率有限的放大器以及存在其他声学限制（现代消费电子设备中常见的情况），也能提供饱满、丰富、令人兴奋且身临其境的音效。
商品特性
- 提升低性能扬声器的音质
- 节省系统级物料清单成本
- 支持立体声或立体声+低音炮模式
- I2C控制
- 24位精度
- 音频算法：MAXXBASS、WMAXX3D、MAXXTREBLE、MAXXEQ、MAXXVOLUME、MAXXLEVELER、MAXXDIALOG
- 音频输入：最多四个I2S或同步串行接口（SSI）输入
- 音频输出：
- 最多三个I2S或SSI输出
- D类功率输出最高可达2x20W
- 2.1声道功率输出最高可达2x10W + 20W（内部生成低音炮信号）
- 信噪比100 dB
- 典型功率效率90%
- 多种保护传感器
- 多个通用数字信号可供应用使用（GPIO）
- 逻辑电源3.3V，电源最高可达26.4V
- 7x7 mm、48引脚四方扁平无引脚（QFN）封装
- 同步串行接口（SSI）
- 与I2S兼容
- I2C接口
- 符合1992年发布的I2C - BUS规范修订版1.0
- 主或从接口
- 支持7位地址模式
- 处理单元：24位、125 MIPS
- D类功率最高可达2x20W（负载6Ω或8Ω，总谐波失真0.5%）；2.1声道功率输出最高可达2x10W + 20W（内部生成低音炮信号）
- 1W功率下总谐波失真小于0.4%
- 保护功能：
- 过流保护
- 欠压保护
- 过温保护
- 跳线输入控制操作模式
- PLL参考时钟选择（REF跳线）
- 测试模式选择（nTEST跳线）
- I2C主从选择（I2CMS跳线）
- 启动选项
- ROM代码运行
- 可加载算法以实现新功能或修补ROM代码
- 输入时钟
- SSI / I2S时钟：1 MHz - 5 MHz输入
- 可选晶体振荡器或输入时钟
- 电源
- 3.3V逻辑电源
- 9V至26.4V电源
- 省电模式
- 掉电功耗小于100 mW
- 功率级关断
