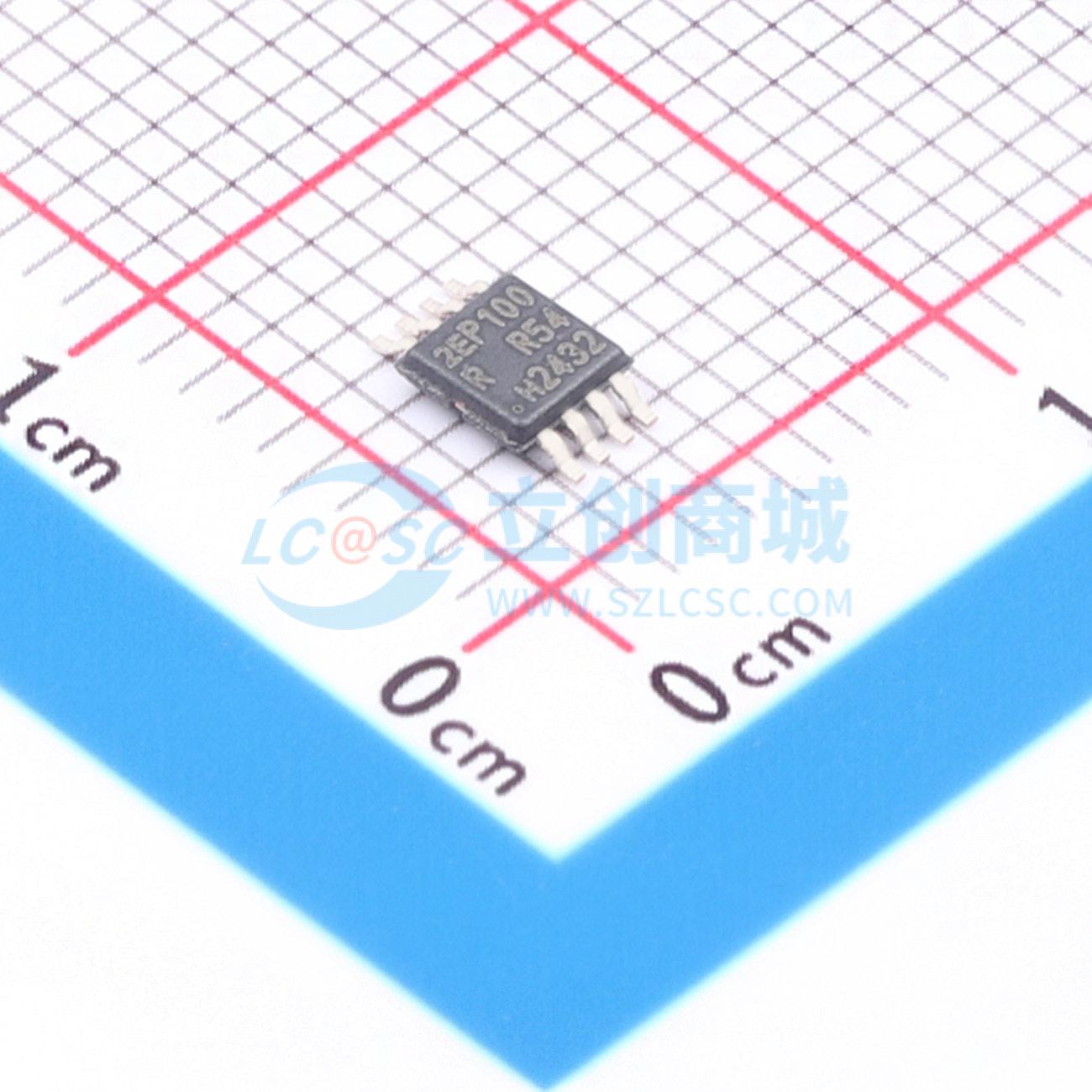

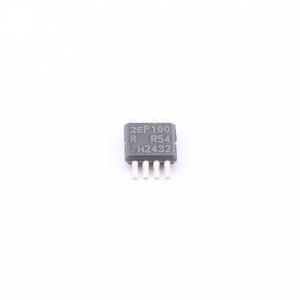

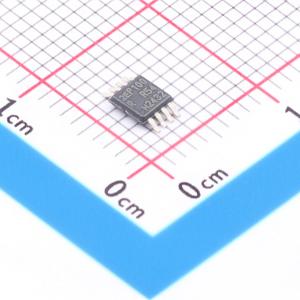

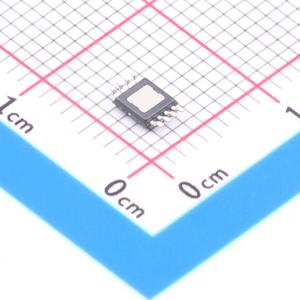

2EP100RXTMA1
2EP100RXTMA1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是全桥变压器驱动器系列，可为开环隔离电源的输出提供高达13W的功率。针对多种开关（如TRENCHSTOP IGBT、OptiMOS MOSFET、CoolMOS超结MOSFET、CoolGaN高电子迁移率晶体管和CoolSiC MOSFET）的栅极驱动器进行了优化，可与EiceDRIVER栅极驱动器IC和其他类似产品配合使用。有41种可选的开关频率或可同步到外部PWM以适应变压器。有41种可选的占空比选项来调整输出电源电压。提供多种安全功能，如欠压锁定（UVLO）监控、过温保护、输出短路保护、平均过流保护、软启动和就绪输出。采用热增强型封装PG-TSSOP-8-1，引脚间距为0.65mm。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2EP100RXTMA1
- 商品编号
- C22814662
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 短路保护(SCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 1V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
2EP1xxR 是一款全桥变压器驱动器系列，可在开环隔离电源中提供高达 13W 的输出功率。它专为多种开关器件的栅极驱动器供电而优化，例如 TRENCHSTOP IGBT、OptiMOS MOSFET、CoolMOS 超结 MOSFET、CoolGaN 高电子迁移率晶体管以及 CoolSiC MOSFET，可与 EiceDRIVER 栅极驱动器 IC 及其他类似产品配合使用。该系列提供以下产品型号：2EP100R 和 2EP101R 针对 IGBT 和 SiC MOSFET 栅极驱动器电源的低元件数量设计进行了优化；2EP110R 允许精细调整占空比，以适应 SiC 和 GaN 功率开关的应用要求，调整输出电压比；2EP130R 针对高度灵活的设计进行了优化，以适应不同的应用需求，它提供 5 级过流保护。所有 2EP1xxR 系列型号均提供多项安全功能以确保设备安全运行，例如欠压锁定监测、过温保护、输出短路保护、平均过流保护、软启动和就绪输出。该系列提供热增强型封装 PG-TSSOP-8-1，引脚间距为 0.65mm。
商品特性
- 开环全桥变压器驱动器，适用于为各种开关技术（IGBT、SiC MOSFET、GaN HEMT 等）设计隔离式栅极驱动器电源
- 宽输入电源范围：4.5V ~ 20V
- 支持高达 5W 的输出电源
- 宽频率范围：使用内部振荡器或外部时钟时，频率范围为 50kHz ~ 695kHz
- 高精度占空比调整范围：10% ~ 50%
- 可调过流阈值
- 电源输出短路保护
- 过温保护
- 就绪输出，用于指示正常运行状态
- 小型、节省空间的封装
应用领域
- 工业电机驱动器
- 太阳能逆变器
- 不间断电源和储能系统
- 焊接
- 商用空调
