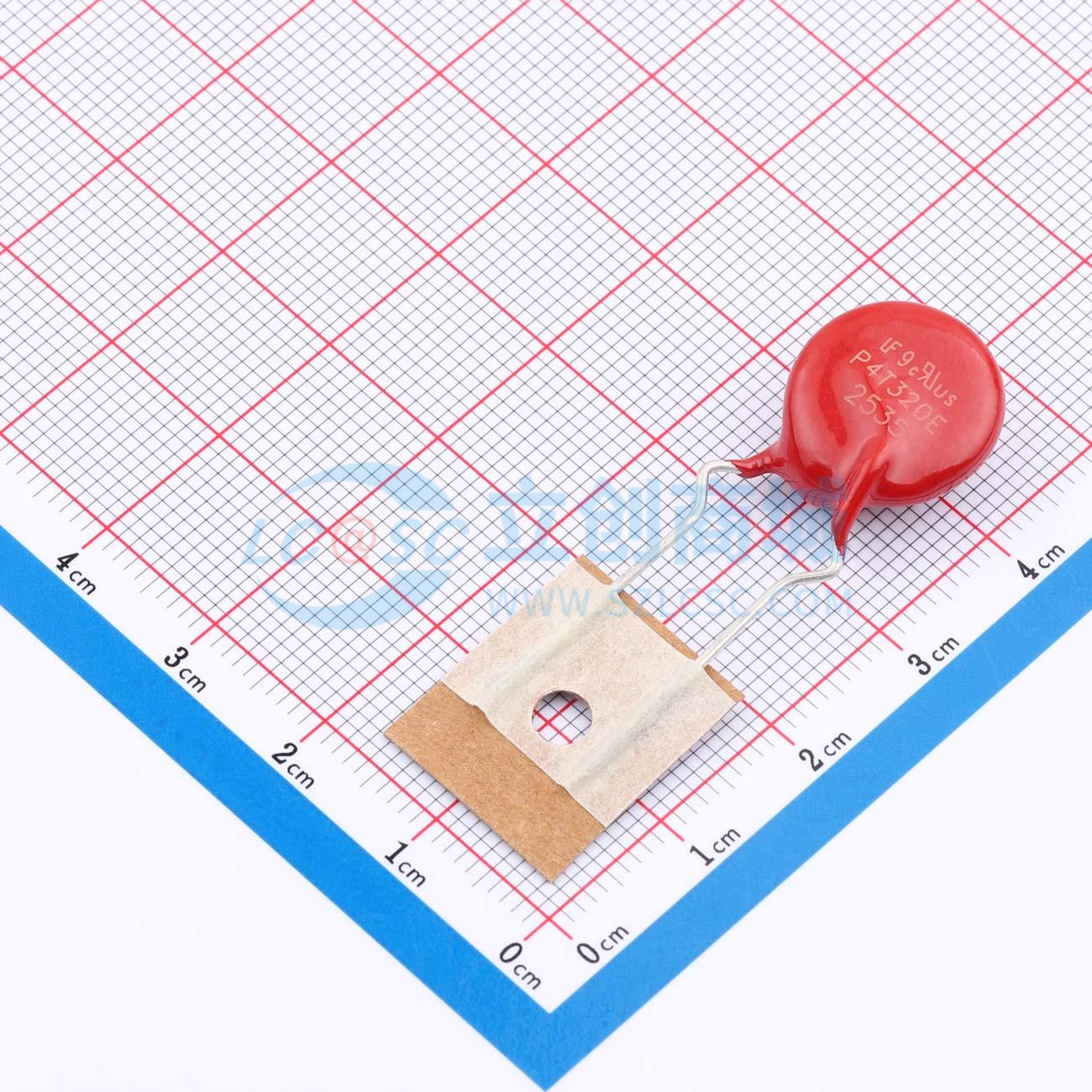

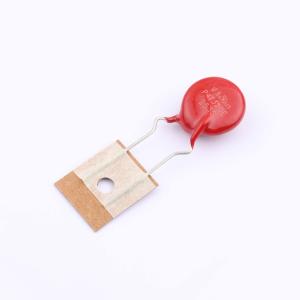

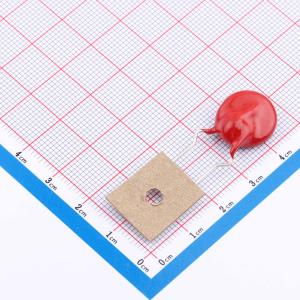

TMOV14RP320EL2T7

径向引线热保护压敏电阻，用于集成电路保护。

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Littelfuse/IXYS
商品型号: TMOV14RP320EL2T7
商品编号: C22815876
商品封装: 插件
包装方式: 盒装
商品毛重: 1克(g)

商品参数

商品概述

Littelfuse TMOV和iTMOV热保护压敏电阻代表了集成电路保护领域的新发展。两种版本均采用径向引线金属氧化物压敏电阻，并集成了热激活元件，该元件设计用于在UL1449概述的异常过压、限流条件下因过热而断开。TMOV和iTMOV压敏电阻的集成热元件，结合适当的外壳设计，有助于促进浪涌保护器模块符合UL1449标准，适用于线缆连接和永久连接应用。TMOV和iTMOV压敏电阻由于集成热元件紧邻MOV本体，提供了快速的热响应。集成配置还提供了比大多数分立解决方案更低的电感，从而改善了对快速过压瞬变的钳位性能。iTMOV压敏电阻与TMOV压敏电阻的不同之处在于包含第三根引线，用于指示MOV已从电路中断开。该引线便于连接到监控电路。此外，TMOV和iTMOV压敏电阻可进行波峰焊，从而简化最终产品组装，并减少与手工焊接操作相关的费用和返工。

商品特性

符合RoHS标准，提供无卤素和无铅选项
设计用于促进浪涌保护器产品符合UL1449标准
高峰值浪涌电流额定值高达10kA
可进行波峰焊
标准引线形式和间距选项
-55°C ~ +85°C工作温度范围
提供三引线版本用于指示目的

应用领域

SPD产品
AC面板保护模块
AC线路电源
浪涌保护排插连接器
AC电能表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	压敏电阻
	压敏电压	561V
	钳位电压	840V
	工作电压(DC)	420V
	工作电压(AC)	320V

	属性	参数值
	峰值浪涌电流	6kA
	能量	136J
	静态电容	50pF@1MHz
	静态功率	-
	脚间距	7.5mm
