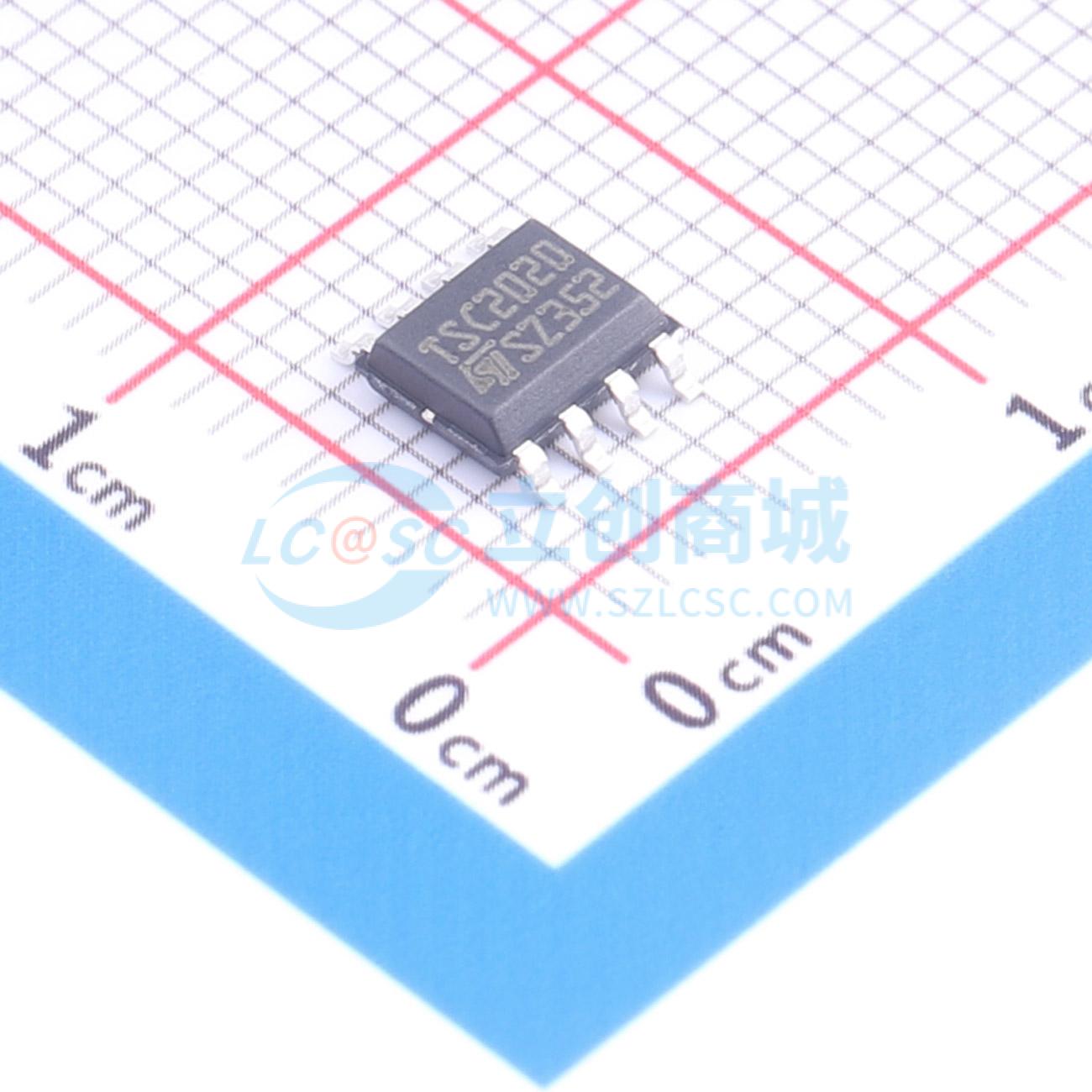

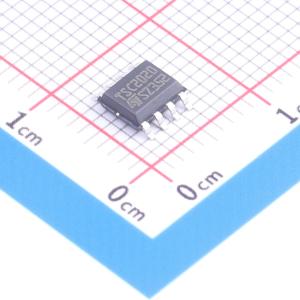

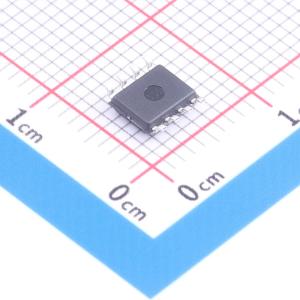

温馨提醒：图片仅供参考，商品以实物为准
TSC2020IDT
精密双向电流检测放大器，支持宽共模电压，具备高共模抑制比和内部固定增益
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC2020IDT
- 商品编号
- C22816613
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.231667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -4V~100V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 650kHz；700kHz | |
| 输入偏置电流(Ib) | 100uA；200uA | |
| 输入失调电压(Vos) | 150uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±70V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.8mA；1.7mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 2V/us；1.8V/us | |
| 共模抑制比(CMRR) | 112dB | |
| 输入电压噪声密度(eN) | 63nV/√Hz@1kHz；53nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
TSC2020、TSC2021和TSC2022是一系列精密双向电流检测放大器。它们可通过分流电阻在-4至+100V的宽共模电压范围内检测电流，不受电源电压影响。能够检测极低的压降，最大限度减少测量误差。这些器件可用于精密电流测量、过流保护、电流监控和反馈回路等多种功能，在2.7至5.5V的电源电压范围以及-40至125℃的环境温度范围内均可完全工作。
商品特性
- 宽共模电压范围：-4至100V
- 共模抑制比（CMR）：最小100dB
- 失调电压：最大±150μV
- 失调漂移：最大0.5μV/℃
- 增强型PWM抑制
- 电源电压：2.7至5.5V
- 内部固定增益：TSC2020为20V/V，TSC2021为50V/V，TSC2022为100V/V
- 增益误差：最大0.3%
- 增益漂移：最大3.5ppm/℃
- 封装类型：SO8、MiniSO8和TSSOP8
- 符合AEC-Q100标准
应用领域
- 高端/低端电流检测
- 电池管理系统
- 48V配电
- 48V电动工具
- 电机控制
- 汽车领域
