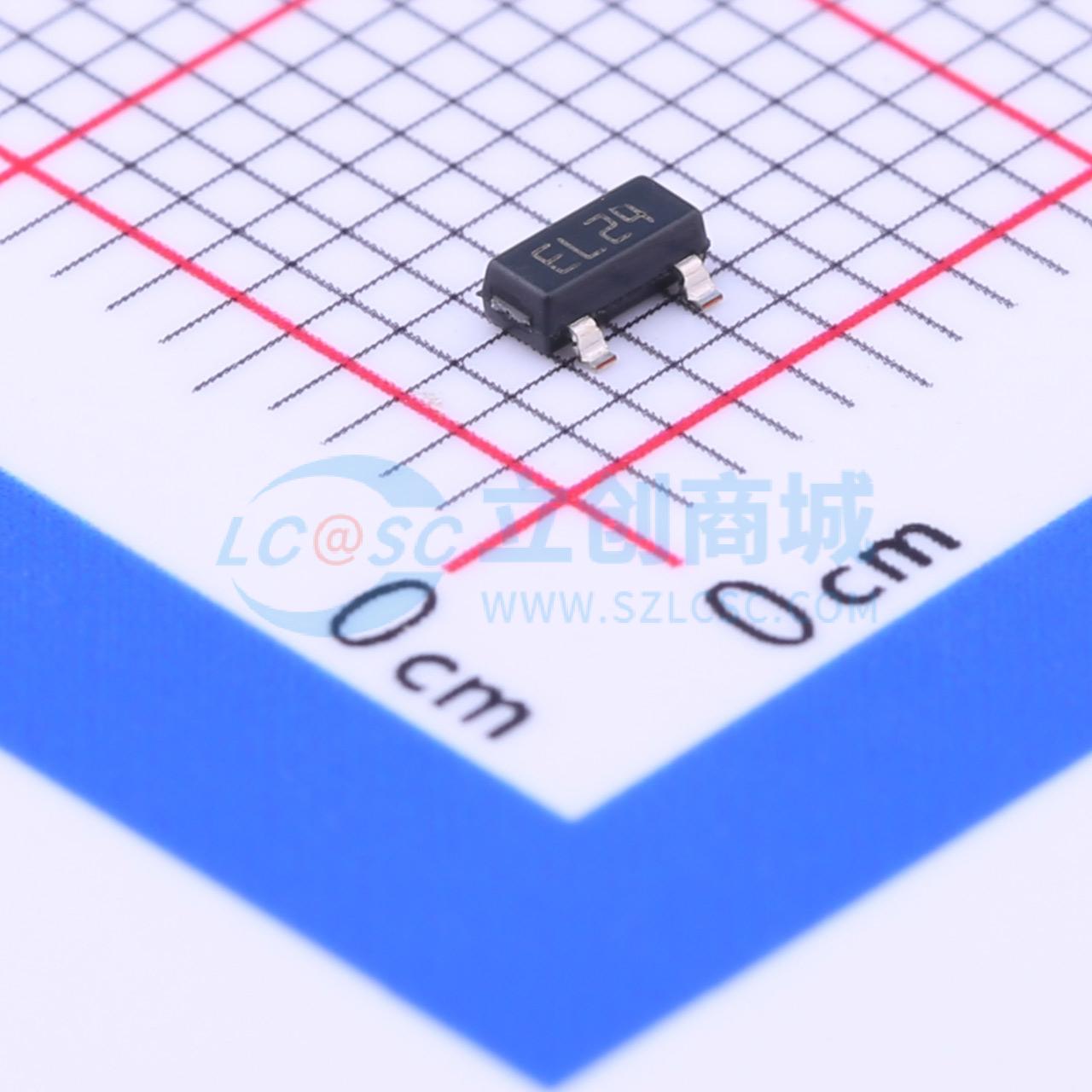

温馨提醒：图片仅供参考，商品以实物为准
ESDCAN24-2BLY
双向ESD 24V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车用双线TVS，SOT23-3L封装，用于CAN总线（12 V系统）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDCAN24-2BLY
- 商品编号
- C246766
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 230W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.2V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
ESDCAN01-2BLY和ESDCAN24-2BLY是双线路瞬态抑制二极管，专为保护汽车CAN总线线路免受静电放电（ESD）影响而设计。
商品特性
- 双线路ESD和EOS保护
- 击穿电压：VBR
- ESDCAN24-2BLY：27V
- ESDCAN01-2BLY：25V
- 双向器件
- 最大脉冲功率：230W（8/20μs）
- 低钳位系数VCL/VBR
- 低漏电流
- 符合ECOPACK®2标准的组件
- 通过AEC-Q101认证
应用领域
- 必须抑制静电放电和其他瞬态现象的汽车控制器局域网（CAN）总线线路。
