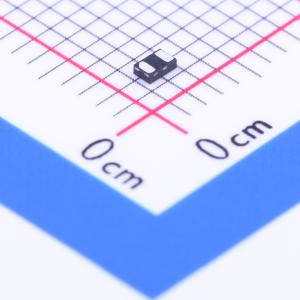

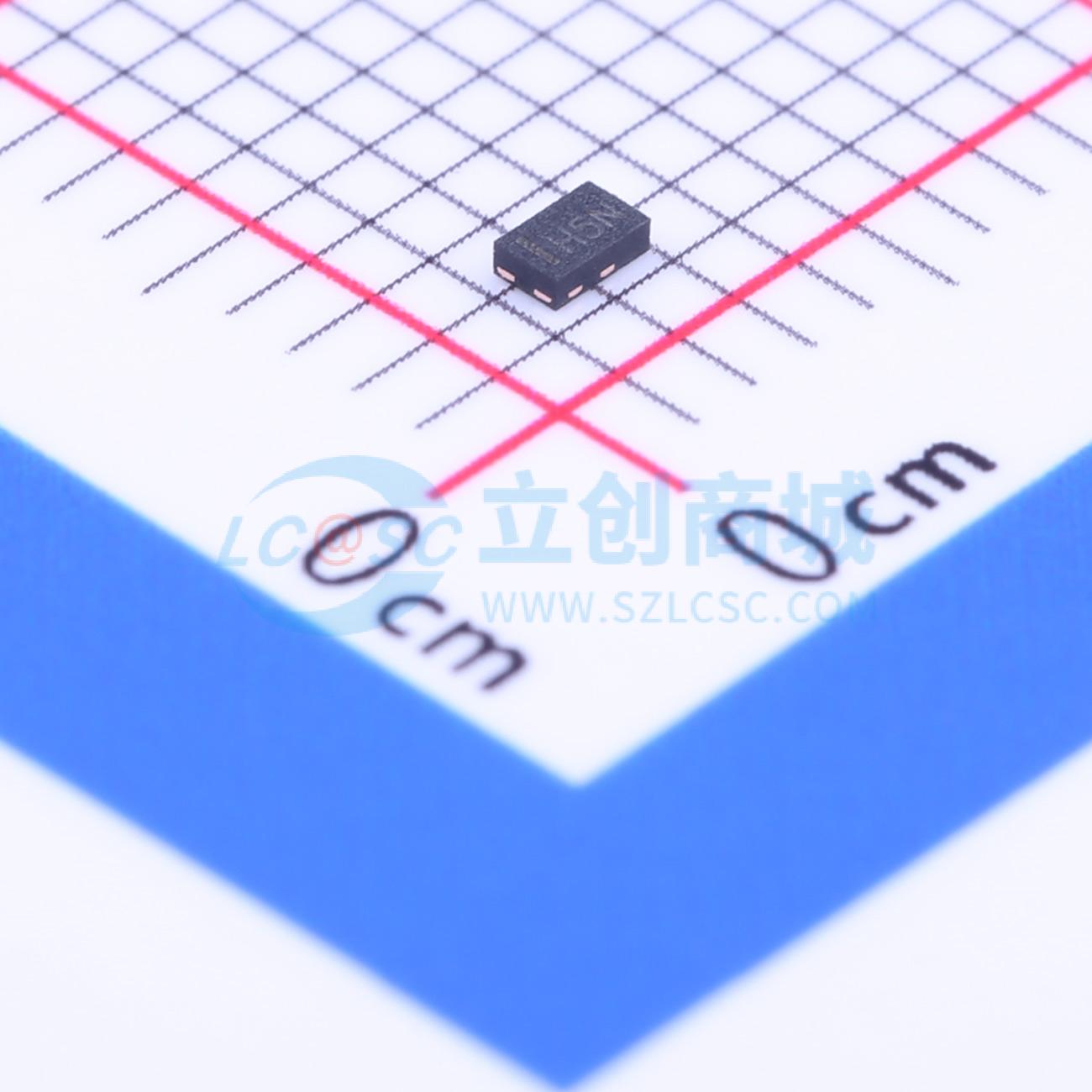

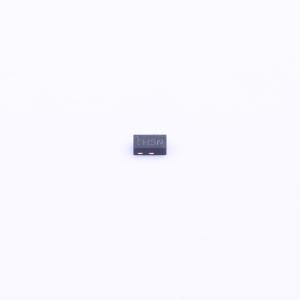

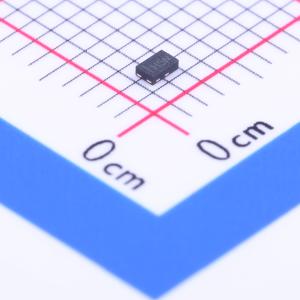

温馨提醒：图片仅供参考，商品以实物为准

PTVSHC2EN5VU

单向 5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTVSHC2EN5VU静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，且与MLV相比无器件性能退化问题。PTVSHC2EN5VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC2EN5VU采用DFN1610 - 2L封装，工作电压为7伏。它用于满足IEC 61000 - 4 - 2标准的ESD抗扰度要求，空气放电±30kV，接触放电±30kV。
品牌名称: Prisemi(芯导)
商品型号: PTVSHC2EN5VU
商品编号: C246779
商品封装: DFN1610-2L
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

PTVSHC2EN5VU静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，且与MLV相比无器件性能退化问题。PTVSHC2EN5VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC2EN5VU采用DFN1610 - 2L封装，工作电压为7伏。它用于满足IEC 61000 - 4 - 2标准的ESD抗扰度要求，空气放电±30kV，接触放电±30kV。

商品特性

每线路1600W峰值脉冲功率（tP = 8/20μs）
DFN1610 - 2L封装
典型响应时间< 1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（电快速瞬变脉冲群EFT）80A（5/50ns）；IEC 61000 - 4 - 5（雷击）130A（8/20us）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	8V
	击穿电压	7V

	属性	参数值
	反向电流(Ir)	2uA
	通道数	单路
	防护等级	IEC 61000-4-5
	类型	ESD
	Cj-结电容	1000pF
