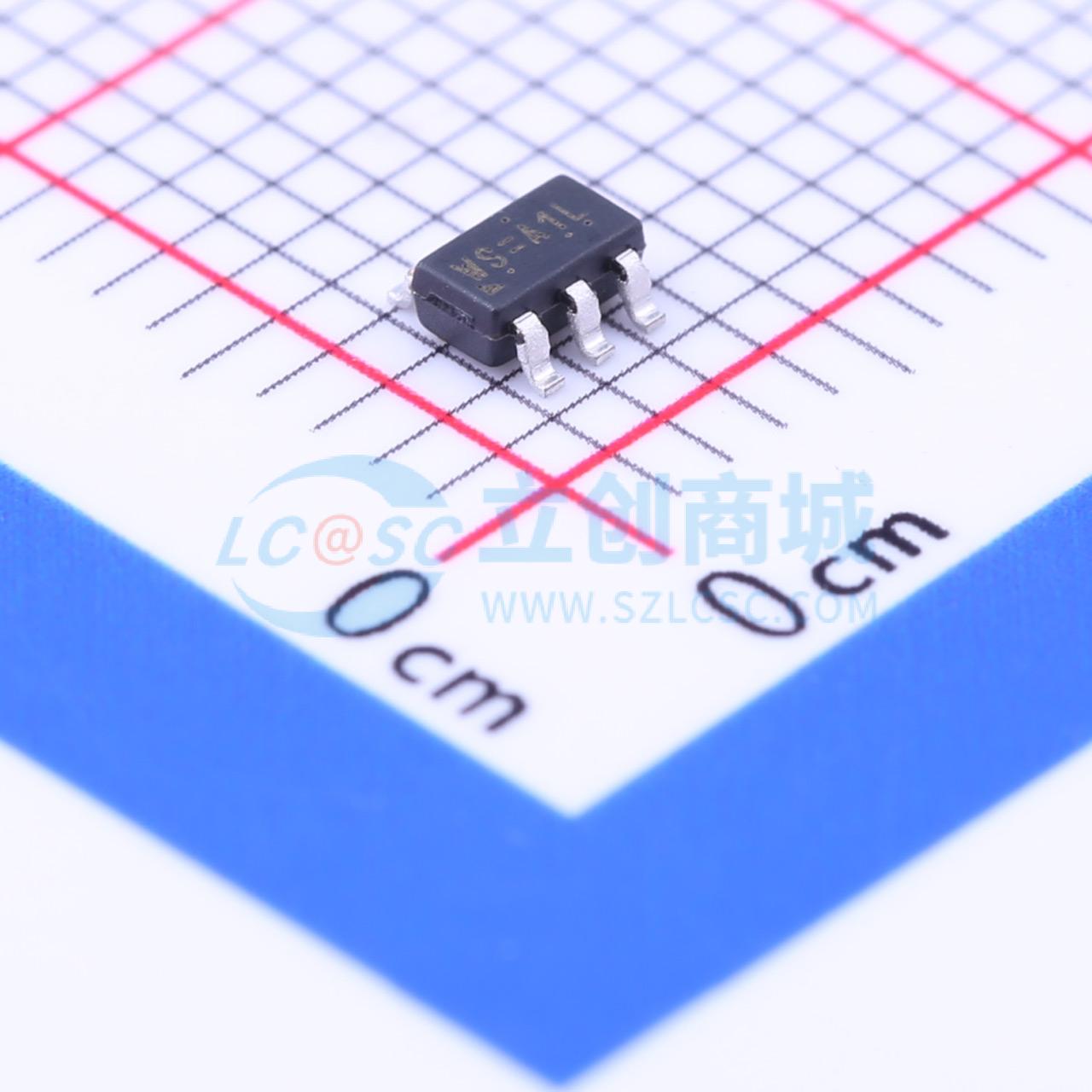

RT8008GB

高效率PWM降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8008是一款高效率的脉冲宽度调制(PWM)降压DC/DC转换器,能够提供600mA的输出电流。输入电压范围为2.5V到5.5V,支持固定和可调输出电压。内部同步整流器显著降低了导通损耗,无需外部肖特基二极管。开关频率为1.5MHz,采用SOT-23-5和TSOT-23-5封装。
品牌名称: RICHTEK(立锜)
商品型号: RT8008GB
商品编号: C23729
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.643克(g)

商品参数

商品概述

RT8008是一款高效脉冲宽度调制（PWM）降压型DC/DC转换器。该转换器能够在2.5V至5.5V的宽输入电压范围内提供600mA的输出电流，非常适合由单节锂离子电池或该范围内其他电源供电的便携式电子设备，如手机、个人数字助理（PDA）和手持终端。内部低导通电阻（RDS(ON)）的同步整流器显著降低了PWM模式下的传导损耗。在实际应用中，无需外部肖特基二极管。当电感电流较低时，RT8008会自动关闭同步整流器，进入不连续PWM模式，从而提高轻载条件下的效率。当正常PWM无法通过持续导通上P沟道MOSFET来提供稳压输出电压时，RT8008进入低压差（LDO）模式。当使能（EN）引脚拉低时，RT8008进入关断模式，功耗低于0.1μA。由于固定工作频率为1.5MHz，开关纹波可通过小型封装滤波元件轻松平滑。结合小型SOT - 23 - 5和TSOT - 23 - 5封装，可实现小尺寸PCB应用。其他特性包括软启动、精度为2%的低内部参考电压、过温保护和过流保护。

商品特性

输入电压范围：2.5V至5.5V
输出电压可调范围：0.6V至∀ₙ
固定/可调输出电压：1.0V、1.2V、1.5V、1.8V、2.5V和3.3V
输出电流：600mA，峰值电流：1A
效率：±gs%
无需肖特基二极管
1.5MHz固定频率PWM工作模式
小型SOT - 23 - 5和TSOT - 23 - 5封装
符合RoHS标准，100%无铅

应用领域

手机
个人信息设备
无线和DSL调制解调器
MP3播放器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	600mA
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
