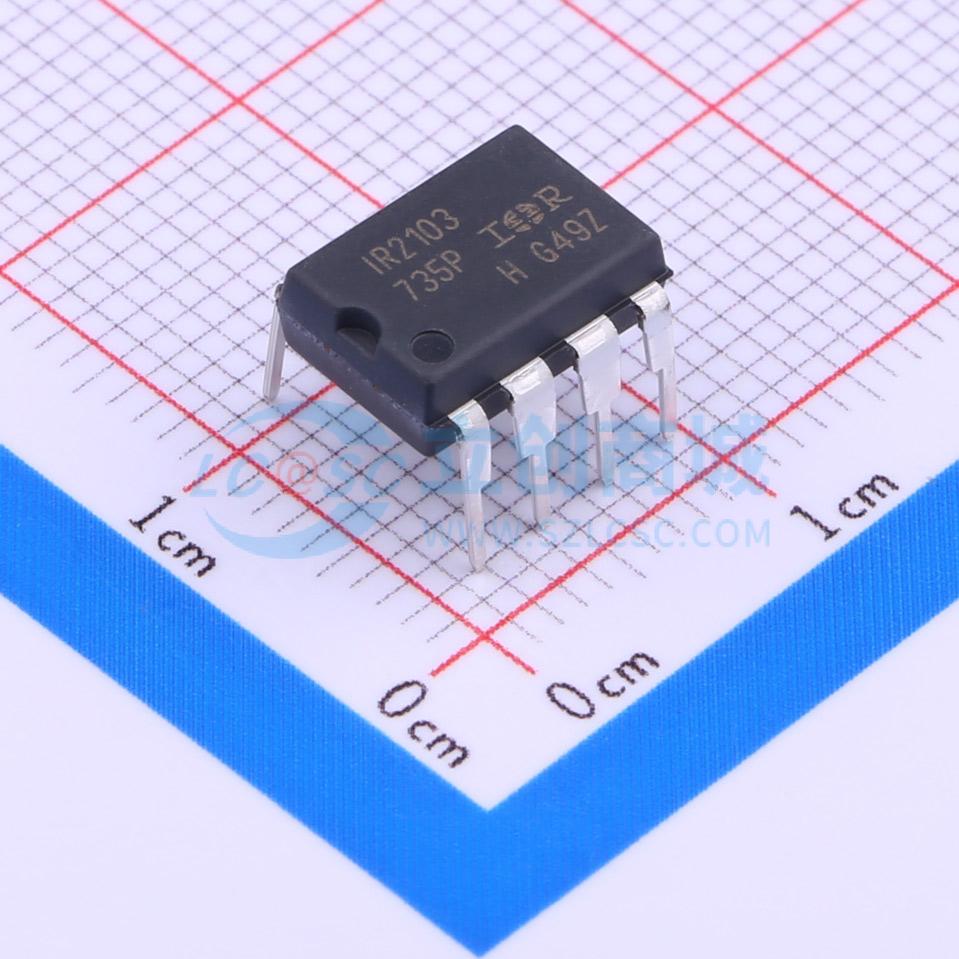

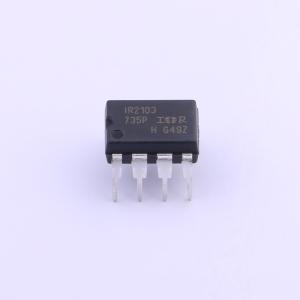

IR2103PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600V，半桥式驱动器，门驱动供应电压范围：10V to 20V
品牌名称: Infineon(英飞凌)
商品型号: IR2103PBF
商品编号: C23701
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.98克(g)

商品参数

商品概述

IR2103(S) 是高压、高速功率 MOSFET 和 IGBT 驱动器，具有独立的高端和低端参考输出通道。专利的 HVIC 和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3V 逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的 N 沟道功率 MOSFET 或 IGBT，其工作电压高达 600 伏。

商品特性

为自举操作设计的浮动通道
可在高达 +600V 电压下完全正常工作
耐受负瞬态电压
抗 dV/dt 干扰
栅极驱动电源范围为 10 至 20V
欠压锁定
与 3.3V、5V 和 15V 逻辑兼容
交叉导通预防逻辑
双通道匹配的传播延迟
内部设置死区时间
高端输出与 HIN 输入同相
低端输出与 LIN 输入反相

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

近期成交21单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	270mA

	属性	参数值
	拉电流(IOH)	130mA
	工作电压	10V~20V
	上升时间(tr)	100ns
	下降时间(tf)	50ns
	工作温度	-40℃~+150℃@(Tj)
