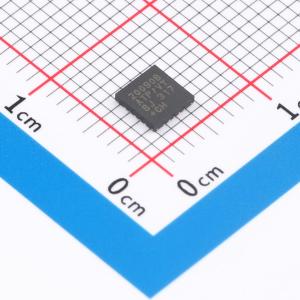

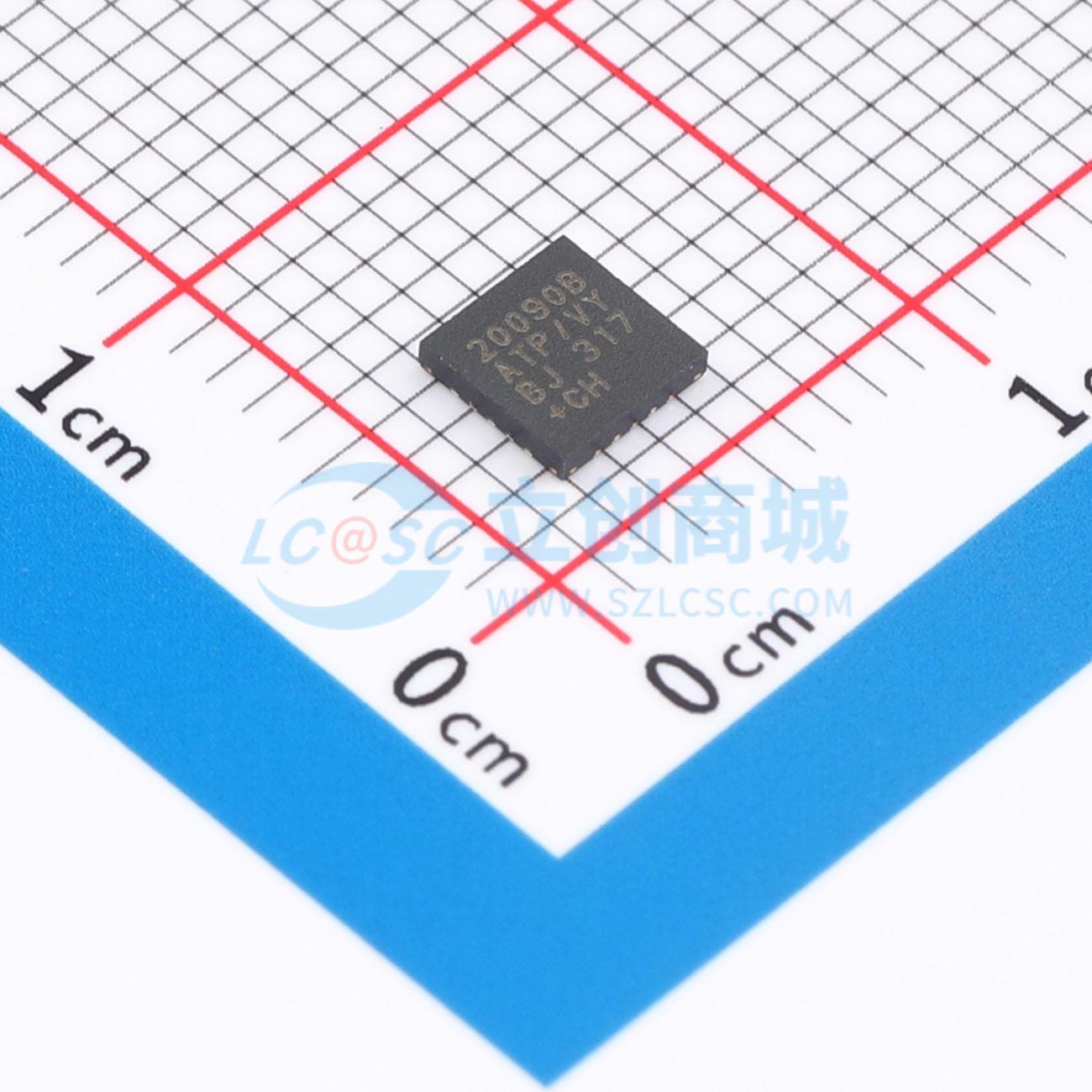

MAX20090BATP/VY+T

汽车高压高亮度LED控制器，具有宽输入范围、集成高端电流检测放大器和灵活架构

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20090BATP/VY+T
商品编号: C22660993

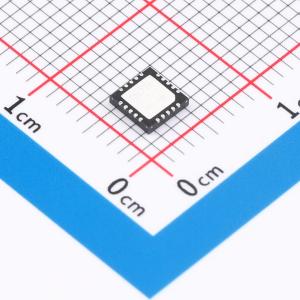

商品封装: TQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX20090是一款适用于汽车前照明应用（如远光灯、近光灯、日间行车灯（DRL）、转向指示灯、雾灯及其他LED灯具）的单通道高亮度LED（HB LED）驱动器。其输入电压范围为5V至65V，可驱动最大输出电压为65V的LED串。该器件在LED串的高压侧检测输出电流，高压侧电流检测可防范输出到地或电池输入端的短路，同时也是驱动LED最灵活的方案，支持升压、高压侧降压、SEPIC模式或升降压模式配置。PWM输入可提供高达1000:1的LED调光比，ICTRL输入可为控制器提供额外的模拟调光能力。该器件还包含故障标志（FLT），用于指示LED开串、短路和热关断。器件内置扩频调制，可改善电磁兼容性能。必要时也可用于zeta和Ćuk转换器配置。

商品特性

+5V至+65V宽输入电压范围
+65V最大升压输出电压
ICTRL引脚用于模拟调光
集成高压侧电流检测放大器
200Hz板载斜坡简化PWM调光
可配置为升压、高压侧降压、SEPIC、升降压、Zeta和Ćuk拓扑
可编程开关频率（200kHz至2.2MHz）
扩频调制降低EMI噪声
通过故障标志实现故障诊断
短路、过压和热保护
-40℃至+125℃工作温度范围

应用领域

汽车外部照明
远光灯/近光灯/信号灯/位置灯
日间行车灯（DRL）
雾灯和自适应前照明组件
抬头显示
商业、工业和建筑照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5V~65V
	开关频率	200kHz~2.2MHz
	通道数	1

	属性	参数值
	输出电压	65V
	调光	PWM；模拟
	拓扑结构	升压；SEPIC；降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
