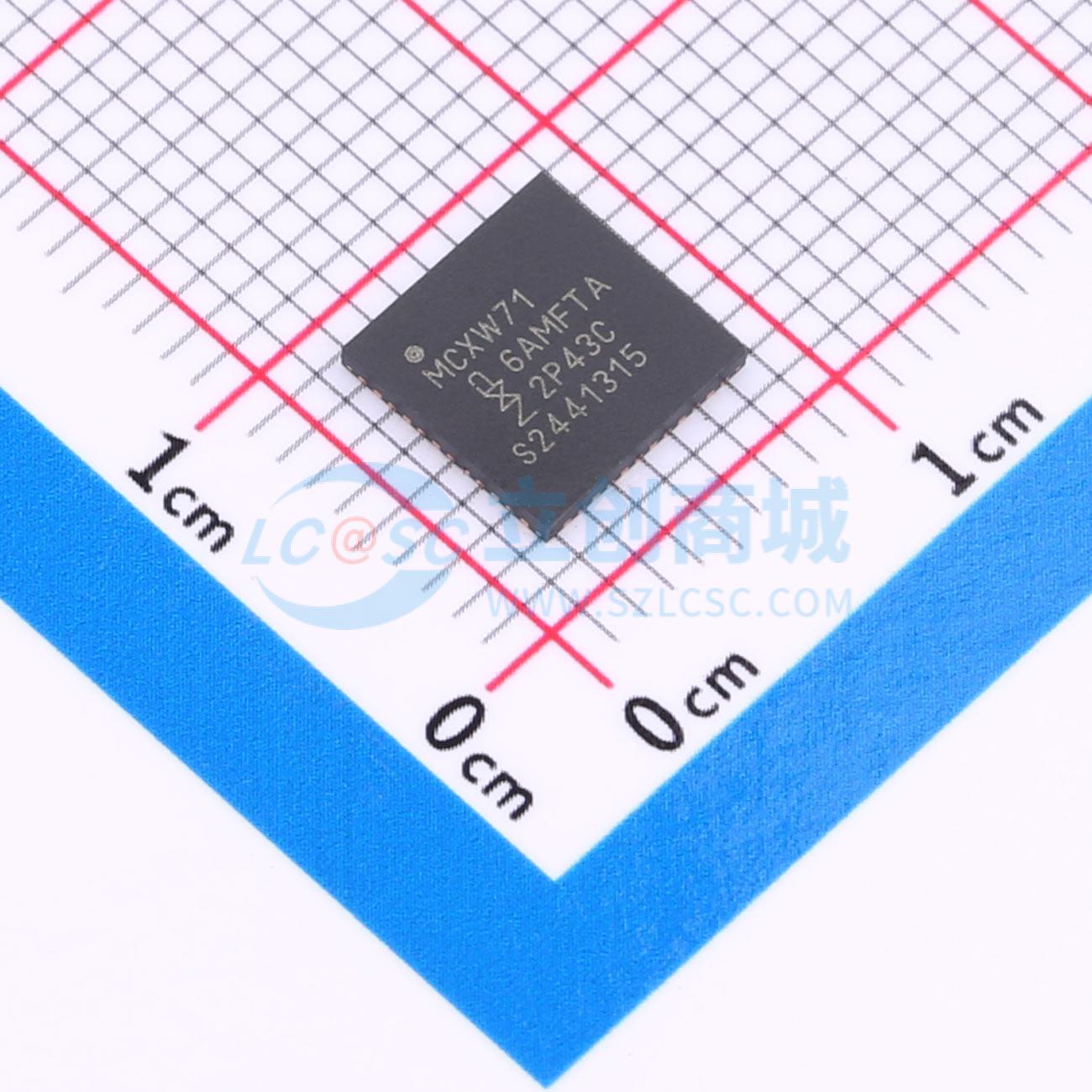

MCXW716AMFTAT实物图

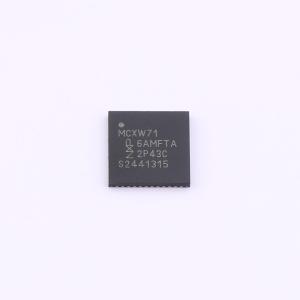

  • MCXW716AMFTAT商品缩略图
  • MCXW716AMFTAT商品缩略图
  • MCXW716AMFTAT商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MCXW716AMFTAT

低功耗、高安全性单芯片多协议无线MCU

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
特性：低功耗、高安全性的单芯片多协议无线MCU，集成高性能蓝牙低功耗5.3版无线电和支持Thread、Matter和Zigbee的IEEE 802.15.4无线电，以及用于工业应用的CAN FD。 采用三核架构，隔离连接、计算和安全功能。 集成符合ISO 11898-1标准、支持CAN和CAN FD的FlexCAN。 多协议无线电节能，支持全同步双PAN以实现Thread和Zigbee，并设计用于与Wi-Fi共存。 集成先进的可扩展安全架构，包括Arm TrustZone-M、资源域控制器和支持硬件加密加速器、随机数生成器、密钥生成、存储和管理以及安全调试的隔离EdgeLock Secure Enclave。 闪存内容可选择存储为加密数据并即时解密，保护敏感数据和算法。 采用灵活的节能架构，延长物联网设备电池寿命并降低能耗。 典型活动核心电流：在96 MHz时 < 5.3 mA（< 55 μA/MHz）
品牌名称
NXP(恩智浦)
商品型号
MCXW716AMFTAT
商品编号
C22663069
商品封装
HVQFN-48(7x7)​
包装方式
袋装
商品毛重
0.13克(g)

商品参数

暂无内容图标

参数完善中

商品特性

  • 低功耗、高安全性的单芯片多协议无线MCU，集成高性能蓝牙低功耗5.3版无线电和支持Thread、Matter和Zigbee的IEEE 802.15.4无线电以及用于工业应用的CAN FD。采用三核架构，隔离连接、计算和安全功能。
  • 集成符合ISO 11898 - 1标准的支持CAN和CAN FD的FlexCAN。多协议无线电节能，支持全同步双PAN以实现Thread和Zigbee，专为Wi - Fi共存而设计，配备经过测试的Matter、Thread、Zigbee和蓝牙低功耗软件栈，适用于独立和托管应用，可实现一系列物联网和工业应用。
  • 集成先进的、可扩展的安全架构，包括Arm TrustZone - M、资源域控制器和隔离的EdgeLock安全飞地，支持硬件加密加速器、随机数生成器、密钥生成、存储和管理以及安全调试。闪存内容可选择存储为加密数据并实时解密，保护敏感数据和算法。
  • 采用灵活的节能架构，延长物联网设备电池寿命并减少能源消耗。
  • 高达96 MHz Arm Cortex - M33核心，具备TrustZone - M、IEEE 754 FPU、DSP、MPU、NVIC、SysTick。
  • 8 KB代码缓存，提高性能和效率。
  • 1 MB闪存，128 KB SRAM，安全启动ROM。
  • 蓝牙LE控制器栈和收发器驱动程序包含在片上无线电内存中，为宿主栈和应用空间保留更多片上系统内存。
  • 低功耗，典型活动核心电流：96 MHz时 < 5.3 mA（< 55 μA/MHz）。
  • 收发器电流（DC - DC降压模式，3.3 V电源）：典型RX为4.7 mA；0 dBm时典型TX为4.6 mA；10 dBm时典型TX为18.7 mA。
  • 实时时钟（RTC）激活且32 KB SRAM保留时，掉电模式电流小于3 μA。
  • RTC激活时，深度掉电模式电流小于1.5 μA。
  • 多种掉电模式，支持低至300 nA的电流。
  • 超低泄漏智能电源开关，内部定时器或GPIO唤醒时睡眠电流小于100 nA。
  • 32 MHz RF晶体振荡器，32.768 kHz晶体振荡器。
  • 内部192 MHz高频自由运行振荡器，提供48/64/96 MHz时钟。
  • 内部低频自由运行振荡器，提供6 MHz时钟。
  • 内部低功耗自由运行振荡器，提供32 kHz时钟。
  • 支持CAN和CAN FD的FlexCAN，支持CAN规范版本2.0，B部分的完整实现。
  • 两个低功耗UART（LPUART）模块。
  • 两个低功耗SPI模块和一个MIPI - I3C模块。
  • 两个支持系统管理总线（SMBus）规范版本2的低功耗I2C（LPI2C）模块。
  • 一个可编程FlexIO模块，支持UART、I2C、I2S、SPI、相机接口、LCD RGB、PWM/波形生成的仿真。
  • 16位单端SAR模数转换器（ADC），最高2 Msps。
  • 两个6位高速模拟比较器（CMP），带8位数模转换器（DAC）。
  • 1.0 V至2.1 V电压参考（Vref）。
  • 一个2通道32位定时器（LPTPM），可选使用PRINCE XEX块密码模式进行加密和实时解密。
  • 硬件加密和解密：对称密钥加密支持AES - 128/192/256、ECB、CBC、CFB、OFB、CTR、GCM、CMAC和CCM模式、ChaCha20；非对称密钥加密支持RSA - 2048/3072/4096、ECC NIST P–192/224/256/384/521、Curve25519。
  • 密钥交换算法支持ECDH(E)、SPAKE2 +、JPAKE。
  • 数字签名算法支持ECDSA、Ed25519。
  • 哈希算法支持SHA2 - 224/256/384/512、Poly1305。
  • 安全密钥生成、存储和管理。
  • 伪随机数生成器（PRNG）和真随机数生成器（TRNG），512位熵，支持NIST SP 800 - 90A和SP 800 - 90B。
  • 支持安全空中（OTA）固件更新。
  • 四个数字篡改引脚，触发时可选中断和秒级时间戳。
  • 由NXP在工厂编程的通用唯一标识符（UUID）。
  • 24位唯一IEEE媒体访问控制（MAC）子地址。
  • 工厂信任根编程。
  • 集成DCDC调节器1.71 V–3.6 V，为Core_LDO调节器、SYS_LDO调节器和无线电供电。
  • 两个具有PWM功能和DMA支持的6通道32位定时器（LPTPM）。
  • 两个具有比较功能的32位低功耗定时器（LPTMR）或脉冲计数器。
  • 一个具有DMA支持的4通道32位低功耗周期性中断定时器（LPIT）。
  • 一个56位时间戳定时器。
  • 具有32位警报和独立电源的32位秒级实时计数器（RTC）。
  • 信号频率分析仪（SFA），用于测量时钟周期/频率以及触发之间的时间。
  • 专用CM3核心，最高运行频率64 MHz。
  • 256 kB闪存，支持升级。
