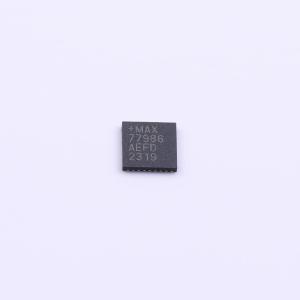

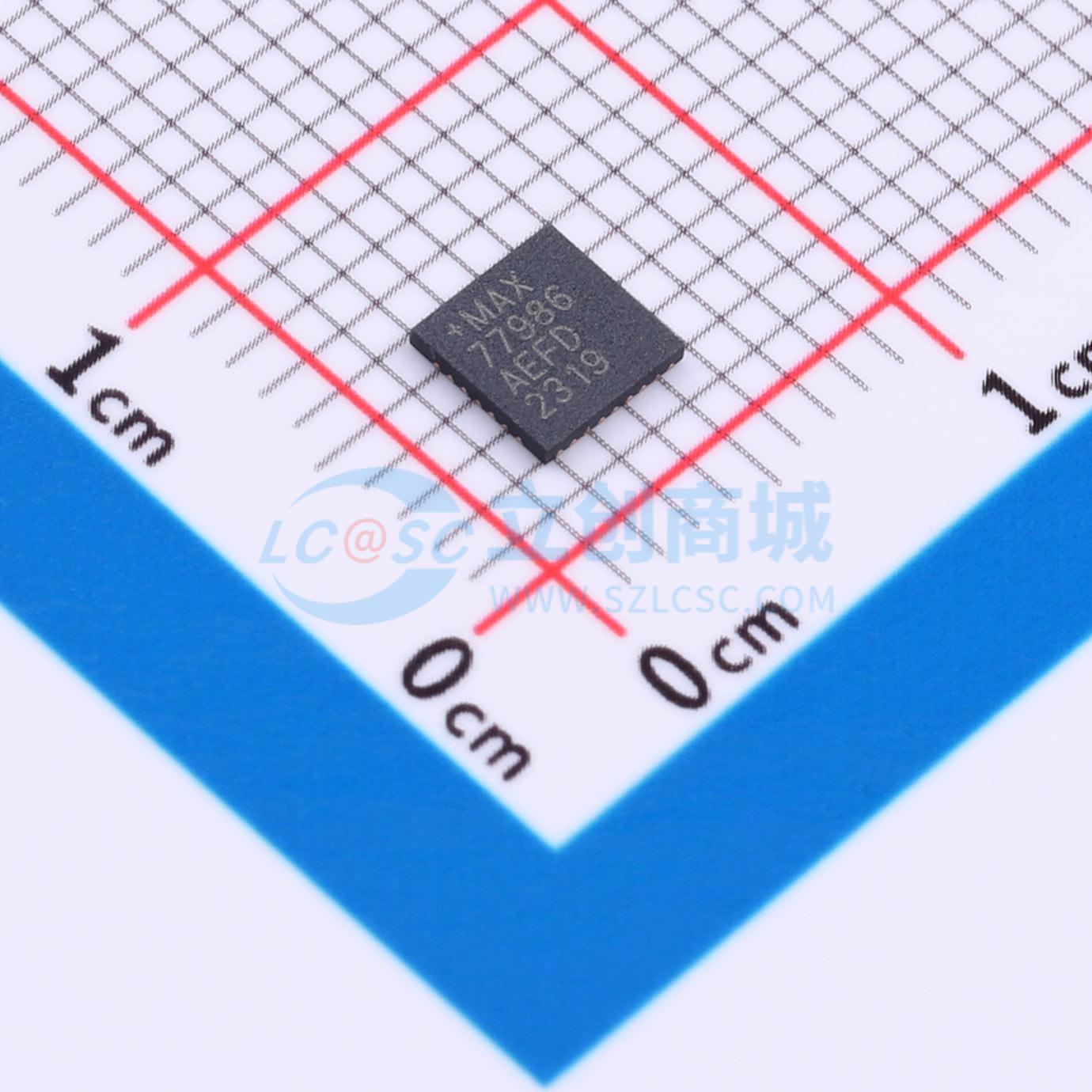

MAX77986AEFD+
19V输入，3.5/5.5A单节锂+电池充电器，带智能电源选择器和用于USB CPD的OTG功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能、高输入范围的3.5/5.5A快速充电器，具备智能电源选择功能。该IC可在无需额外电感器的情况下作为反向升压转换器运行，允许电池通过充电端口共享电量，输出电压可在5V至12V之间编程。该设备采用完全集成的低损耗功率开关，即使在高输入电压和高充电电流的情况下，也能实现小尺寸解决方案和高效率。其高开关频率允许使用更小尺寸的电感器
- 商品型号
- MAX77986AEFD+
- 商品编号
- C22661948
- 商品封装
- FC2QFN-32(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.7V~19V | |
| 最大充电电流 | 5.5A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 磷酸铁锂电池；锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 85uA | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；欠压锁定；涓流充电；短路保护 |
商品概述
MAX77985/MAX77986是一款高性能、宽输入电压范围的3.5/5.5A快速充电器，集成了智能电源选择器。该集成电路可在无需额外电感的情况下作为反向升压器工作，允许电池通过充电端口共享其电能，输出电压可在5V至12V范围内编程设定。该器件采用全集成低损耗功率开关，实现了小巧的解决方案尺寸和高效率，即使在高输入电压和高充电电流下也是如此。其高开关频率允许使用尺寸更小的电感。支持锂离子、锂聚合物和磷酸铁锂电池化学类型。该集成电路兼容输入电流能力高达5A的USB Power Delivery电源。它还能提供5V、9V和15V电源的快速拔插检测，用于系统负载的动态管理。该集成电路还通过扩频功能有助于减轻电磁干扰。该器件在反向升压模式下具有真正的负载断开功能，并具有可调的输出电流保护限制。该器件高度灵活，可通过I²C配置进行编程。
电池充电器包含智能电源选择器，以适应各种电池尺寸和系统负载。智能电源选择器允许系统在输入电源可用时立即平稳启动，即使电池深度放电（电池耗尽）或缺失时也是如此。它可以配置为当充电器输入端施加电源时，电池充电可自动开始。
商品特性
- 高效率单节电池开关充电器
- 支持高达5.5A充电电流（MAX77986）
- 支持高达3.5A充电电流（MAX77985）
- 在4A充电电流、12V输入时，降压效率达92%
- 在3.5A充电电流、9V输入时，充电效率达92%
- 针对高输入电压操作进行优化
- 通过监测开尔文检测电池电压加速充电时间
- 支持高达5.5A输入电流限制，带自动输入电流限制功能（MAX77986）
- 支持高达3.5A输入电流限制，带自动输入电流限制功能（MAX77985）
- +28V绝对最大输入电压额定值
- 4.7V至19V输入工作电压范围
- 反向升压，输出电压可编程选项高达12V
- 支持高达18W输出功率（MAX77986）
- 支持高达12W输出功率（MAX77985）
- 集成电池真断开场效应晶体管
- 导通电阻为7.7mΩ
- 可编程放电电流限制高达10A
- 支持运输模式和低电池漏电流
- 1.3MHz/2.6MHz开关频率，使用1μH/0.47μH电感
- 断开输入
- 安全性
- 电池温度检测和充电安全定时器
- 符合JEITA指南
- 热调节和热关断
- 系统电压过压锁定/欠压锁定
- 扩频功能，适用于对噪声敏感的应用
- 可编程的9V和15V电源拔插检测
- 充电状态输出，用于驱动LED
- 按钮输入，用于退出运输模式
- 外部放电场效应晶体管使能输出
- 用于挂起模式的专用输入
- 4mm x 4mm FC2QFN封装
应用领域
- 游戏设备
- 虚拟现实应用
- 移动销售点终端
- 平板电脑
