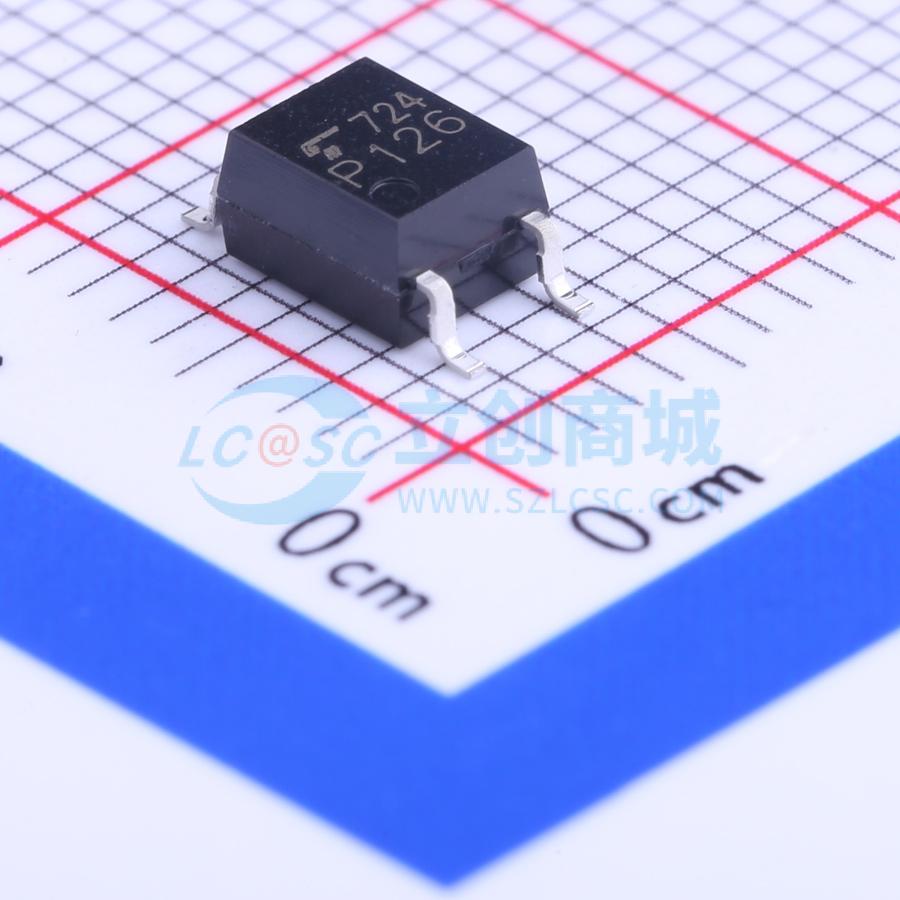

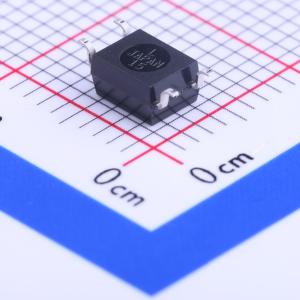

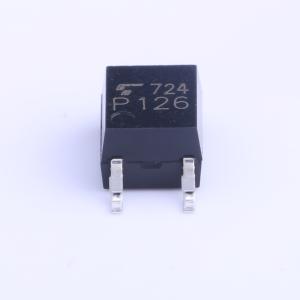

温馨提醒：图片仅供参考，商品以实物为准
TLP126(TPL,F)
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 东芝小型扁平耦合器TLP126是一款小外形耦合器，适用于表面贴装组装。TLP126由一个光电晶体管和一个反并联连接的砷化镓红外发光二极管光耦合而成，在低交流输入电流下可提供高电流传输比（CTR）。集电极 - 发射极电压：80 V（最小值）
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP126(TPL,F)
- 商品编号
- C23649
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@0.5mA,1mA | |
| 上升时间(tr) | 8us@2mA,100Ω | |
| 下降时间 | 8us | |
| 工作温度 | -25℃~+75℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 1200% | |
| 总功耗(Pd) | 260mW | |
| 正向电流(If) | 1.6mA |
商品概述
东芝小型扁平耦合器TLP126是一款小外形耦合器，适用于表面贴装组装。TLP126由一个光电晶体管和一个反向并联连接的砷化镓红外发光二极管光耦合而成，在低交流输入电流下可提供高电流传输比（CTR）。集电极 - 发射极电压：80 V（最小值）
商品特性
- 电流传输比：100%（最小值）
- 隔离电压：3750 Vrms（最小值）
- 获UL认证：UL1577，文件编号E67349
应用领域
- 可编程控制器
- 交流/直流输入模块
- 电信
