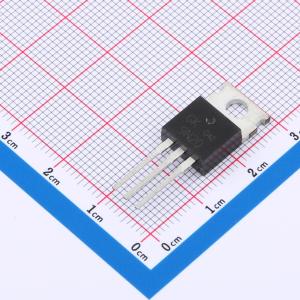

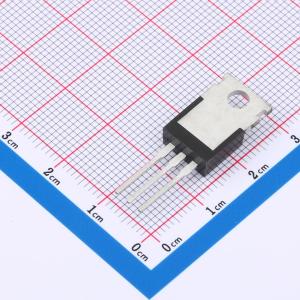

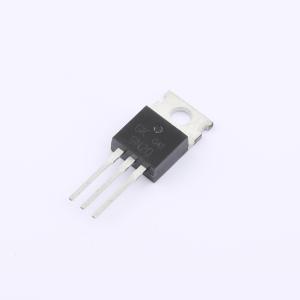

温馨提醒：图片仅供参考，商品以实物为准
9N20
1个N沟道 耐压:200V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道 耐压:200V 电流:9A适用于电源开关和信号控制
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- 9N20
- 商品编号
- C22470938
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.812克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 270mΩ@10V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 580pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 输出电容(Coss) | 75pF |
商品概述
9N20采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5 V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 200 V，漏极电流（ID） = 9 A
- 栅源电压（VGS） = 10 V时，漏源导通电阻（RDS(ON)） < 270 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
