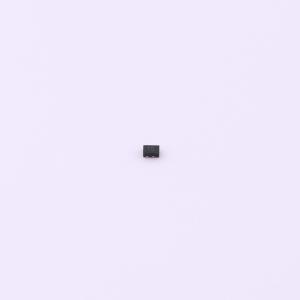

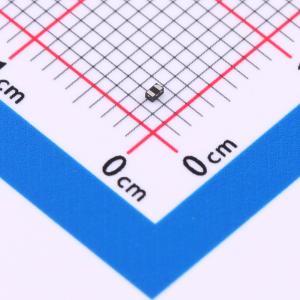

温馨提醒：图片仅供参考，商品以实物为准
RESD9B15
双向ESD 15V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向，PPP:240W，IPP:6A，VRWM:15V，Cj-typ:8PF，VC:40V@6A
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RESD9B15
- 商品编号
- C22466047
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.0047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 240W@8/20us | |
| 击穿电压 | 16.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
RESD9B15旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求苛刻的便携式应用。
商品特性
- 小尺寸封装：1.00 mm x 0.60 mm
- 低封装高度：0.50 mm
- 低泄漏
- 典型响应时间 <1 ns
- 人体模型3级（>16 kV）ESD等级
- IEC61000 - 4 - 2 4级ESD保护
- 我们声明产品材料符合RoHS要求。
应用领域
- 手机
- 音频MP3播放器
- 数码相机
- 便携式应用
- 移动电话
