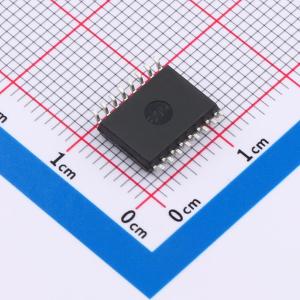

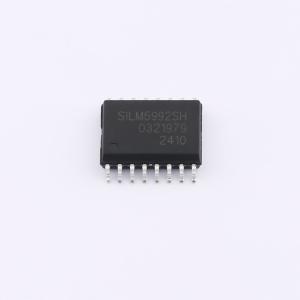

温馨提醒：图片仅供参考，商品以实物为准

SiLM5992SHCG-DG

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SiLM5992SH是一款先进的单通道隔离式栅极驱动器，具备有源保护功能，如去饱和检测、欠压锁定（UVLO）、隔离式故障检测和有源密勒钳位。其源极和漏极的峰值输出电流均为12A。输入侧电源的工作电压范围为3V至5.5V，输出侧电源的工作电压范围为13V至30V
品牌名称: Sillumin(数明半导体)
商品型号: SiLM5992SHCG-DG
商品编号: C22466050
商品封装: WSOP-16
包装方式: 编带
商品毛重: 0.52克(g)

商品参数

商品概述

SiLM5992SH是一款先进的单通道隔离式栅极驱动器，具备有源保护功能，如去饱和检测、欠压锁定（UVLO）、隔离故障检测和有源密勒钳位。其源极和漏极的峰值输出电流均为12A。输入侧电源工作电压范围为3V至5.5V，输出侧电源电压范围为13V至30V。所有电源电压引脚均具备欠压锁定（UVLO）保护。内部去饱和（DESAT）故障检测功能可识别IGBT何时处于过流状态。当去饱和状态激活时，故障信号会穿过隔离屏障，使输入侧的FAULT输出引脚拉低，并阻断隔离器输入。在采用双极性输出电源的正常运行过程中，当IGBT关断时，输出会钳位至VEE2。若输出电源为单极性，则可使用有源密勒钳位，使密勒电流通过低阻抗路径泄放，防止IGBT在高压瞬态条件下动态导通。输入侧与输出驱动器之间通过一个5kVRMS增强型隔离屏障实现隔离，共模瞬态抗扰度（CMTI）最低为150kV/μs。

商品特性

采用分离输出，源极/漏极输出电流为12A
4A有源密勒钳位
短路时550mA软关断
去饱和检测
去饱和时发出故障警报，并可通过RST复位
VCC1和VCC2欠压锁定（UVLO），有RDY引脚指示
有源输出下拉，电源电压低或输入浮空时输出默认低电平
CMOS兼容输入
可抑制短于30ns的输入脉冲和噪声瞬变
传播延迟90ns（典型值）
共模瞬态抗扰度（CMTI）最低为150kV/μs
输入侧电源电压范围为3V至5.5V
输出侧电源电压范围为13V至30V
SOP16W封装，爬电距离和电气间隙>8.0mm
工作结温范围：-40℃至+150℃
安全认证
- 符合UL 1577标准，1分钟5kVRMS隔离
- 符合GB4943.1 - 2022标准的CQC认证
- DIN VDE 0884 - 17: 2021 - 10（待认证）

应用领域

交流和无刷直流电机驱动器
可再生能源逆变器
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5000
	负载类型	IGBT
	通道数	1
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	12A
	灌电流(IOL)	12A

	属性	参数值
	工作温度	-40℃~+150℃@(Tj)
	上升时间(tr)	28ns
	下降时间(tf)	23ns
	传播延迟 tpLH	130ns
	传播延迟 tpHL	130ns
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	13V~30V
