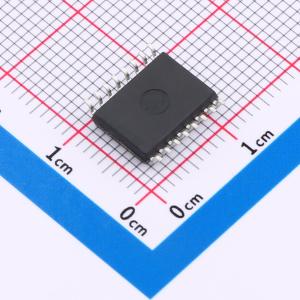

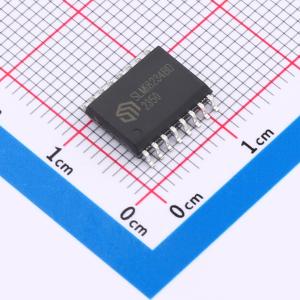

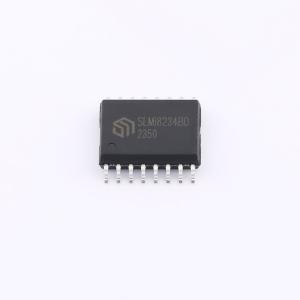

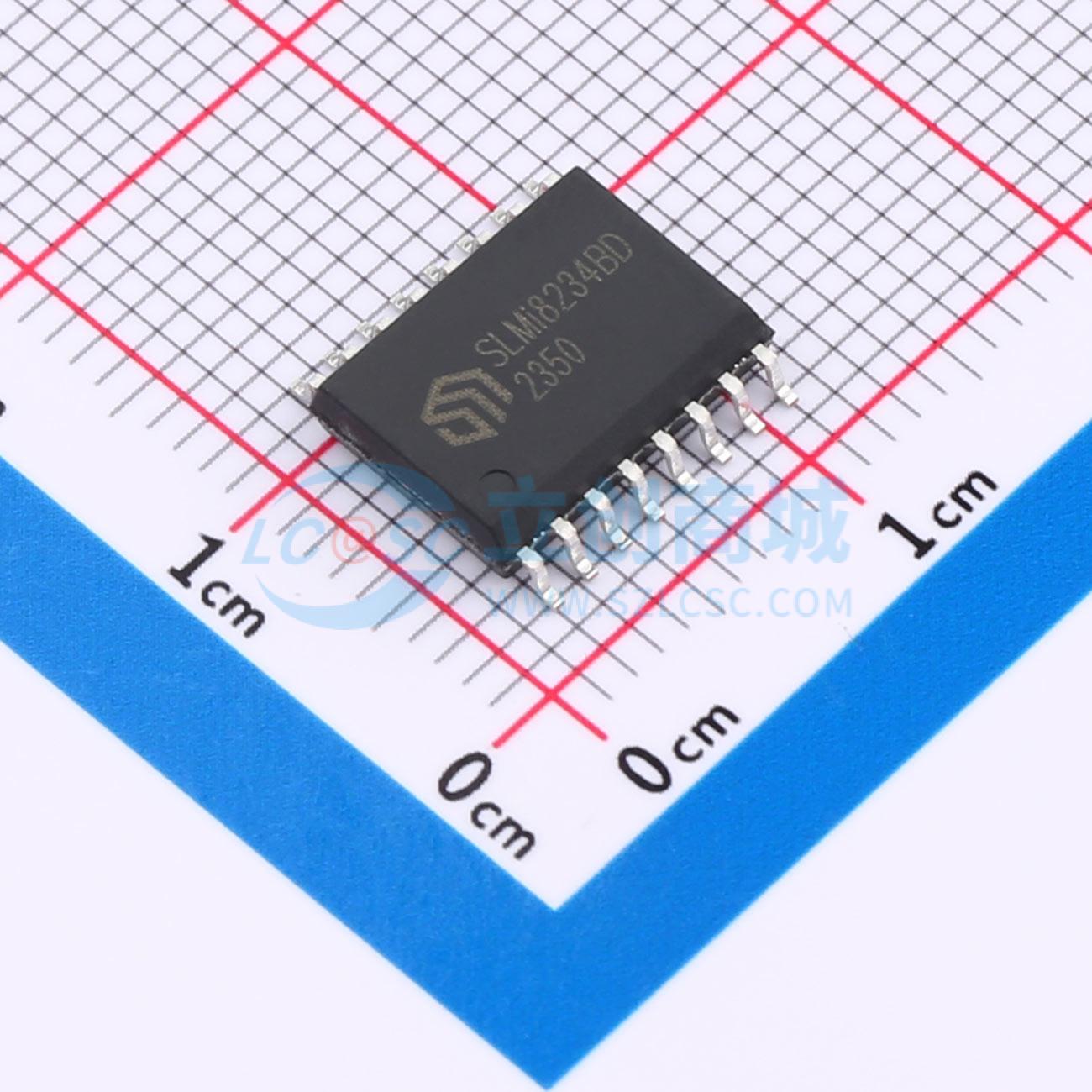

SLMi8234BDCG-DG

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLMi823x隔离驱动器系列是具有不同配置的隔离式双通道栅极驱动器。SLMi8230/1/3/4配置为高端/低端驱动器，而SLMi8232/5配置为双驱动器。SLMi8230/1/2的峰值源极输出电流为1.0A，SLMi8233/4/5的峰值源极输出电流为4.0A
品牌名称: Sillumin(数明半导体)
商品型号: SLMi8234BDCG-DG
商品编号: C22466051
商品封装: WSOP-16
包装方式: 编带
商品毛重: 0.556克(g)

商品参数

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5000
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	3V~18V
	拉电流(IOH)	4A
	灌电流(IOL)	7A
	工作温度	-40℃~+125℃@(Ta)
	上升时间(tr)	15ns

商品概述

SLMi823x隔离驱动器系列是具有不同配置的隔离式双通道栅极驱动器。SLMi8230/1/3/4配置为高端/低端驱动器，而SLMi8232/5配置为双驱动器。SLMi8230/1/2的峰值源输出电流为1.0A，SLMi8233/4/5的峰值源输出电流为4.0A。SLMi8230/1/3/4具备可编程死区时间（DT）功能。将DIS引脚拉高可同时关闭两个输出，当DIS引脚悬空或拉低时可正常工作。作为故障安全措施，初级侧逻辑故障会强制两个输出为低电平。 VDDA和VDDB电源电压最高可达40V。3V至18V的宽输入VDDI范围使该驱动器适用于与模拟和数字控制器接口。所有电源电压引脚均具备欠压锁定（UVLO）保护。根据UL1577标准，采用SOP16W封装的SLMi823x具有5.0kVRMS的隔离能力。高共模瞬态抗扰度（CMTI）、低传播延迟、小尺寸和灵活的配置使SLMi823x系列适用于广泛的隔离式MOSFET/IGBT以及SiC或GaN FET栅极驱动应用。

商品特性

1.0A或4.0A峰值源电流
40ns（典型值）传播延迟
18ns（最大值）脉冲宽度失真
18ns（最大值）延迟匹配
100kV/μs（最小值）共模瞬态抗扰度（CMTI）
宽输入电压：3V至18V
最高40V驱动器输出电压
输入级具备5V反极性电压处理能力
两个驱动器之间具备1500V功能隔离
工作温度：-40℃至+125℃
安全认证：采用SOP16W封装时，根据UL 1577标准具备1分钟5kVRMS隔离能力
根据GB4943.1 - 2011获得CQC认证
根据EN/IEC 61010 - 1: 2010 + A1和EN/IEC 62368 - 1: 2018获得TUV认证
DIN V VDE 0884 - 11（计划中）

应用领域

服务器、电信和工业领域的AC/DC或DC/DC电源
DC/AC太阳能逆变器
电动汽车电池充电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	下降时间(tf)	10ns
	传播延迟 tpLH	60ns
	传播延迟 tpHL	60ns
	输入高电平(VIH)	2V~18V
	输入低电平(VIL)	0V~0.8V
	静态电流(Iq)	2000uA
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	9V~40V
