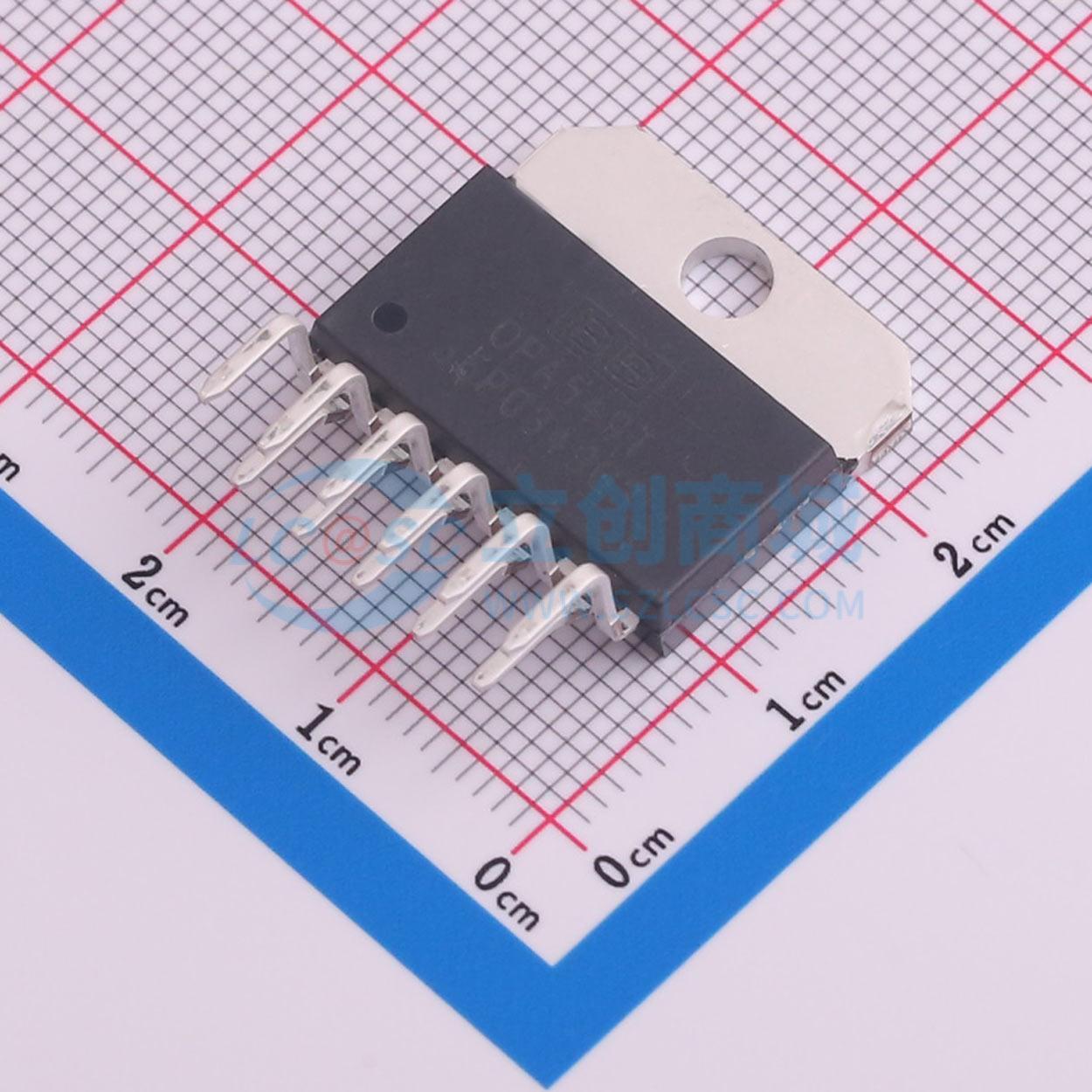

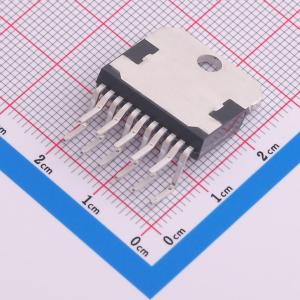

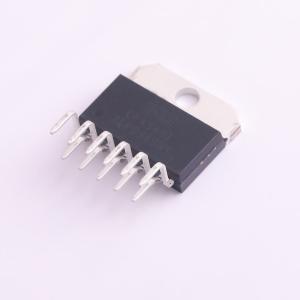

OPA549T

高压、大电流运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA549是一款低成本、高电压/高电流运算放大器，非常适合驱动各种负载。这款激光微调的单片集成电路可实现出色的小信号精度以及高输出电压和电流。OPA549可采用单电源或双电源供电，设计灵活性高
品牌名称: TI(德州仪器)
商品型号: OPA549T
商品编号: C22464755
商品封装: TO-220-11(Forming)
包装方式: 管装
商品毛重: 8.766667克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	-
	增益带宽积(GBW)	900kHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	25uV/℃
	压摆率(SR)	9V/us
	输入偏置电流(Ib)	100nA
	输入失调电流(Ios)	50nA

	属性	参数值
	输入电压噪声密度(eN)	70nV/√Hz@1kHz
	共模抑制比(CMRR)	95dB
	静态电流(Iq)	26mA
	输出电流	10A
	工作温度	-40℃~+85℃
	单电源电压	-
	双电源电压(Vee~Vcc)	4V~30V；-30V~-4V
	功能特性	使能/关断功能

商品概述

OPA549是一款低成本、高压大电流运算放大器，适合驱动多种负载。这款经过激光修整的单片集成电路可提供出色的低电平信号精度，以及高输出电压和输出电流。OPA549可采用单电源或双电源供电，为设计提供灵活性。输入共模范围可扩展至负电源以下。OPA549内部具备过温与电流过载保护。此外，OPA549还支持用户设置精确的电流限制。与其他在输出电流通路串联功率电阻的设计不同，OPA549采用间接检测负载的方式。这允许通过电阻/电位器将电流限制在0A至10A之间调整，也可通过电压输出或电流输出型数模转换器（DAC）进行数字控制。使能/状态（E/S）引脚提供两种功能:可监测该引脚判断器件是否处于热关断状态，也可强制拉低该引脚关断输出级，有效断开负载。OPA549采用11引脚功率封装，其铜接片方便安装到散热片，可实现出色的热性能。工作温度范围规定为扩展工业温度范围，-40℃至+85℃。ES引脚强制拉低时输出关断；ES引脚输出低电平时指示热关断。

商品特性

连续输出电流8A，峰值输出电流10A
宽电源供电范围:单电源+8V至+60V，双电源±4V至±30V
宽输出电压摆幅
全面保护:热关断、可调电流限制
输出关断控制
热关断指示
高压摆率:9 V/μs
控制参考引脚
采用11引脚功率封装

应用领域

阀门、执行器驱动器
同步器、伺服驱动器
电源
测试设备
传感器激励
音频功率放大器
