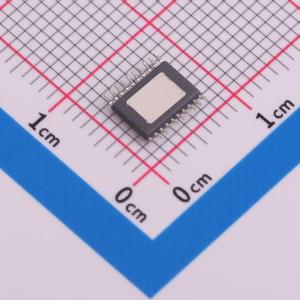

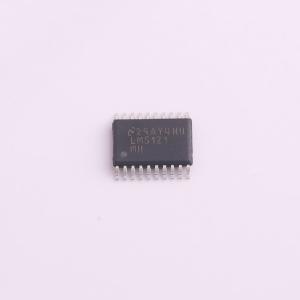

温馨提醒：图片仅供参考，商品以实物为准

LM5121MH/NOPB

升压型 3V~65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM5121是一款宽输入范围的同步升压控制器,适用于高效率、大功率升压调节器应用。该控制器采用峰值电流模式控制,提供断开开关控制功能,可在输出短路或关断条件下完全断开输出与输入的连接。此外,还具有低关断静态电流、可编程软启动、可选的二极管仿真模式等功能。
品牌名称: TI(德州仪器)
商品型号: LM5121MH/NOPB
商品编号: C22464760
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.302964克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
	功能特性	轻载高效模式；频率同步；逐波限流；可调软启动；可调限流；负载断开；打嗝限流

商品概述

LM5121是一款同步升压控制器，适用于高效、高功率升压调节器应用。控制方法基于峰值电流模式控制。电流模式控制提供固有的线路前馈、逐周期电流限制和易于实现的环路补偿。开关频率可编程至1 MHz。使用两个强大的N沟道MOSFET栅极驱动器和自适应死区时间控制可实现更高的效率。用户可选的二极管仿真模式可实现不连续模式操作，以提高轻载条件下的效率。 LM5121提供断开开关控制，可在输出短路或关机状态下将输出与输入完全断开。在启动序列期间，断开开关控制可限制浪涌电流。内部电荷泵允许高端同步开关进行100%占空比操作（旁路操作）。其他特性包括热关断、频率同步、打嗝模式电流限制和可调线路欠压锁定。

商品特性

AEC - Q100认证，结果如下：
器件温度等级1：环境工作温度范围为 - 40°C至 + 125°C
器件HBM ESD分类等级2
器件CDM ESD分类等级C6
最大输入电压：65 V
最小输入电压：3.0 V（启动时为4.5 V）
输出电压高达100 V
旁路（V_OUT = V_IN）操作
1.2 - V基准，精度为 ± 1.0%
自由运行/可同步至1 MHz
峰值电流模式控制
强大的集成3 - A栅极驱动器
自适应死区时间控制
可选二极管仿真模式
可编程逐周期电流限制
可编程线路欠压锁定（UVLO）
可编程软启动
热关断保护
低关机静态电流：9 μA
可编程斜率补偿
可编程跳周期模式可降低待机功耗
支持外部VCC偏置电源选项
关机模式下负载断开（真正关机）
浪涌电流限制
打嗝模式短路/过载保护
断路器功能
能够进行输入瞬态抑制
能够进行反电池保护
热增强型20引脚HTSSOP封装

应用领域

12 - V、24 - V和48 - V电源系统
汽车启停系统
高电流升压电源
电池供电系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~65V
	输出电压	12V
	输出电流	-
	开关频率	250kHz
	工作温度	-40℃~+125℃
