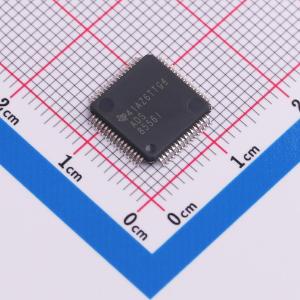

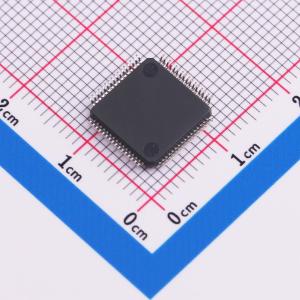

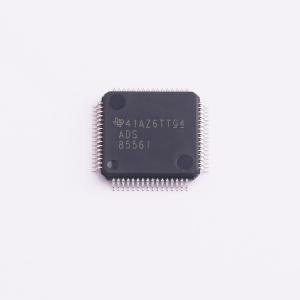

温馨提醒：图片仅供参考，商品以实物为准
ADS8556IPM
16bit 、14bit 、12bit ，六通道同步采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 六通道低功耗16/14/12位逐次逼近寄存器（SAR）模数转换器（ADC），支持真正的双极输入。每个通道包含一个采样保持电路，允许同时高速多通道信号采集。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8556IPM
- 商品编号
- C22464756
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 630kHz；450kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | - | |
| 积分非线性 | 1.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 91.5dB | |
| 时钟频率(fc) | 14.7MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 50uA |
商品概述
ADS855x包含六个低功耗、16位、14位或12位、基于逐次逼近寄存器（SAR）的模数转换器（ADC），具有真正的双极性输入。每个通道都包含一个采样保持电路，可实现同时高速多通道信号采集。 ADS855x在并行接口模式下支持高达730 kSPS的数据速率，若使用串行接口，支持高达500 kSPS的数据速率。并行接口的总线宽度可设置为8位或16位。在串行模式下，最多可激活三个输出通道。 ADS855x的工作温度范围为完整的工业温度范围 -40℃至125℃，采用LQFP - 64封装。
商品特性
- 16位、14位、12位引脚和软件兼容的ADC系列
- 六个SAR ADC分为三对
- 使用内部转换时钟和参考时，每通道的最大数据速率：
- ADS8556：630 kSPS（并行）或450 kSPS（串行）
- ADS8557：670 kSPS（并行）或470 kSPS（串行）
- ADS8558：730 kSPS（并行）或500 kSPS（串行）
- 使用外部转换时钟和参考时的最大数据速率：800 kSPS（并行）或530 kSPS（串行）
- 引脚可选或可编程的输入电压范围：最高±12 V
- 出色的信噪比性能：
- ADS8556：91.5 dB
- ADS8667：85 dB
- ADS8668：73.9 dB
- 可编程且带缓冲的内部参考：0.5 V至2.5 V和0.5 V至3.0 V
- 全面的掉电模式：
- 深度掉电（待机模式）
- 部分掉电
- 自动小憩掉电
- 可选的并行或串行接口
- 工作温度范围：-40℃至125℃
应用领域
- 电能质量测量
- 保护继电器
- 多轴电机控制
- 可编程逻辑控制器
- 工业数据采集
