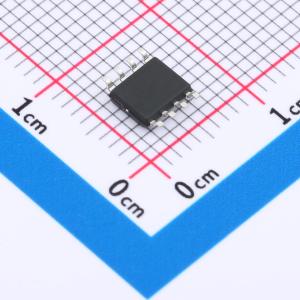

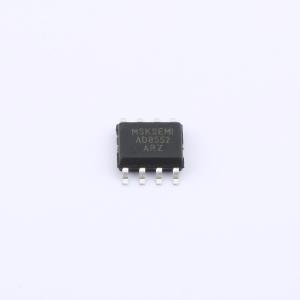

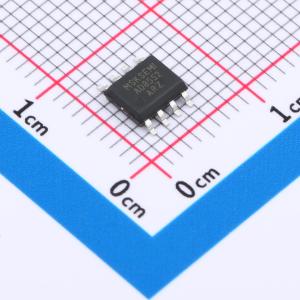

温馨提醒：图片仅供参考，商品以实物为准
AD8552ARZ-MS
超低噪声、轨到轨输入/输出CMOS精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款零漂移双通道运放，采用SOP8封装，他的工作电压2-5.5V,带宽6MHZ,偏移电压0.03µV,输入补偿电压2uV，静态电流600uA,其特点高性能、低功耗的出色表现，能够广泛应用于消费电子产品，音频设备，仪器仪表讯设备以及任何需要精密信号放大的场合，是你的PCB设计最佳选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AD8552ARZ-MS
- 商品编号
- C22462536
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1673克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 2V~5.5V | |
| 双电源(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 增益带宽积(GBW) | 6MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 6nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 500pA | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 50pA | |
| 工作温度 | -25℃~+125℃ | |
| 功能特性 | ESD保护；内置补偿；零漂移/自动稳零；反相位输入保护 |
商品概述
AD8552ARZ - MS/AD8554ARZ - MS系列代表了新一代低噪声运算放大器，提供出色的直流精度和交流性能。轨到轨输入和输出、低失调（2μV）、低噪声（6nV/√Hz）、600μA的静态电流以及6MHz的带宽，使该器件非常适合各种精密和便携式应用。此外，该器件具有相当宽的电源范围（2V至5.5V），且电源抑制比出色，使其适用于直接由电池供电而无需稳压的应用。AD8552ARZ - MS（双运放）和AD8554ARZ - MS（四运放）系列运算放大器的工作温度范围为 - 25℃至 + 125℃。AD8552ARZ - MS/AD8554ARZ - MS器件是低噪声、单位增益稳定、轨到轨的精密运算放大器，工作在2V至5.5V（±1V至±2.75V）的单电源电压范围内。6V（绝对最大值）的高电源电压可能会永久损坏放大器。轨到轨输入和输出摆动显著增加了动态范围，特别是在低电源应用中。良好的布局实践要求在电源引脚处紧密连接一个0.1μF的电容器。AD8552ARZ - MS/AD8554ARZ - MS器件具有内部相位反转保护。许多运算放大器在输入超出线性共模范围时会出现相位反转。这种情况在同相电路中最为常见，当输入超出指定的共模电压范围时，会导致输出反转到相反的轨。AD8552ARZ - MS/AD8554ARZ - MS的输入可防止因共模电压过高而导致的相位反转，相反，适当的轨会限制输出电压。
商品特性
- 输入失调电压：2μV（典型值）
- 零漂移：0.03μV/℃（典型值）
- 超低噪声：1kHz时为6nV/√Hz
- 电源范围：2V至5.5V
- 增益带宽：6MHz
- 压摆率：5V/μs
- 静态电流：600μA（Vs = 5V）
- 轨到轨输入和输出
- 微型封装：
- AD8552ARZ - MS：SOP - 8
- AD8554ARZ - MS：SOP - 14
应用领域
- ADC缓冲器
- 音频设备
- 医疗仪器
- 手持式测试设备
- 有源滤波
- 传感器信号调理
