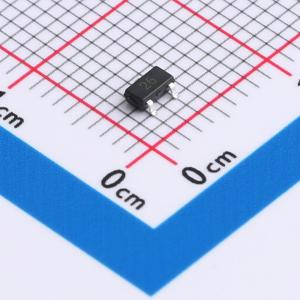

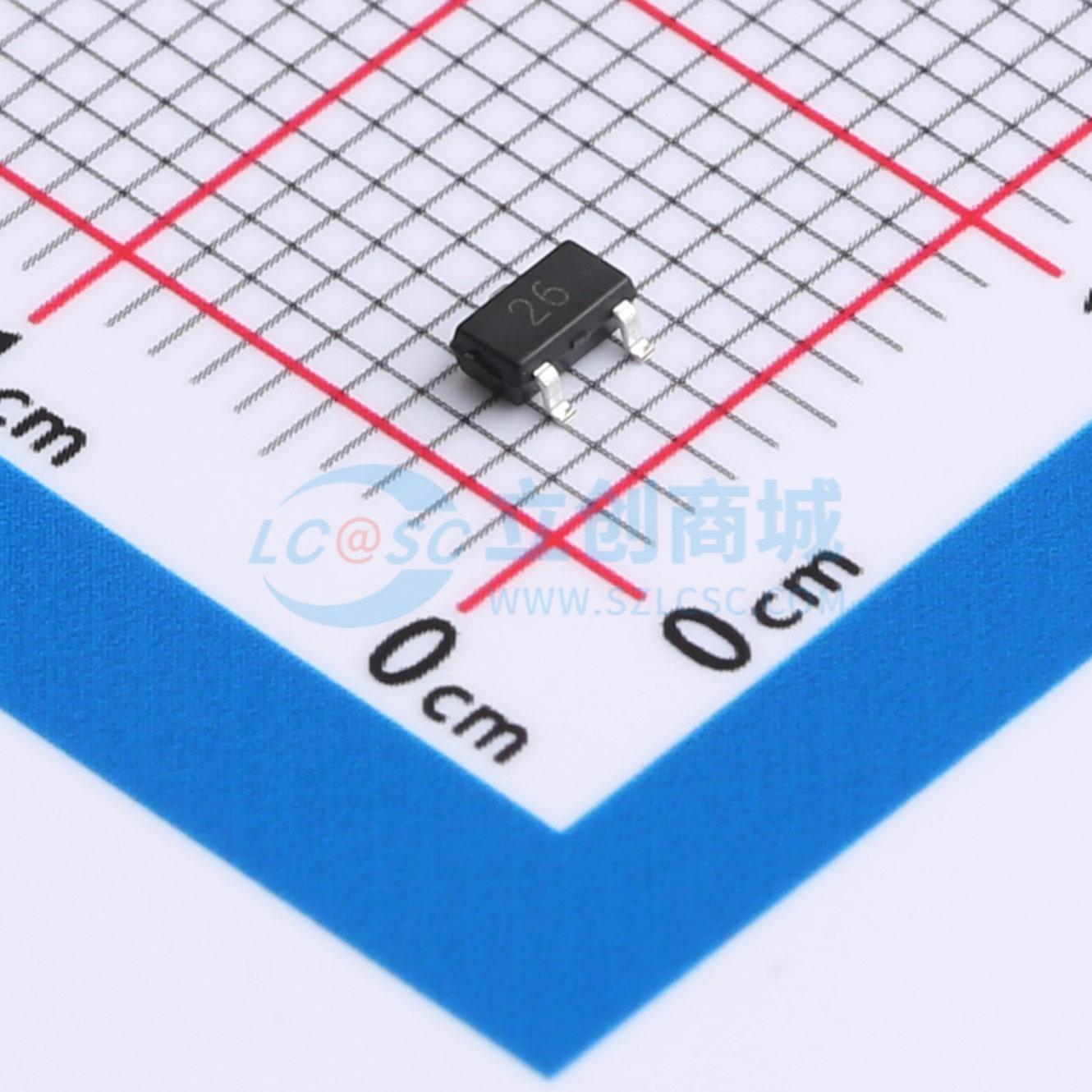

温馨提醒：图片仅供参考，商品以实物为准
HDTC144EKAT146
NPN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此数字晶体管，采用NPN结构，集射极耐压50V，集电极电流可达0.03A。0.2W功率处理，确保稳定效能。小巧而强韧，为数字电路提供精准控制与信号放大的理想选择，适用于各类精密电子设计。
- 商品型号
- HDTC144EKAT146
- 商品编号
- C22461933
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.037967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 68 | |
| 最小输入电压(VI(on)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。它们还具有几乎完全消除寄生效应的优点。
- 操作时只需设置开/关条件，使器件设计变得简单。
