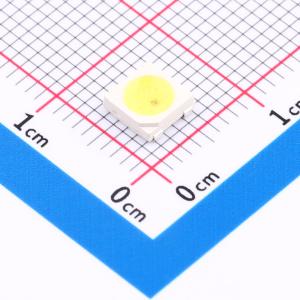

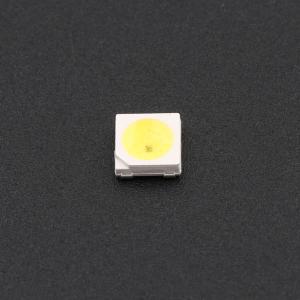

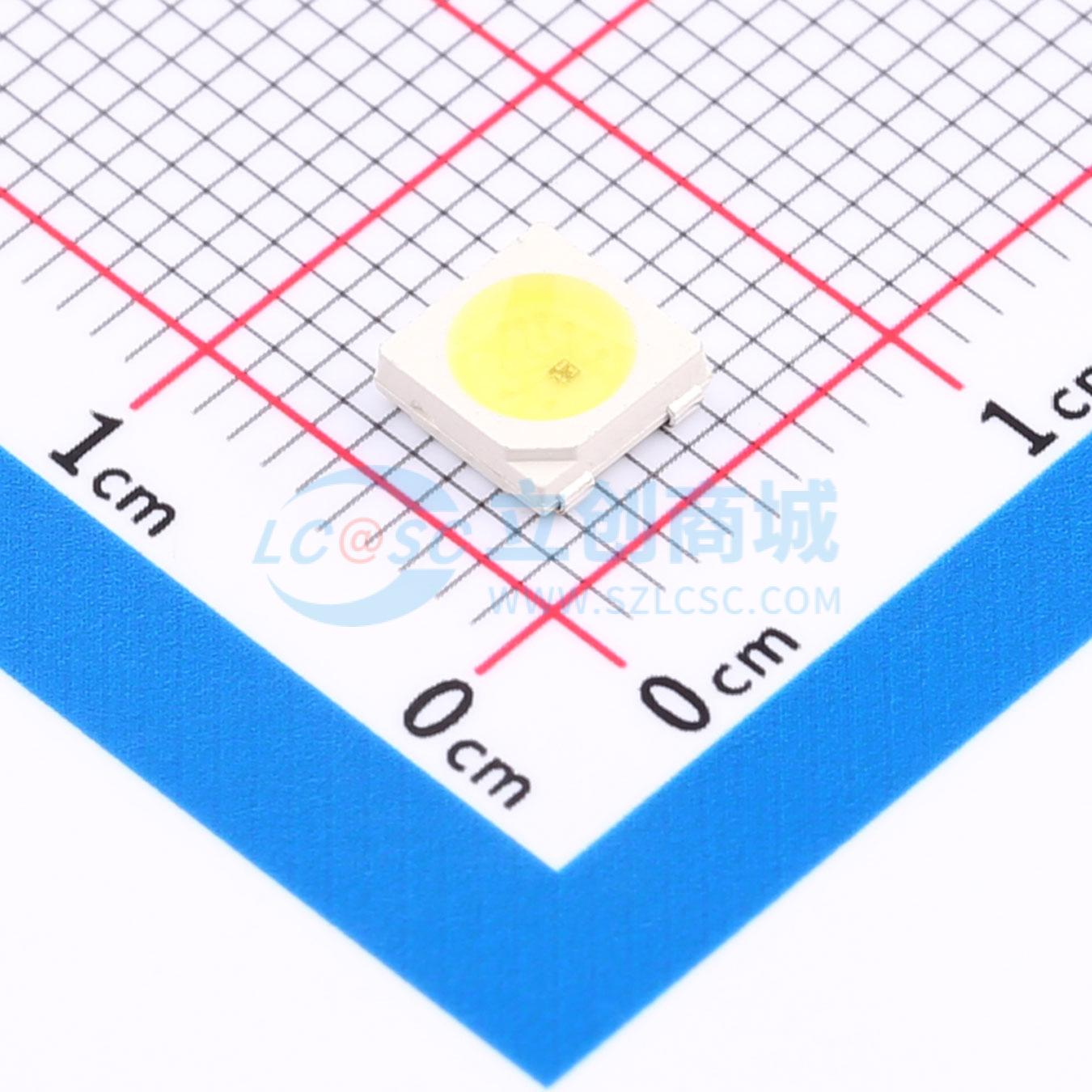

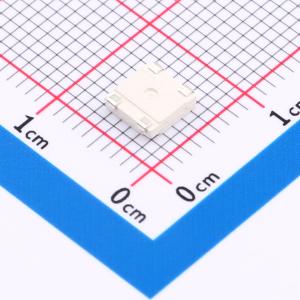

XL-5050UWC-2812B

5050内置IC 白光

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 5050单闪白内置驱动IC【呼吸效果】 WS2812B
品牌名称: XINGLIGHT(成兴光)
商品型号: XL-5050UWC-2812B
商品编号: C22461792
商品封装: SMD-4P,5.4x5mm
包装方式: 编带
商品毛重: 0.1409克(g)

商品参数

商品概述

5050 内封 IC 是一款集成高质量专利技术单线级联恒流驱动 IC 和高质量白光 LED 芯片的外控恒流 5050 集成灯珠。其中内置控制 IC 包含数据锁存电路、数据整形处理电路、数据转发电路、双振荡器、PWM 调制电路以及白光三路 LED 恒流驱动电路。采用单线归零码的通讯协议。芯片在上电复位后，DI 口接收从 MCU 传输过来的数据帧，并通过数据锁存电路将数据帧里的头 24bit 数据锁存下来，送至 PWM 调制电路以控制白光 LED 恒流驱动电路的工作。数据帧的头 24bit 数据被锁存后，剩余的数据经过内部数据整形放大电路整形后通过数据转发电路经 DO 口转发至下一级的灯珠。数据帧每经过一颗灯珠的传输，数据便减少 24bit。

商品特性

外观尺寸（长/宽/高）：5.0×5.0×1.6mm
发光颜色及胶体：幻彩白光/黄色胶体
环保工艺符合 ROHS 要求
湿气敏感性等级（MSL）：5 级
EIA 规范标准包装
适用于 SMT 贴片自动化生产
适用于红外线回流焊制程
电源电压 5V
白光端口耐压最高达 12V
内置上电复位和掉电复位电路
灰度调节电路（256 级灰度可调）
内置数据整形电路，保证数据经过多级级联不会产生波形畸变累加
数据传输频率可达 800Kbps
当刷新速率为 30 帧/秒时，芯片级联数可不小于 1024 点

应用领域

全彩发光字
全彩模组
点光源
全彩灯条
像素屏、异形屏
室内 LED 装饰照明
建筑 LED 外观/情景照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RGB LED(内置IC)
	数据速率	800Kbit/s
	工作电压	3.5V~5.5V
	静态电流	0.5mA
	透镜颜色	无色透明透镜
	抗静电能力	2000V
	载带方式	正贴
	工作温度	-40℃~+85℃

	属性	参数值
	PWM频率	1.5kHz
	长度	5mm
	宽度	1.6mm
	高度	5mm
	传输延迟	0.21us
	上升时间	0.018us
	下降时间	0.018us
