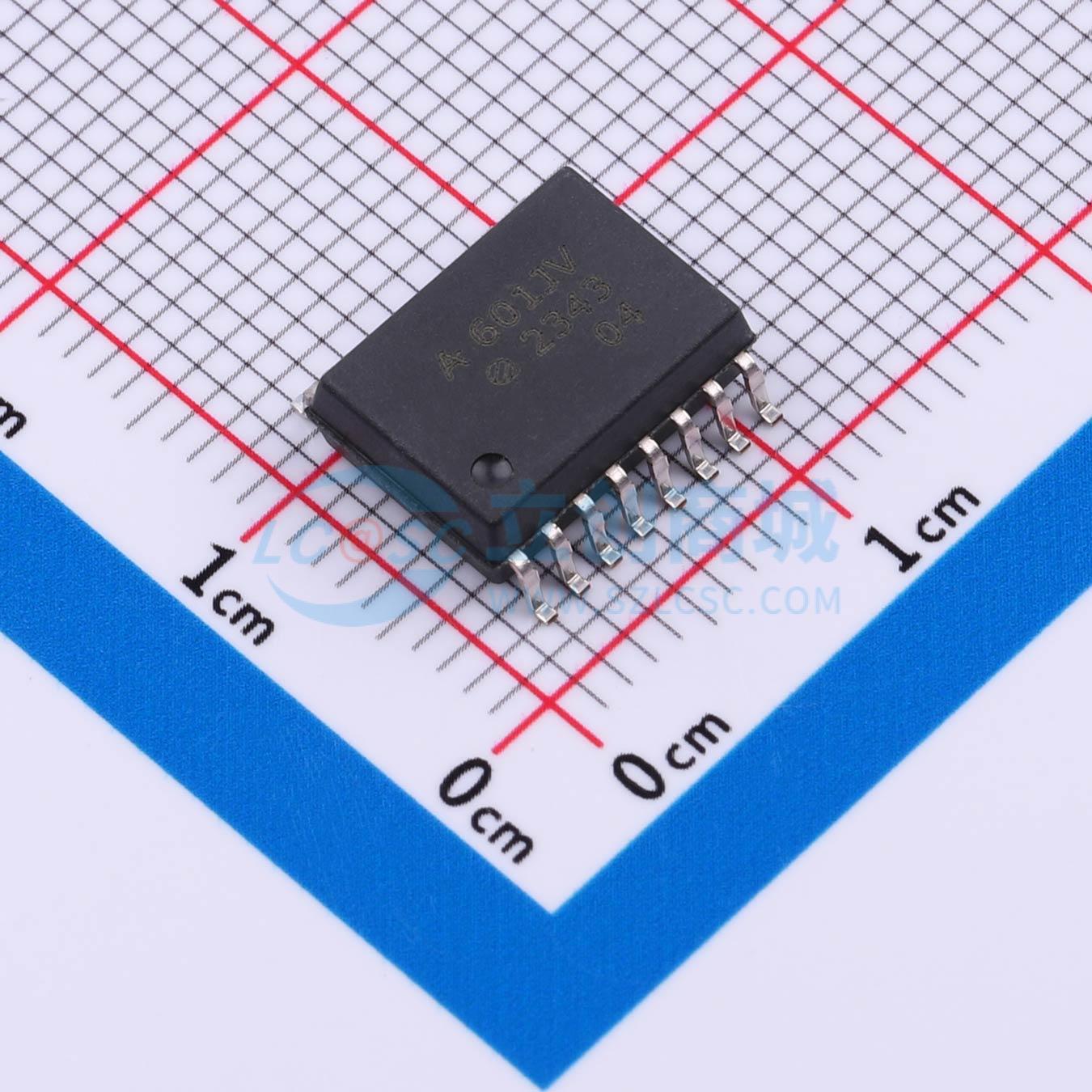

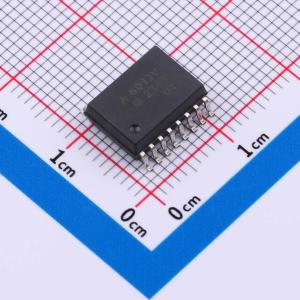

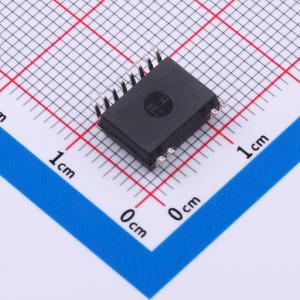

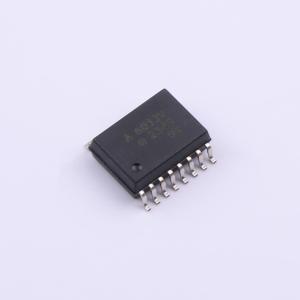

ASSR-601JV-000E
汽车用光MOSFET带R²Coupler隔离
- 品牌名称
- Broadcom(博通)
- 商品型号
- ASSR-601JV-000E
- 商品编号
- C22460345
- 商品封装
- SO-16
- 包装方式
- 袋装
- 商品毛重
- 1.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 10mA | |
| 负载电压 | 1kV | |
| 正向压降(Vf) | 1.55V | |
| 正向电流(If) | 30mA | |
| 导通电阻 | 100Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 800us | |
| 截止时间(Toff) | 50us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+105℃ | |
| 总功耗(Pd) | 1000mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
Broadcom ASSR-601JV/JT 是一款专为汽车应用设计的高压光MOSFET。该器件由一个 AlGaAs 红外发光二极管输入级与一个高压输出检测电路通过光耦合方式构成。检测器包含一个高速光伏二极管阵列以及驱动电路，用于开关两个分立的高压 MOSFET。当输入 LED 的电流达到最小 7 mA 时，光MOSFET 导通；当输入电压 ≤ 0.4V 时，光MOSFET 关断。该器件等效于 1 个 A 型机电继电器，采用 16 引脚 SOIC 封装。其 R²Coupler™ 技术提供增强型绝缘和可靠性，可在汽车及高温工业应用中实现关键的安全信号隔离。
商品特性
- 紧凑型固态双向信号开关
- 符合 AEC-Q101 测试指南
- 汽车级温度范围：TA = -40℃ 至 +105℃ (ASSR-601JV)；TA = -40℃ 至 +125℃ (ASSR-601JT)
- 击穿电压 BV DSS：1500V (I DSS = 250 μA)
- 雪崩额定 MOSFET
- 低关态漏电流：I OFF < 1 μA (V DS = 1000V，ASSR-601JV)；I OFF < 5 μA (V DS = 1000V，ASSR-601JT)
- 导通电阻 R DS(ON) < 250 Ω (I LOAD = 10 mA)
- 导通时间 T ON < 4 ms
- 关断时间 T OFF < 0.5 ms
- 封装：300 mil SO-16
- 爬电距离和电气间隙 ≥ 8 mm (输入-输出)
- 爬电距离 > 5 mm (MOSFET 漏极引脚之间)
- 安全与法规认证：IEC/EN/DIN EN 60747-5-5，最大工作绝缘电压 1414 VPEAK；符合 UL1577 标准 (5000 V RMS，1 分钟)；CSA 元件认可
应用领域
- 电池绝缘电阻测量/漏电检测
- 用于电池检测的 BMS 飞跨电容拓扑
