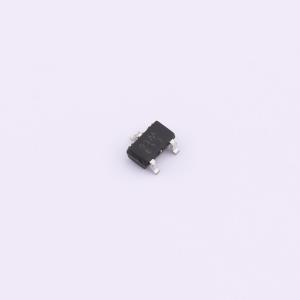

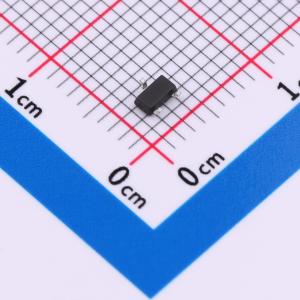

KTH4603AB-ST3

KTH4603系列是一款具有X、Y、Z三维全极检测的低功耗霍尔效应开关传感器。该芯片可以提供多种开关工作频率和封装形式以适配各种应用。 当施加的S极或N极磁感应强度超过工作点B_op时，芯片输出低电平，且保持低电平。直到S极或N极磁感应强度低于释放点B_RP时，芯片输出高电平。芯片内置X,Y,Z三个超灵敏低失调的霍尔盘、多路模拟开关、差分放大器、施密特触发器和NMOS开漏输出电路，采用了先进SPIN及数字滤波技术、优化时钟控制技术从而保证芯片稳定的工作点和开关频率。 KTH4603系列可以在2.5V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L、SOT-23-6L封装。

• 低功耗
  • 2.5Hz版本：4.5μA @ 2.5V
  • 5.0Hz版本：7.1μA @ 2.5V
• 宽工作电压范围：2.5V ~ 5.5V
• 磁场阈值（Bop）25Gs阈值
• 全极磁场检测
• NMOS开漏输出
• 封装：SOT-23-3L，SOT-23-6L
• 工作温度范围：-40℃ ~ 125℃
• 卓越的ESD性能：HBM 6KV
• 符合RoHS标准

• 3D磁场开关量检测
• 电表/水表/燃气表防窃检测
• 智能门窗检测
• 电动车库门检测
