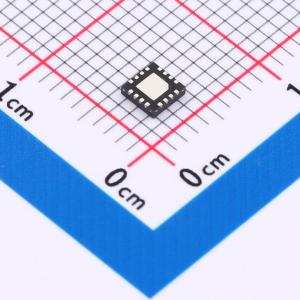

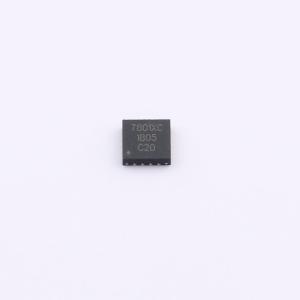

KTH7801-X-C-QN16
16位高精度低延时霍尔磁编码器，可编程ABZ和PWM输出模式角度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16bit 高精度低延时霍尔角度编码器，QFN3x3-16L封装，可编程 4-4096 步/圈 ABZ 输出，PWM 14-bit 角度输出，工作电压兼容 3.3V 和 5V，工作温度-40°C ~125°C，符合 AEC-Q100 标准。
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH7801-X-C-QN16
- 商品编号
- C22459043
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.049231克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | PWM；ABZ | |
| 分辨率 | 16bit | |
| 最小磁场 | 30mT | |
| 转速 | 120000rpm | |
| ABZ脉冲数 | 4096 |
| 属性 | 参数值 | |
|---|---|---|
| UVW对极数 | 16 | |
| 工作电压 | 3V~5.5V | |
| 工作电流 | 11.6mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 增量编码器输出；磁场过高/过低警告；可编程迟滞 |
商品概述
KTH7801是一款高精度角度霍尔传感器芯片，可提供最高16位分辨率的角度输出，实现轴向和离轴场合下的无接触式磁场角度测量。该芯片能在0~120000rpm的转速范围内快速准确地输出角度信息，适用于需要精确角度测量和转速控制的各个领域。它提供多种灵活的角度输出模式，包括可编程的最大4096步ABZ正交脉冲输出、四线制SPI通信接口以及两线制SSI角度输出。芯片内置磁场强度检测功能，允许用户编程设置磁场强度阈值以进行实时监测。此外，它还集成了多次可编程存储器，用于存储参考零位、ABZ编码器设置和磁场检测阈值等重要配置参数，以便在不同应用场景下进行灵活配置。
商品特性
- 16位分辨率角度输出
- 高精度，积分非线性误差小于0.35°
- 适用于各种在轴、离轴无接触式场景
- 超低延时，每1微秒更新一次数据
- 支持SPI通信，用于角度读取和寄存器读写
- 支持SSI通信，用于角度输出
- 可编程4~4096步/圈ABZ输出
- 支持14位PWM角度输出
- 内置可编程多次写入存储器
- 具备磁场强度诊断与报警功能
- 工作电压兼容3.3V和5V
- 工作温度范围为-40℃至150℃
- 提供QFN-16L或SOP-8封装
- 符合AEC-Q100标准
应用领域
- 角度位置传感器
- 无刷直流电机
- 离轴角度测量
- 汽车角度控制
- 闭环步进电机
