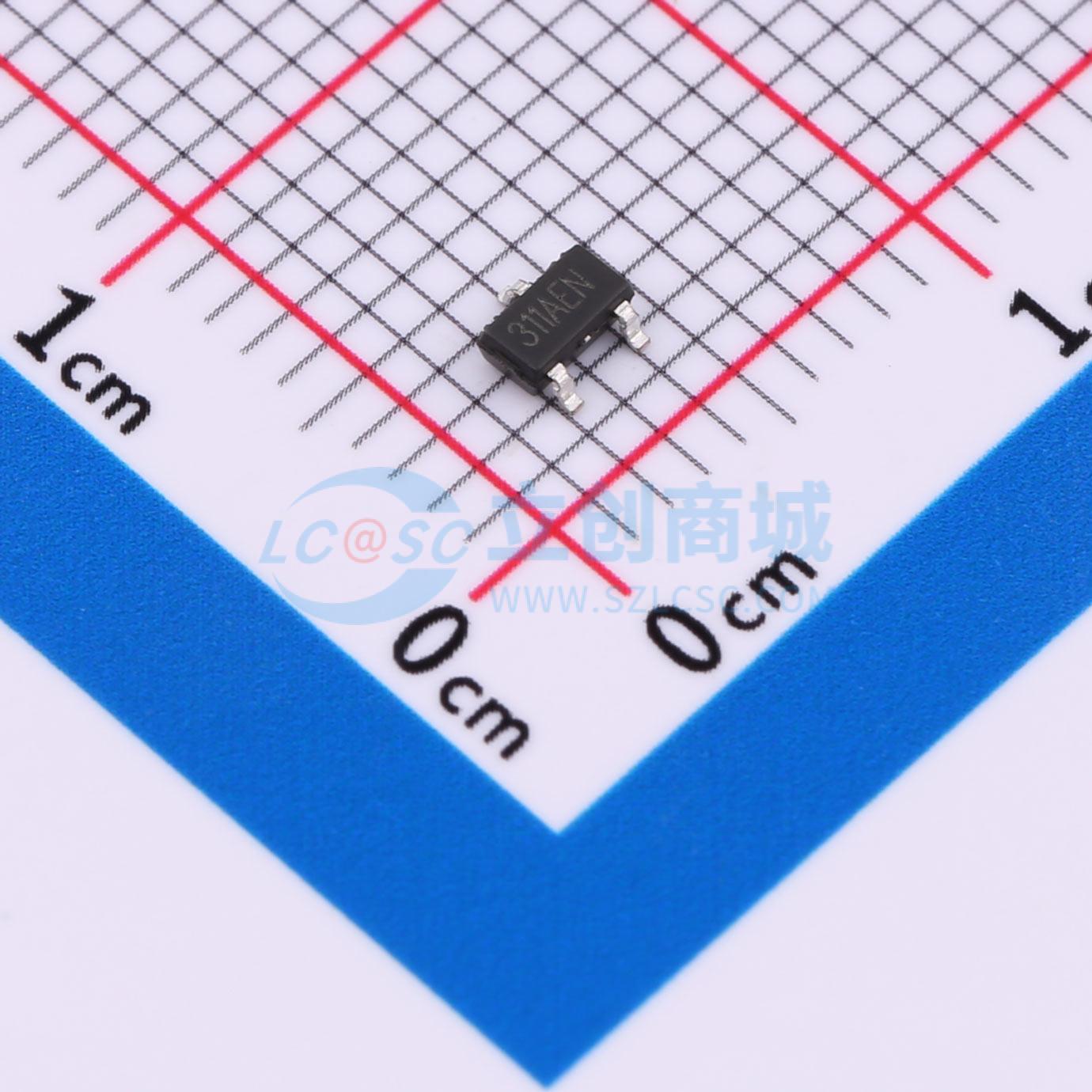

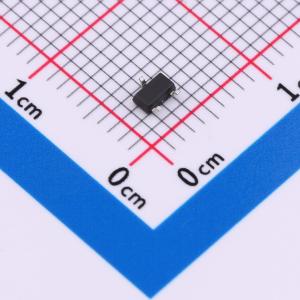

KTM1331MA-ST3
高性能、低功耗、锁存型TMR开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能、低功耗、锁存型 TMR 开关传感器,SOT-23-3L封装，磁场阈值:45Gauss,工作电压：1.8V~5.5V,工作频率:1.6KHz,工作温度：-40℃~125℃,ESD：HBM 8KV。
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTM1331MA-ST3
- 商品编号
- C22459057
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.073469克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | - | |
| 工作电压 | 1.8V~5.5V | |
| 输出电流 | - | |
| 工作电流 | 600nA | |
| 工作点(Gs) | 4.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 4.5mT | |
| 磁延迟 | - | |
| 输出类型 | 推挽 | |
| 采样频率 | 1.6kHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器 |
商品概述
KTM1331是一款集成了隧道磁阻（TMR）技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性，适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和CMOS输出电路。KTM1331具有宽工作电压范围和宽工作温度范围。该系列芯片可以提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。
KTM1331是一款锁存型磁场检测开关，可以以极低的电流消耗，提供锁存型磁开关响应。它检测平行于芯片封装表面的磁场，当磁场强度大于工作点（B）时，开关输出低电平；当磁场强度小于释放点（B）时，开关输出高电平。该芯片可以在1.8V~5.5V的供电电压范围内工作，并采用标准的SOT - 23 - 3L、TO - 92S和DFN2×2 - 3L封装。
商品特性
- 超低功耗
- 50Hz版本：160nA@3.0V
- 1.6KHz版本：600nA@3.0V
- 连续工作版本：1.9uA@3.0V
- 宽工作电压范围：1.8V~5.5V
- 磁场阈值可选（Bop）
- BOP = 45Gs，BRP = - 45Gs
- BOP = 30Gs，BRP = - 30Gs
- BOP = 17Gs，BRP = - 17Gs
- BOP = 9Gs，BRP = - 9Gs
- BOP = 5Gs，BRP = - 5Gs
- 锁存型工作模式
- 高品质封装：SOT - 23 - 3L（MSL1），TO - 92S，DFN2×2 - 3L
- 工作温度范围：- 40℃~125℃
- 卓越的ESD性能：HBM 8KV
- 符合RoHS标准
应用领域
水表、气表、流量计
- 电子锁、阀门位置检测
- 笔记本电脑和平板电脑开关检测
- 线性及旋转位置检测
- 非接触式检测
