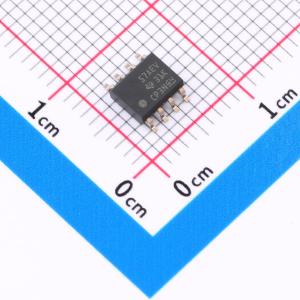

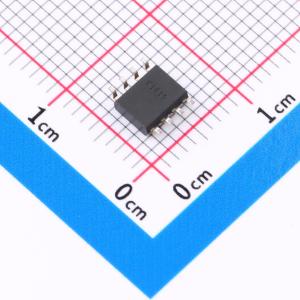

温馨提醒：图片仅供参考，商品以实物为准

TCAN1057AEV-Q1

具有静音模式的0级故障保护CANFD收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高速控制器局域网(CAN)收发器，符合ISO11898-2:2016高速CAN规范的物理层要求。具有经认证的电磁兼容性（EMC），非常适合数据速率高达5兆位/秒(Mbps)的传统CAN和CANFD网络，也可在更简单的网络中实现高达8Mbps的速率。支持两种工作模式：正常模式和静音模式。具有多种保护和诊断功能，包括热关断(TSD)、TXD显性超时(DTO)和高达±58V的总线故障保护，并且定义了电源欠压或引脚悬空情况下的失效防护行为。具有通过VIO引脚实现的集成电平转换器，该电平转换器提供内部逻辑电平转换功能，允许将收发器I/O直接连接到1.8V、2.5V、3.3V或5V逻辑电平。
品牌名称: TI(德州仪器)
商品型号: TCAN1057AEV-Q1
商品编号: C22458650
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃
	通道数	1
	静态电流	2.1mA
	功能特性	静默模式；热插拔保护；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；总线故障保护

商品概述

TCAN1057AEV-Q1 是一款高速控制器局域网 (CAN) 收发器，符合 ISO 11898-2:2016 高速 CAN 规范的物理层要求。该收发器具有经认证的电磁兼容性 (EMC)，非常适合数据速率高达 5 Mbps 的传统 CAN 和 CAN FD 网络。该器件可以在更简单的网络中实现高达 8Mbps 的速率。收发器支持两种工作模式:正常模式和静音模式。该收发器还具有多种保护和诊断功能，包括热关断 (TSD)、TXD 显性超时 (DTO) 和高达±58V 的总线故障保护，并且定义了电源欠压或引脚悬空情况下的失效防护行为。收发器具有通过VIO引脚实现的集成电平转换器，该电平转换器提供内部逻辑电平转换功能，允许将收发器 I/O 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑电平。

商品特性

符合面向汽车应用的 AEC-Q100（0 级）标准
符合 ISO 11898-2:2016 物理层标准要求
提供功能安全，可帮助进行功能安全系统设计
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
具有较短的对称传播延迟时间，可增加时序裕量
I/O 电压范围支持 1.7V 至 5.5V
支持 12V 和 24V 电池应用
接收器共模输入电压:±12V
总线故障保护:±58V
欠压保护
TXD 显性超时 (DTO)
支持数据速率低至 9.2kbps
热关断保护 (TSD)
支持正常模式、静音模式两种工作模式
优化了未上电时的性能
未上电时总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
支持热插拔:在总线和 RXD 输出上可实现上电/断电无干扰运行
采用 SOIC (8) 封装

应用领域

汽车和运输
车身控制模块
汽车网关
高级驾驶辅助系统 (ADAS)
信息娱乐系统

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	8Mbps
	工作电压	4.5V~5.5V
	工作电流	80mA
